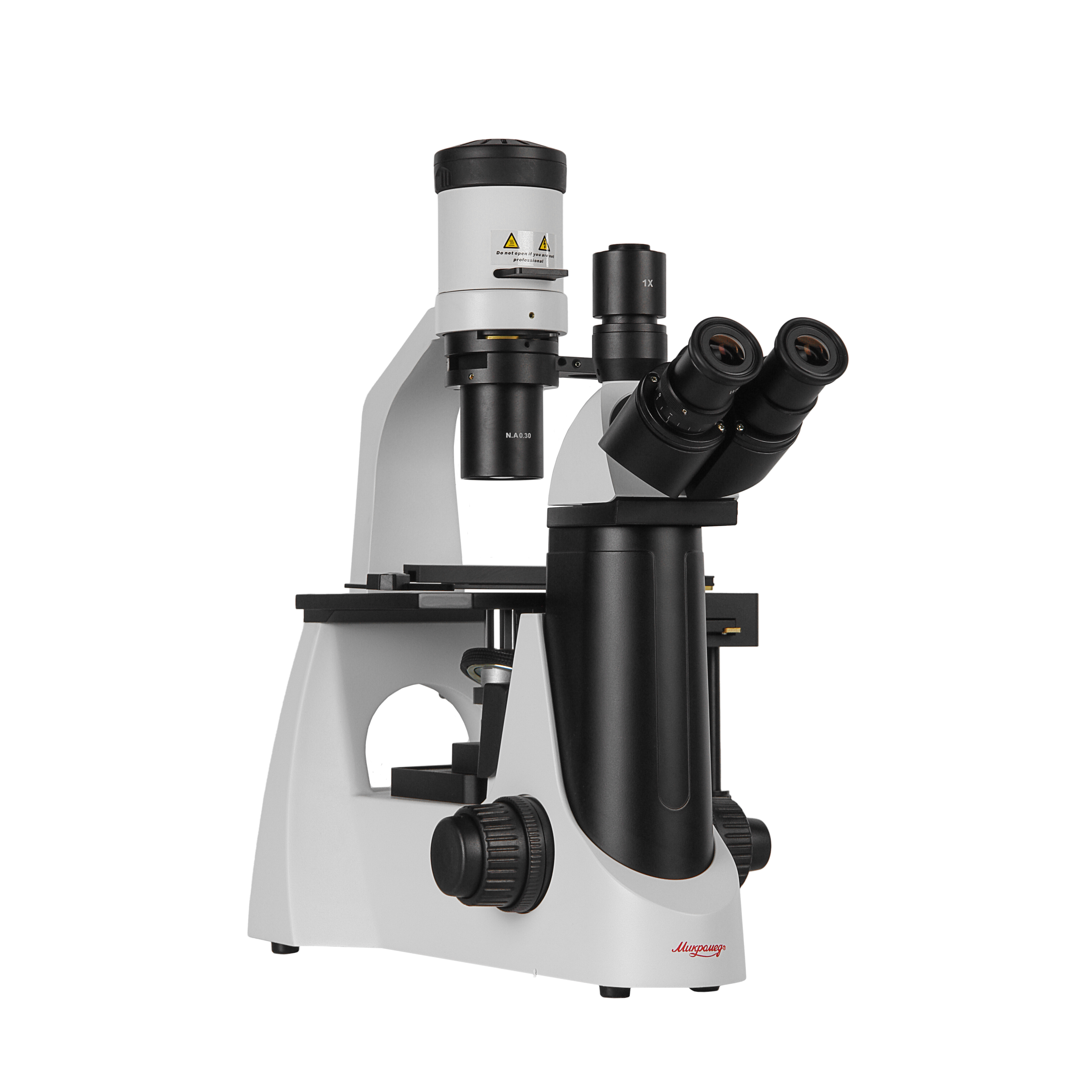

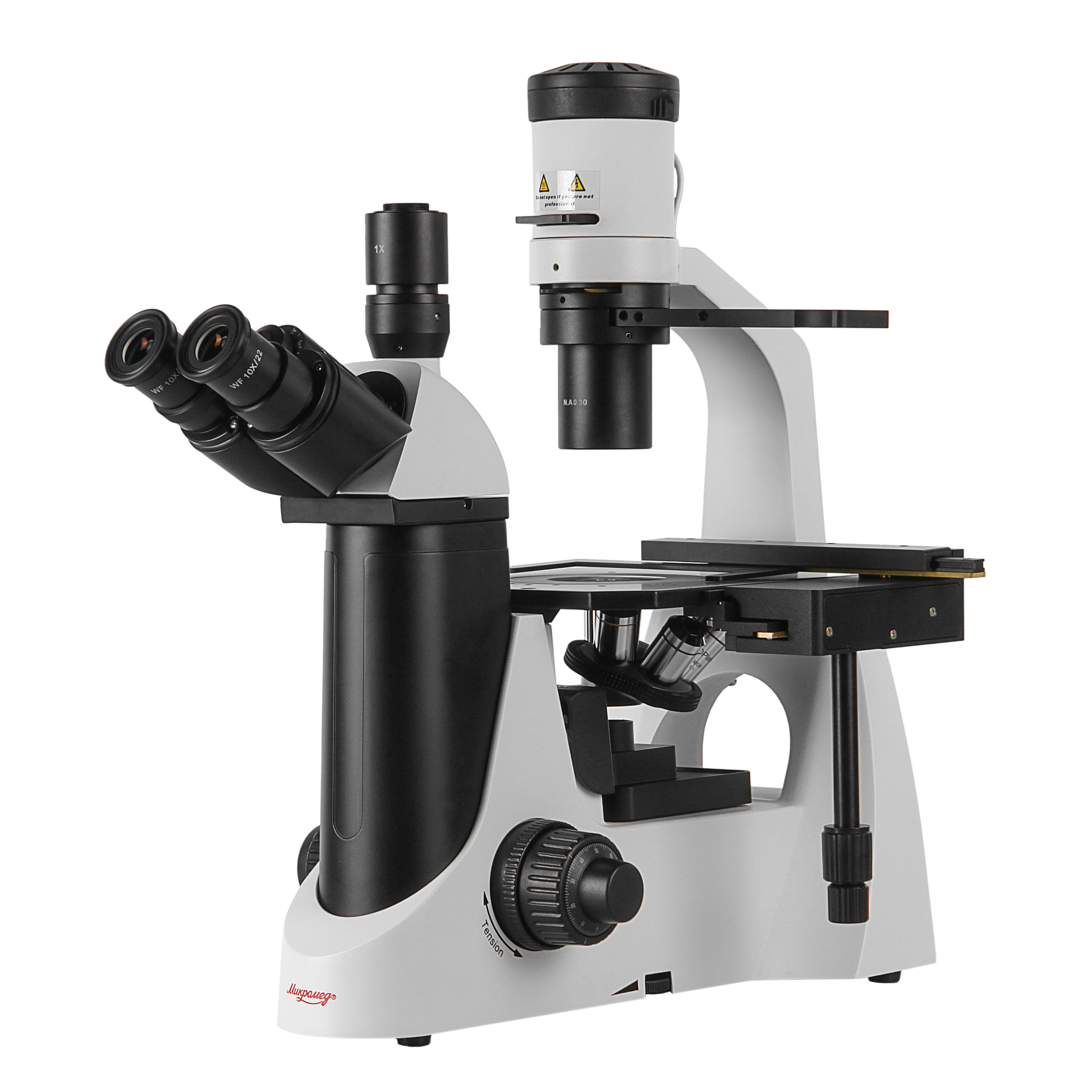

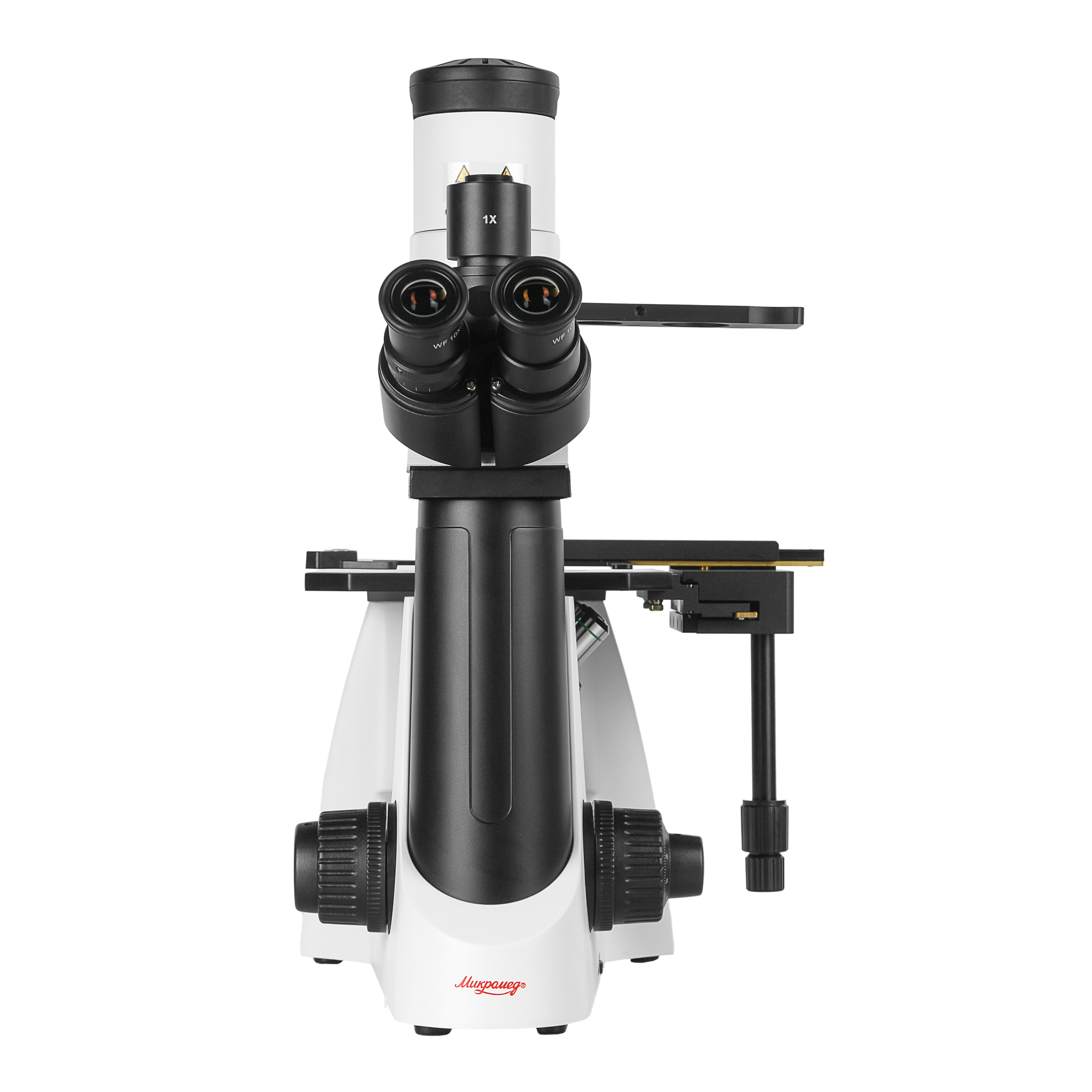

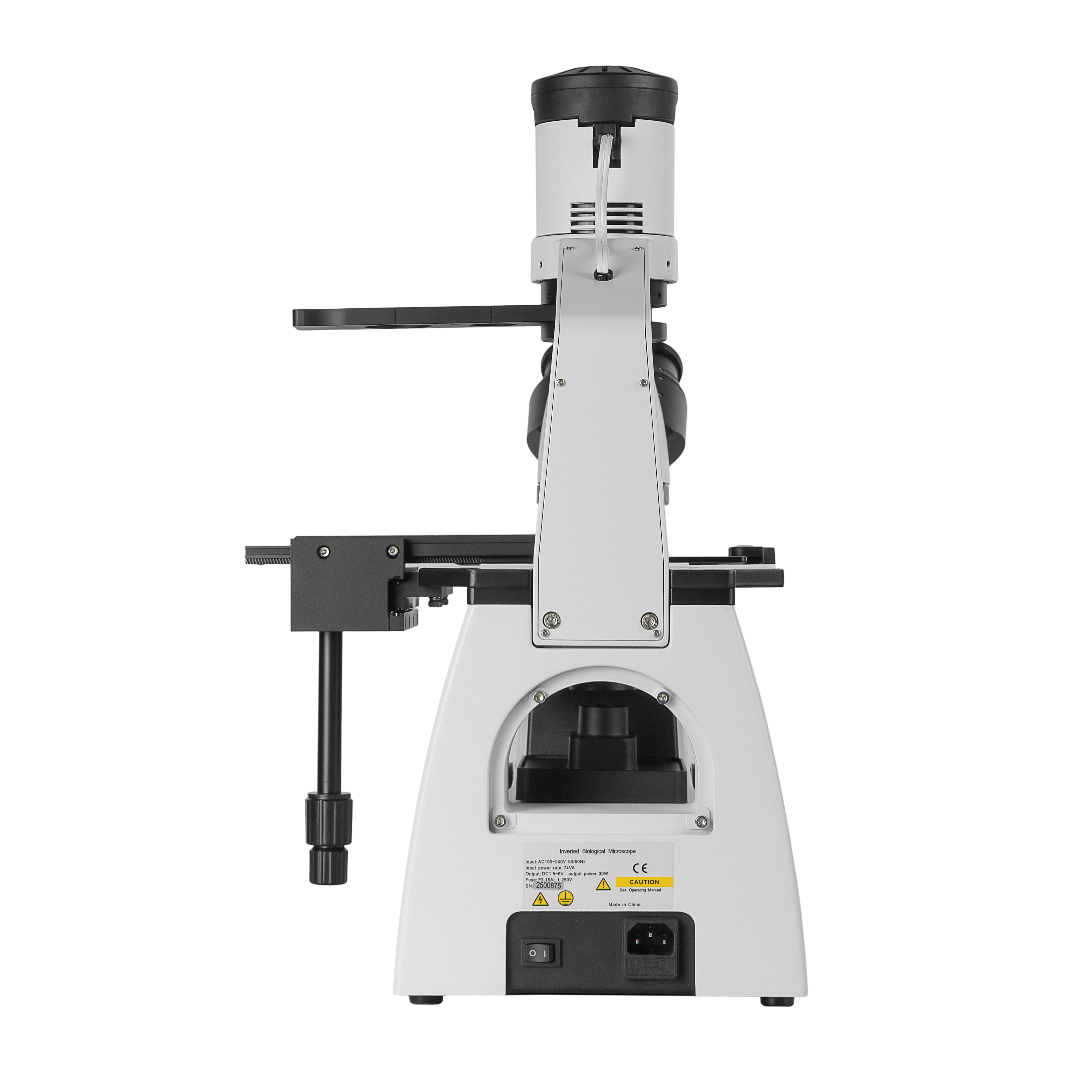

Микроскоп Микромед И-1 Н

Микроскоп применяется для исследования биологических объектов в проходящем свете по методам светлого поля и фазового контраста. Это позволяет проводить исследования пищевых продуктов, применять микроскоп в клинической лабораторной практике для проведения экспресс - диагностики заболеваний и выявления скрытых инфекций, в службах санитарно-эпидемиологического контроля. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать препараты в кюветах и чашках Петри.

Оптическая схема микроскопа скорректирована на бесконечность и включает визуальную насадку с окулярными тубусами и каналом визуализации, объективы и конденсорный осветитель проходящего света на галогенной лампе, предназначенный для работы как методом светлого поля, так и методом фазового контраста.

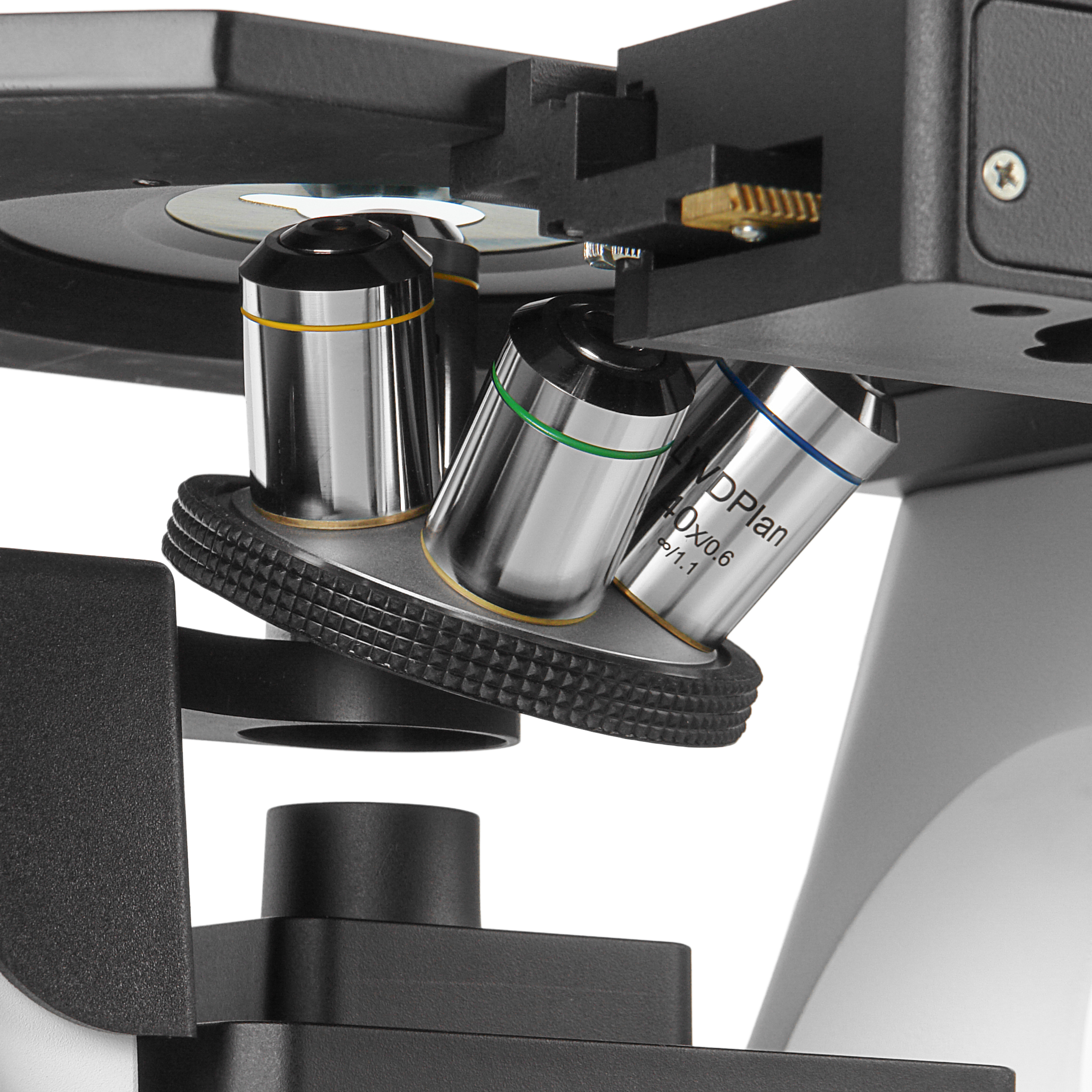

Биологические объективы c коррекцией на бесконечность LWD Plan 10x/0.25, LWD Plan 20x/0.40 и LWD Plan 40x/0.60 входят в базовый комплект микроскопа. Для исследований методом фазового контраста в комплекте микроскопа фазовый объектив LWD Plan PH 10x/0.25P. Дополнительно микроскоп может быть укомплектован объективами LWD Plan 4х/0.10, LWD Plan 60х/0.70, LWD Plan PH 4х/0.10 Р, LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P.

Объективы имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1.1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

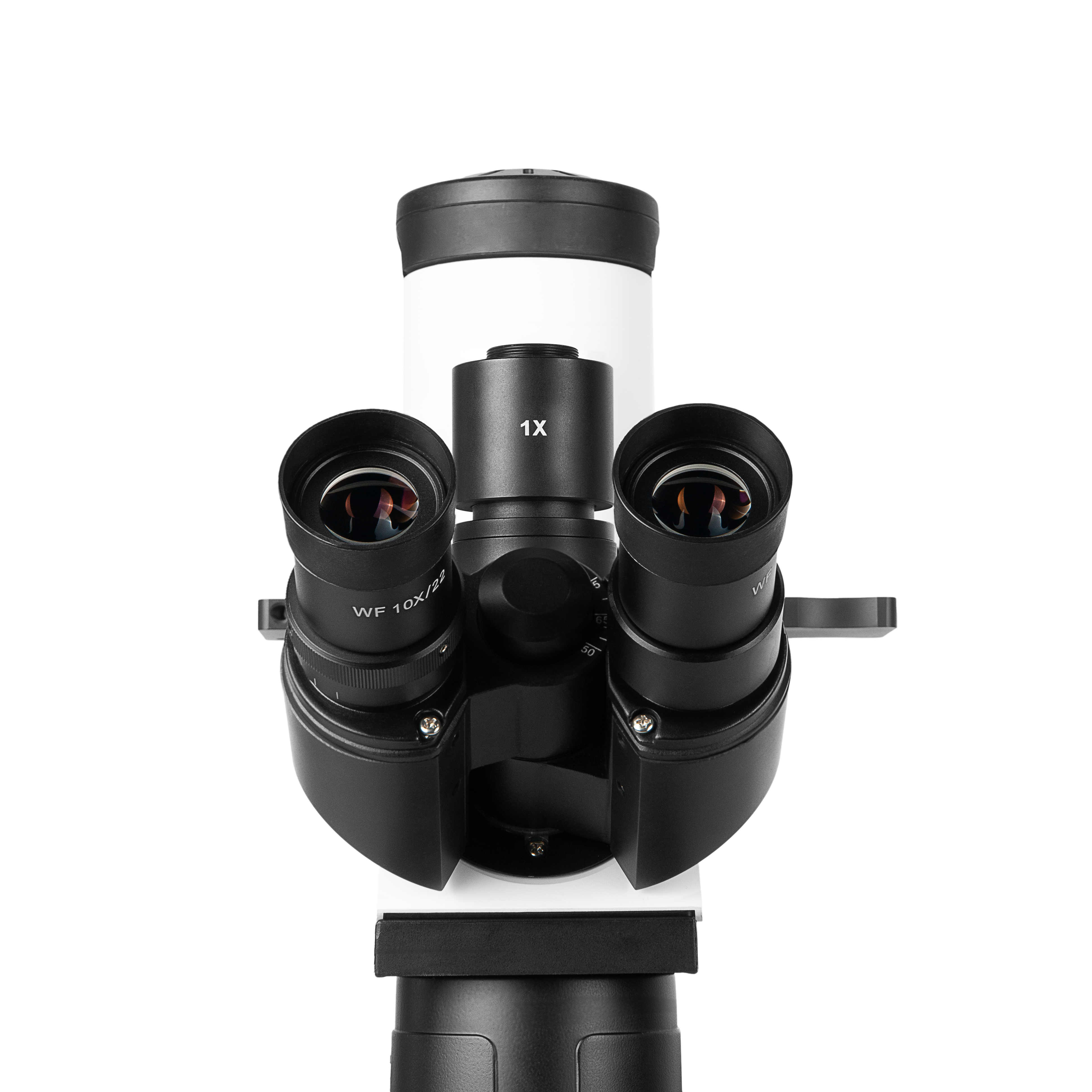

Тринокулярная визуальная насадка микроскопа снабжена окулярными тубусами с наклоном 30°, что способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния разворотом окулярных тубусов в пределах 50-75 мм без потери точной фокусировки.

Окулярная камера может быть установлена в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. Благодаря этому возможно выводить данные на внешнее устройство для их обработки и систематизации. Оптическая конструкция насадки с распределением света 20:80 позволяет проводить наблюдение через оптические окуляры с одновременным использованием цифрового канала без переключения светового потока.

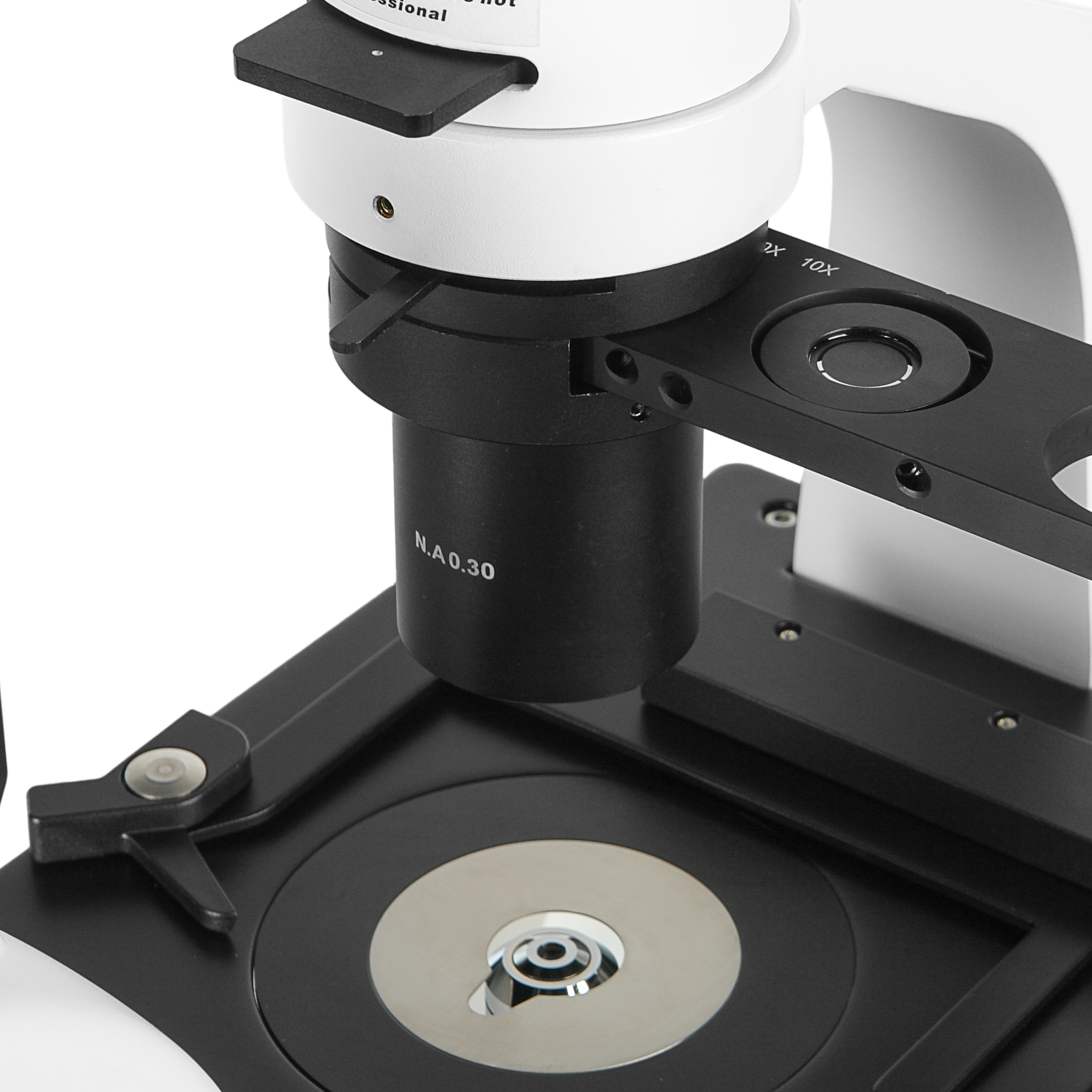

Осветитель проходящего света снабжен конденсором с N.A.=0.30 с апертурной диафрагмой и слотом для цветных светофильтров. В качестве источника света используется галогенная лампа 30Вт на напряжение 6В. Для питания лампы применена стабилизированная схема постоянного тока, встроенная в основание микроскопа. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При снятом конденсоре рабочее расстояние увеличивается до 150 мм за счет снижения качества освещения.

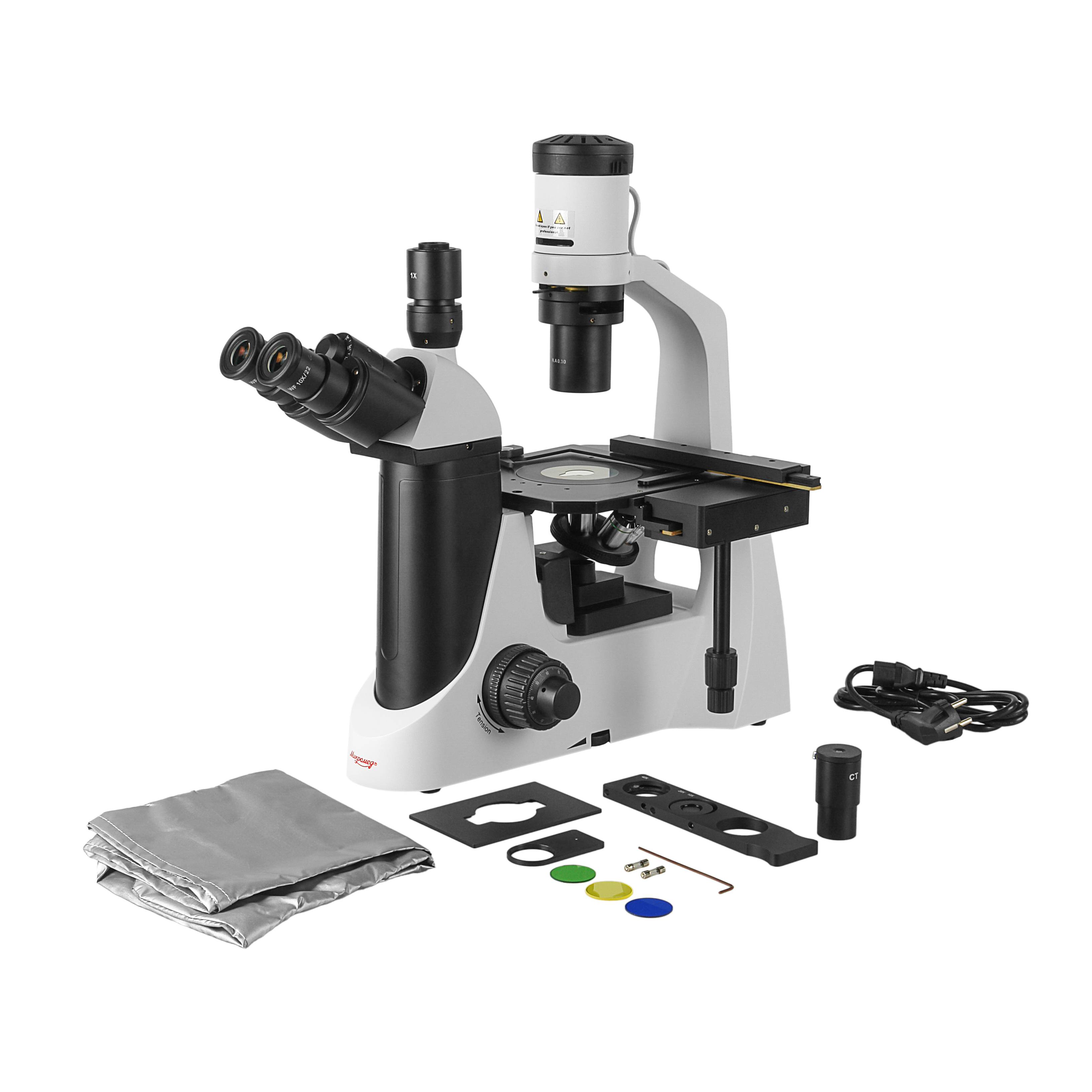

Метод фазового контраста позволяет исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. При работе с фазовым контрастом используется осветитель проходящего света. Для выбора метода исследований предназначен слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовая диафрагма рассчитана на входящий в комплект объектив с увеличением 10х и снабжена винтами центрировки. Для юстировки фазовых колец в комплекте микроскопа имеется центрирующий окуляр. В комплекте к микроскопу идут цветные светофильтры – желтый, голубой и зеленый. Фильтры устанавливаются в слот осветителя с помощью комплектного держателя.

Фокусировка микроскопа осуществляется перемещением по оптической оси револьверного устройства с объективами, предметный столик при этом неподвижен. Механизмом фокусировки расположен в штативе и имеет коаксиальный привод с рукоятками грубой и тонкой фокусировки и регулятором усилия хода. В микроскопе использован прецизионный зубчато -реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения револьвера составляет 15 мм. Цена деления тонкой фокусировки – 1 мкм.

Предметный столик имеет рабочую панель увеличенного размера 200 х 235 мм из твердого алюминиевого сплава толщиной 10 мм и допускает размещение объектов массой до 5 кг.

В комплекте микроскопа имеются металлические предметные вставки - круглая Ø110 и прямоугольная 128 х 86 мм. Столик комплектуется съемным механическим держателем препарата, обеспечивающим перемещение объекта в направлениях X - Y в диапазоне 120 - 80 мм. Перемещение осуществляется демпфированными зубчато-реечными приводами с управлением коаксиальными рукоятками.
