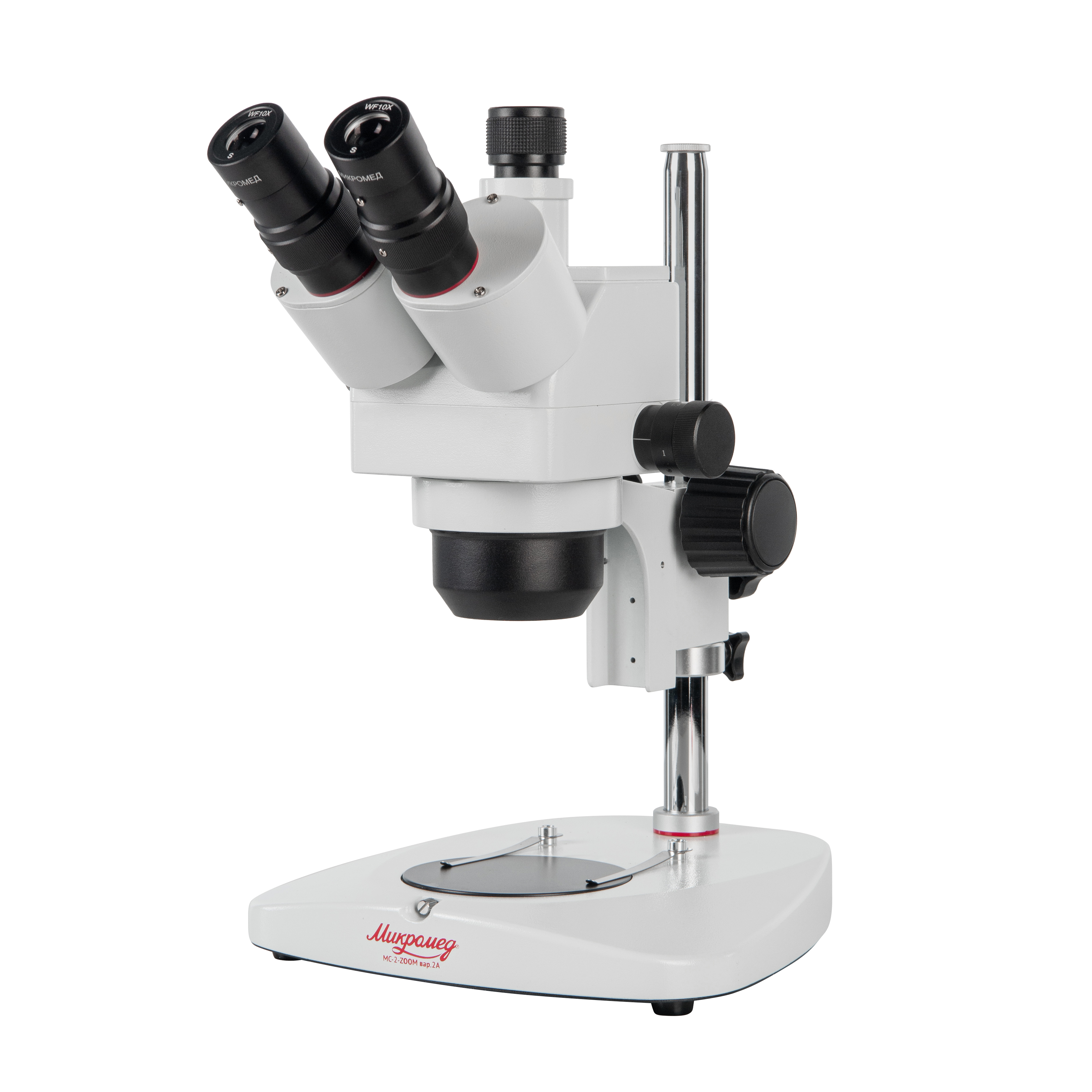

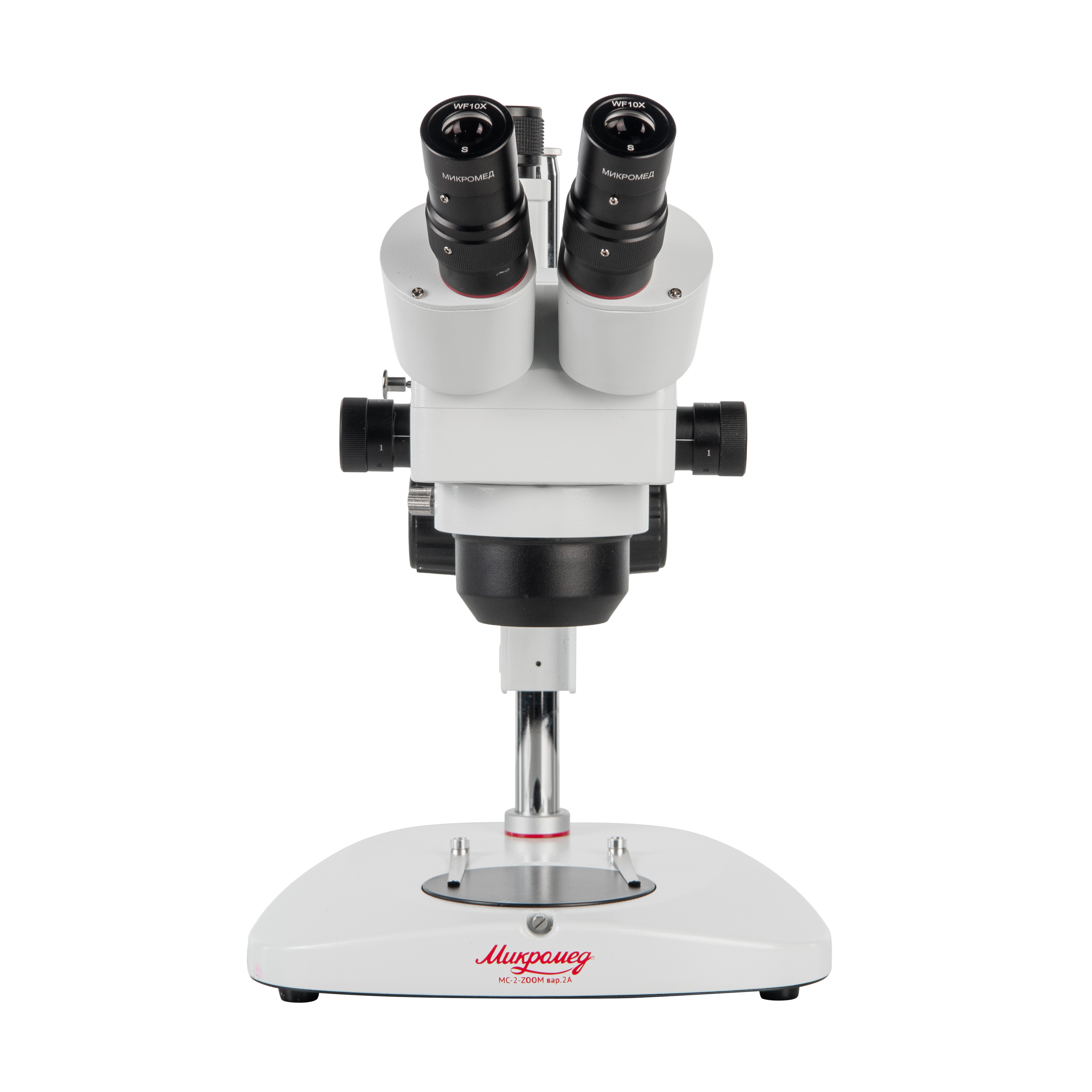

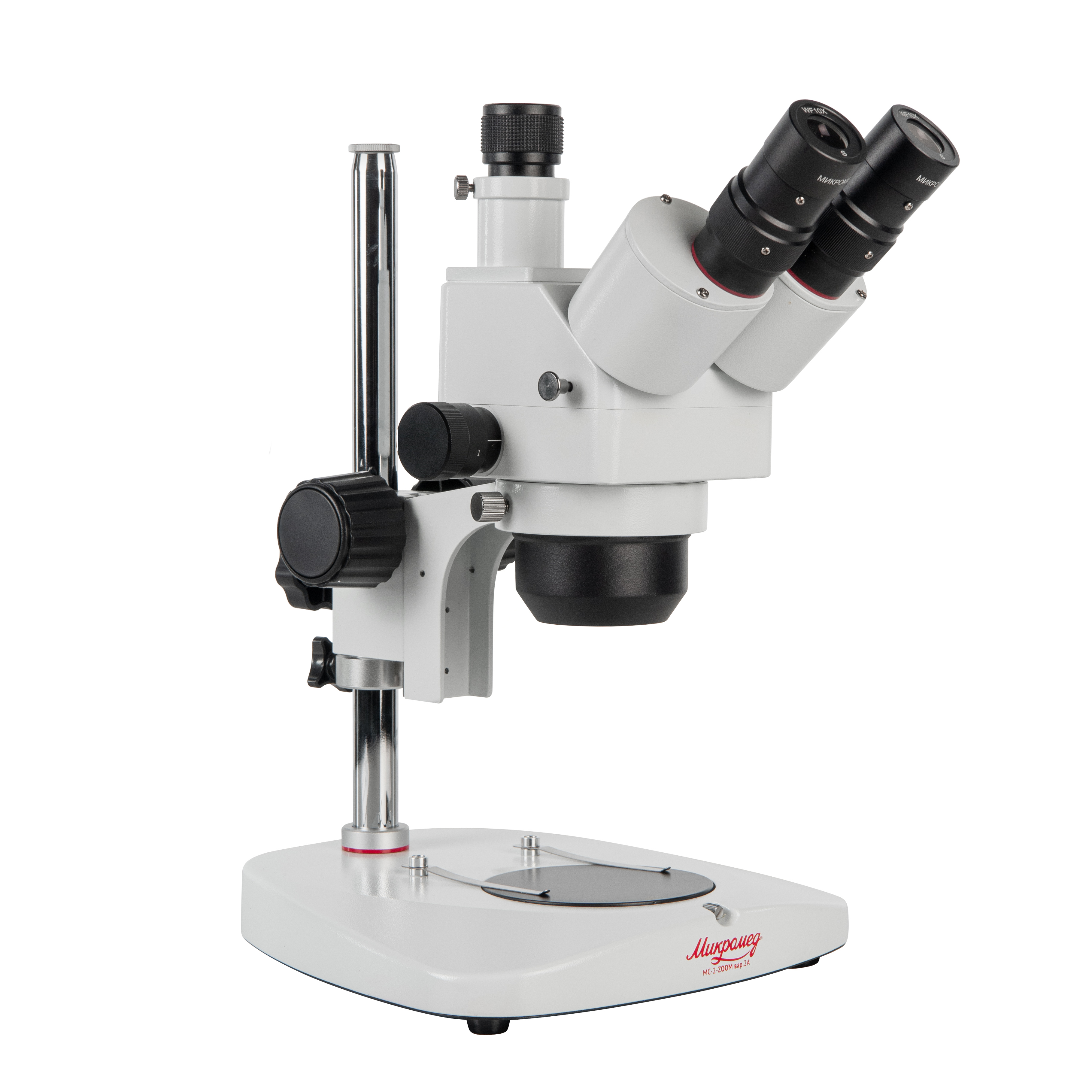

Микроскоп стерео МС-2-ZOOM вар.2A

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. С его помощью могут выполняться различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, монтаж микроэлектронных компонентов, изготовлениt микропрепаратов для биологических исследований, контроль качества на производстве.

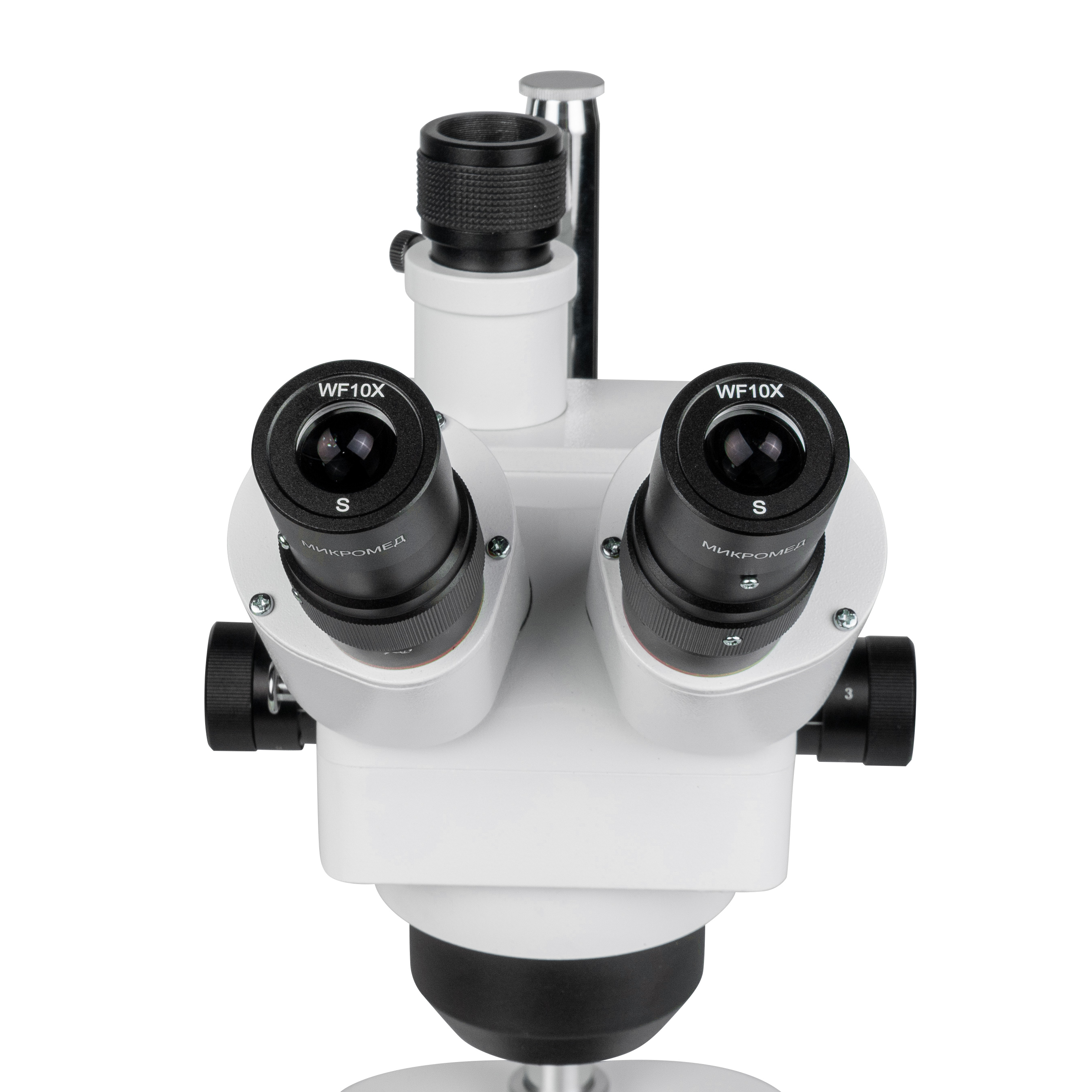

Тринокулярная визуальная насадка снабжена тубусом визуализации, что позволяет эффективно использовать дополнительную окулярную камеру. Камера устанавливается в адаптер тубуса со стандартным посадочным диаметром 23,2 мм, совместимым с многими окулярными камерами. Для настройки точного соответствия фокусировки оптического и цифрового изображения тубус имеет механизм подвижки камеры. Окулярные тубусы визуальной насадки имеют угол наклона 45⁰, каждый тубус имеет механизм диоптрийной коррекции ±5 дптр. Межзрачковое расстояние настраивается в пределах от 55 до 75 мм. Насадка снабжена оптическим переключателем светового потока. При выдвижении штока переключателя свет направляется от левого окуляра в тубус визуализации, и при использовании камеры сохраняется возможность наблюдения в правый окуляр. В утопленном положении переключателя весь свет направляется на окуляры.

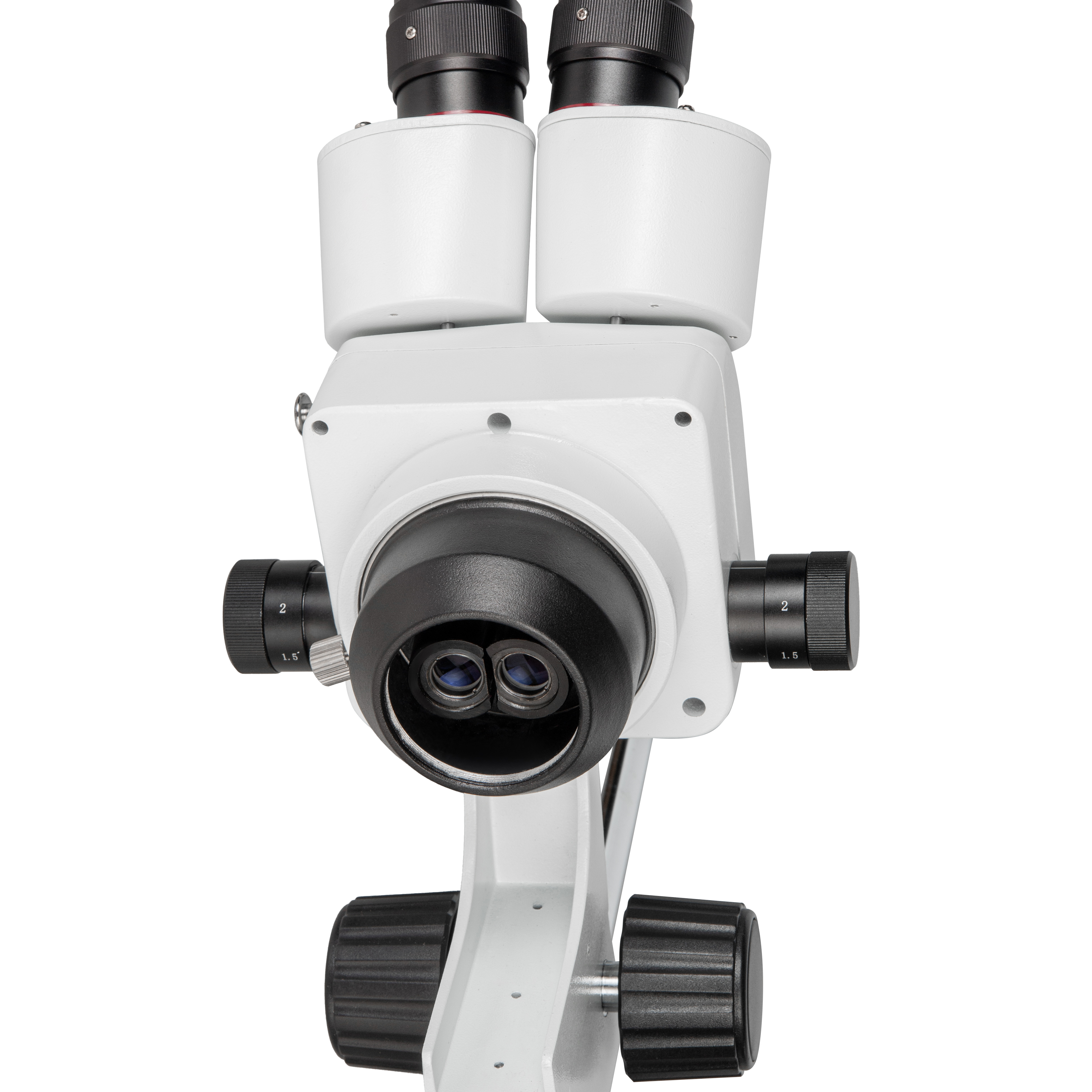

Объективы микроскопа имеют переменное увеличение, плавно изменяемое от 1х до 4х. Для наблюдения стереоскопического трехмерного изображения применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами. Благодаря их оптической конструкции с исправленными аберрациями достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Благодаря этому, наблюдатель видит отличное трехмерное изображение, вне зависимости от положения барабанчика изменения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры. Конструкция объективов позволяет сохранять точную фокусировку микроскопа независимо от установленного положения барабанчика зуммирования.

Увеличение микроскопа с окулярами SWF 10х/23, входящими в комплект поставки, составляет от 10х до 40х. Для микроскопа выпускаются окуляры WF 5х/20, WF 15х/15, WF 20х/10. С этими окулярами общий диапазон увеличений микроскопа составит от 5х до 80х. Для микроскопа также доступен окуляр WF10х/22 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов.

Рабочее расстояние микроскопа составляет 85 мм и не меняется при изменении увеличения объективов и окуляров. Рабочее расстояние может варьироваться в пределах от 172 до 28 мм при использования дополнительных насадок на объективы, предназначенных для изменения диапазона увеличений.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами, как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение микроскопа и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение микроскопа и размер поля зрения. Эти принадлежности доступны по дополнительному заказу.

Исследования в отраженном свете проводятся с помощью дополнительно приобретаемых осветителей или с использованием любых внешних источников света, подходящих под задачи.

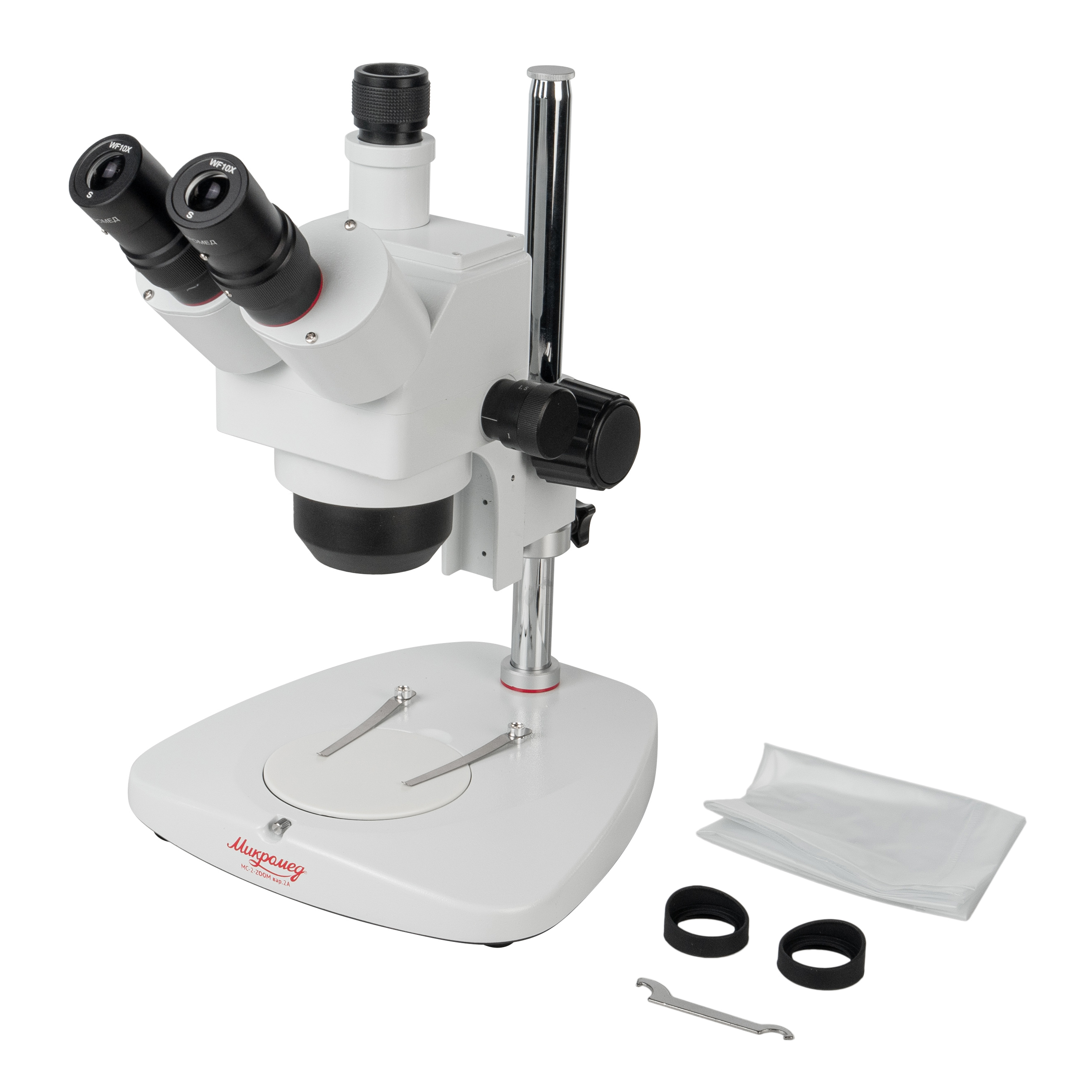

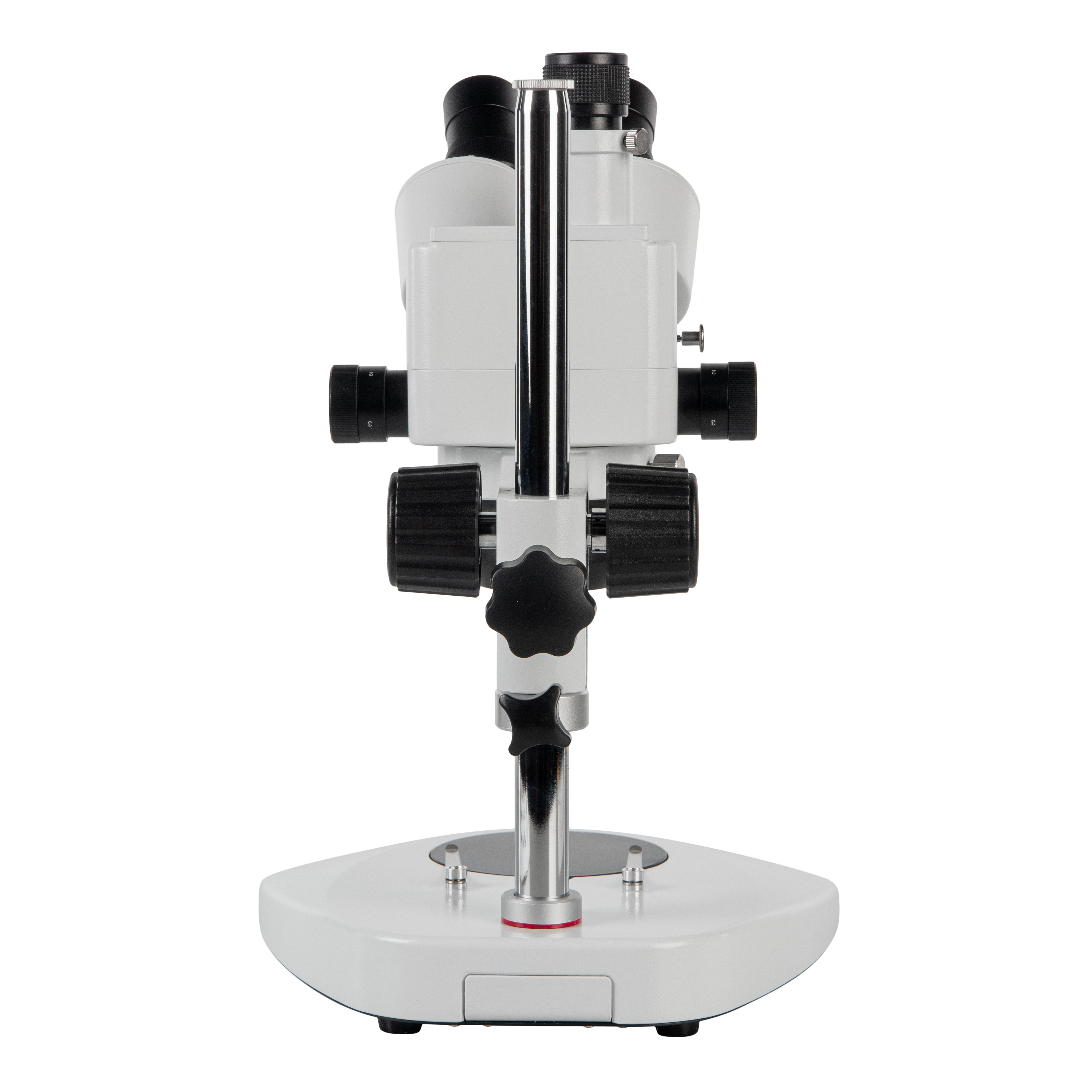

Фокусировка микроскопа осуществляется с помощью зубчато-реечного механизма с демпфированной направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки. Диапазон хода механизма составляет 60 мм. Оптическая головка может перемещаться по штативной штанге на 205 мм, что позволяет без ограничения использовать оптические насадки, увеличивающие рабочее расстояние микроскопа. Конструкцией механизма предусмотрена самостоятельная регулировка усилия фокусировки, для этого в комплект микроскопа входит специальный регулировочный ключ.
