Микроскоп стерео МС-2-ZOOM вар.1A

Микроскоп предназначен для наблюдения прямых изображений трехмерных и плоских объектов. С его помощью могут выполняться различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, монтаж микроэлектронных компонентов, изготовление микропрепаратов для биологических исследований, контроль качества на производстве.

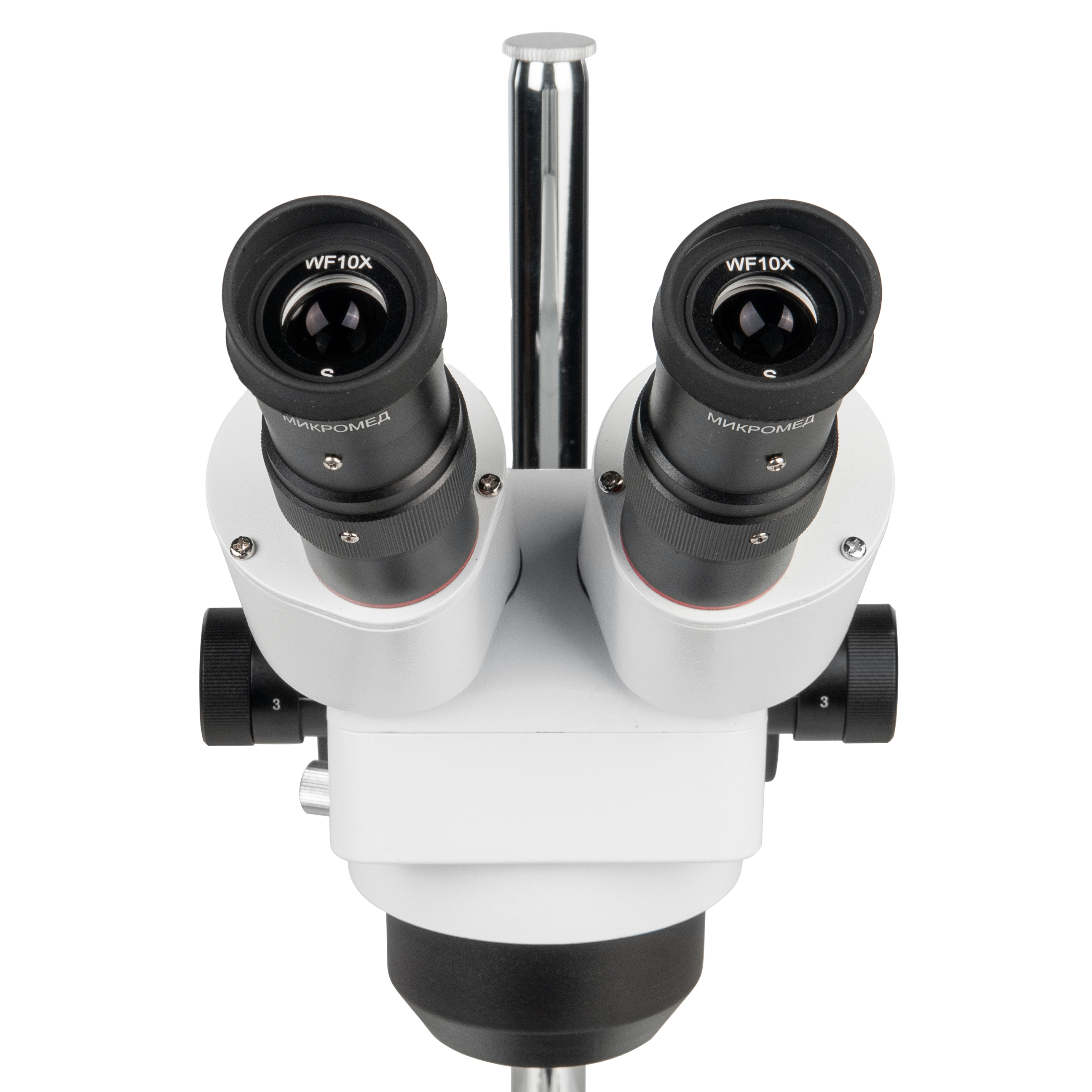

Бинокулярная визуальная насадка микроскопа снабжена окулярными тубусами с углом наклона 45⁰, каждый тубус имеет механизм диоптрийной коррекции ±5 дптр и снабжен стопорными винтами для предотвращения случайного выпадения окуляров. Межзрачковое расстояние настраивается в пределах от 55 до 75 мм. Возможность вращения в кольцевом держателе на 360° позволяет настраивать комфортное положение для наблюдений. Окулярная камера может быть установлена в любой окулярный тубус вместо окуляра.

Механизм диоптрийной коррекции тубуса используется в этом случае для настройки точного соответствия фокусировки оптического и цифрового изображения. Посадочный диаметр тубуса составляет 30,5 мм, и при использовании камеры со стандартным посадочным диаметром 23,2 мм потребуется переходник 30,5-23,2 мм из комплекта камеры или приобретаемый дополнительно.

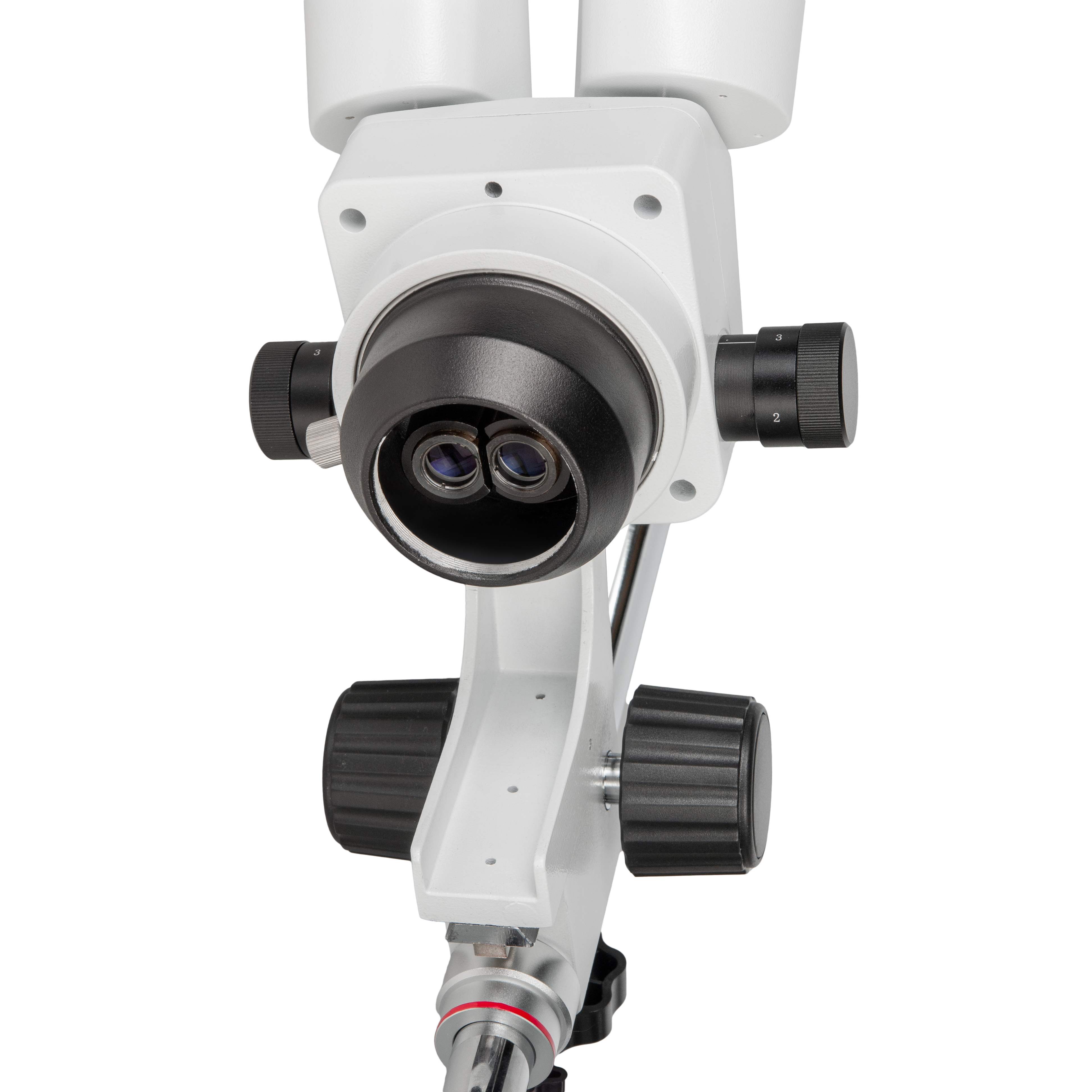

Объективы микроскопа имеют переменное увеличение, плавно изменяемое от 1х до 4х. Для наблюдения стереоскопического трехмерного изображения применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами. Благодаря их оптической конструкции с исправленными аберрациями достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Благодаря этому наблюдатель видит отличное трехмерное изображение вне зависимости от положения барабанчика изменения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры. Конструкция объективов позволяет сохранять точную фокусировку микроскопа независимо от установленного положения барабанчика зуммирования.

Увеличение микроскопа с окулярами SWF 10х/23, входящими в комплект поставки, составляет от 10х до 40х. Для микроскопа выпускаются окуляры WF 5х/20, WF 15х/15, WF 20х/10. С этими окулярами общий диапазон увеличений микроскопа составит от 5х до 80х. Для микроскопа также доступен окуляр WF10х/22 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов.

Рабочее расстояние микроскопа составляет 85 мм и не меняется при изменении увеличения объективов и окуляров. Рабочее расстояние может варьироваться в пределах от 172 до 28 мм при использования дополнительных насадок на объективы, предназначенных для изменения диапазона увеличений.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами, как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение микроскопа и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение микроскопа и размер поля зрения. Все эти принадлежности доступны по дополнительному заказу.

Исследования в отраженном свете проводятся с помощью дополнительно приобретаемых осветителей из ассортимента дополнительных принадлежностей или с использованием любых внешних источников света, подходящих под задачи.

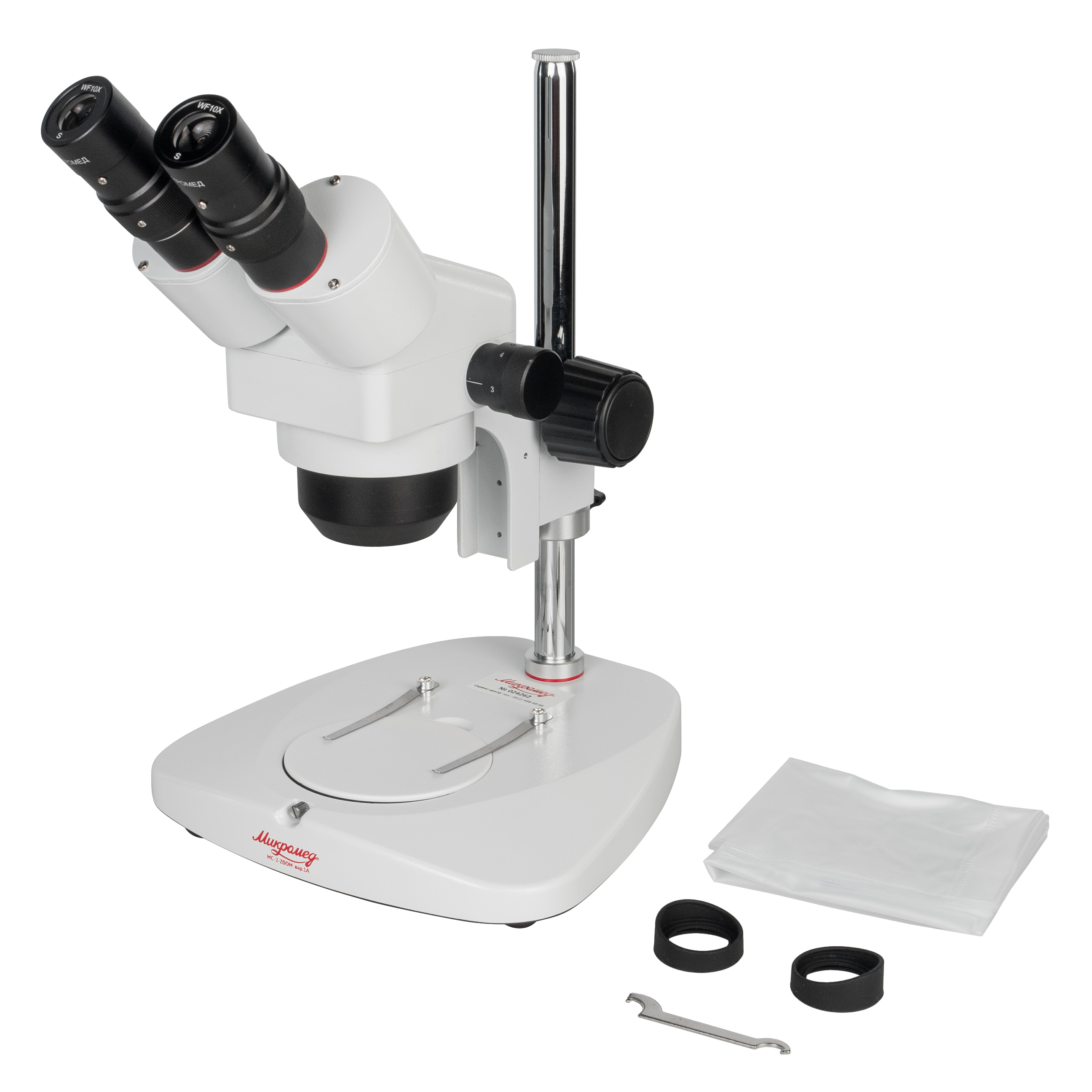

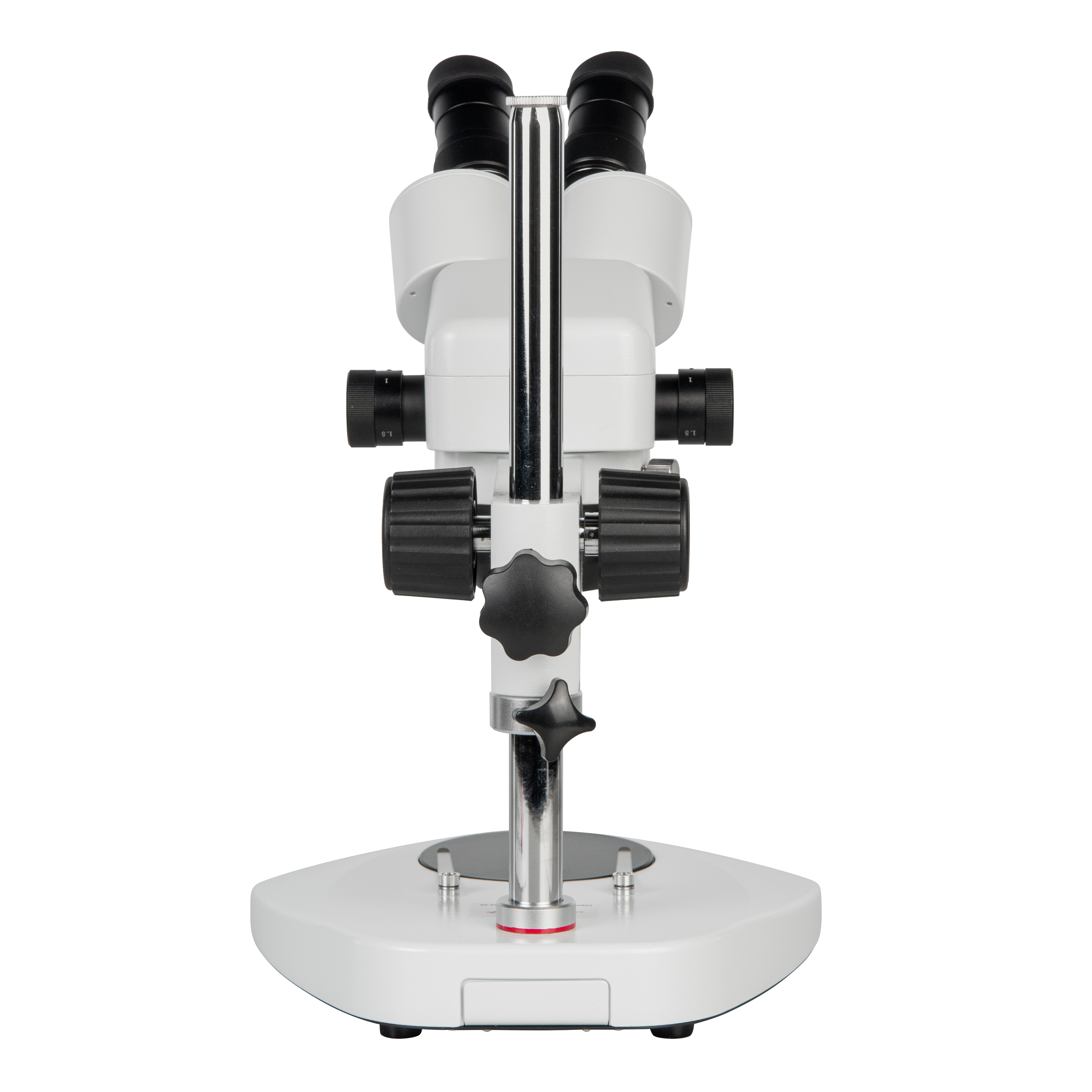

Фокусировка микроскопа осуществляется с помощью зубчато-реечного механизма с демпфированной направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки. Диапазон хода механизма составляет 60 мм. Оптическая головка может перемещаться по штативной штанге на 205 мм, что позволяет без ограничения использовать оптические насадки, увеличивающие рабочее расстояние микроскопа. Конструкцией механизма предусмотрена самостоятельная регулировка усилия фокусировки, для этого в комплект микроскопа входит специальный регулировочный ключ.
