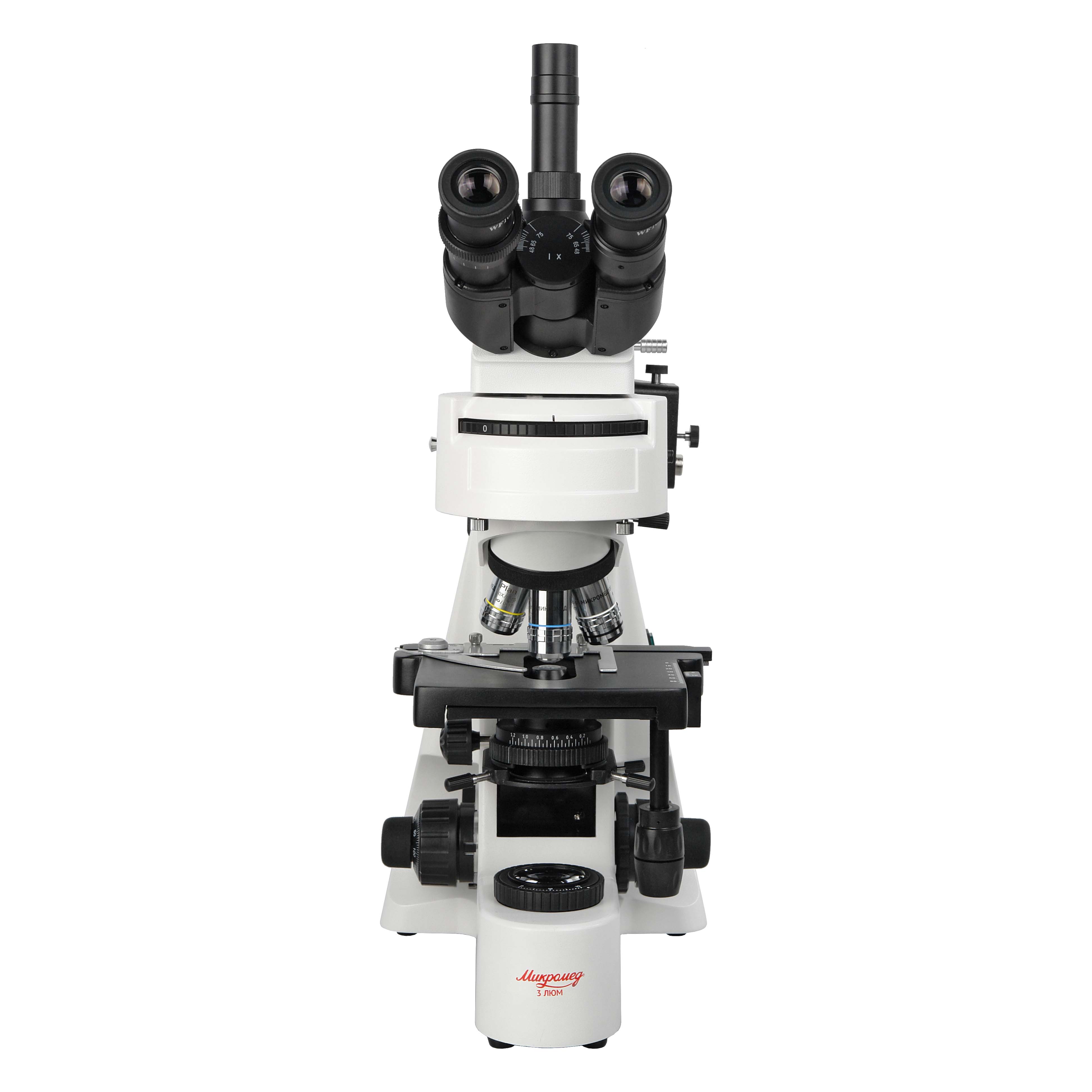

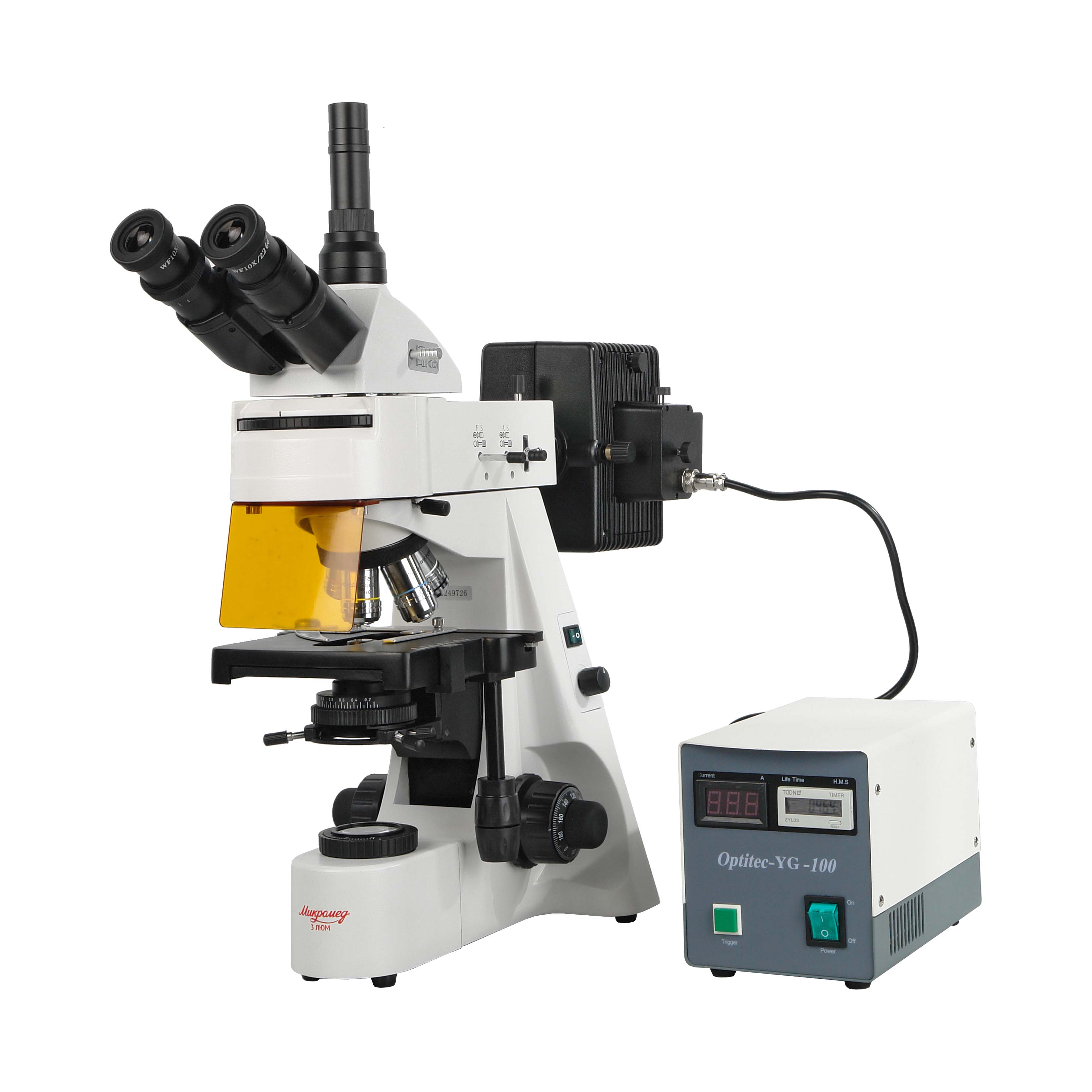

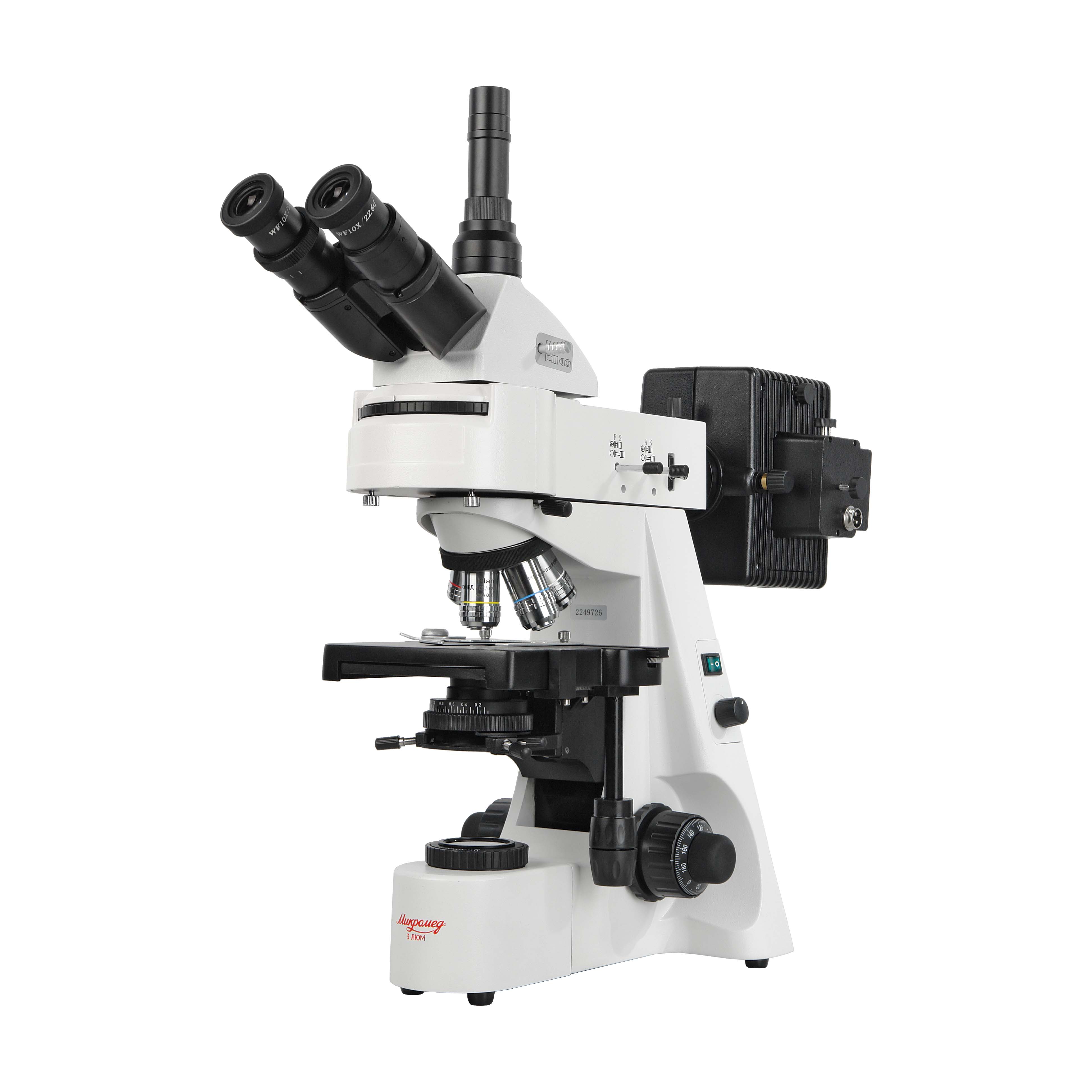

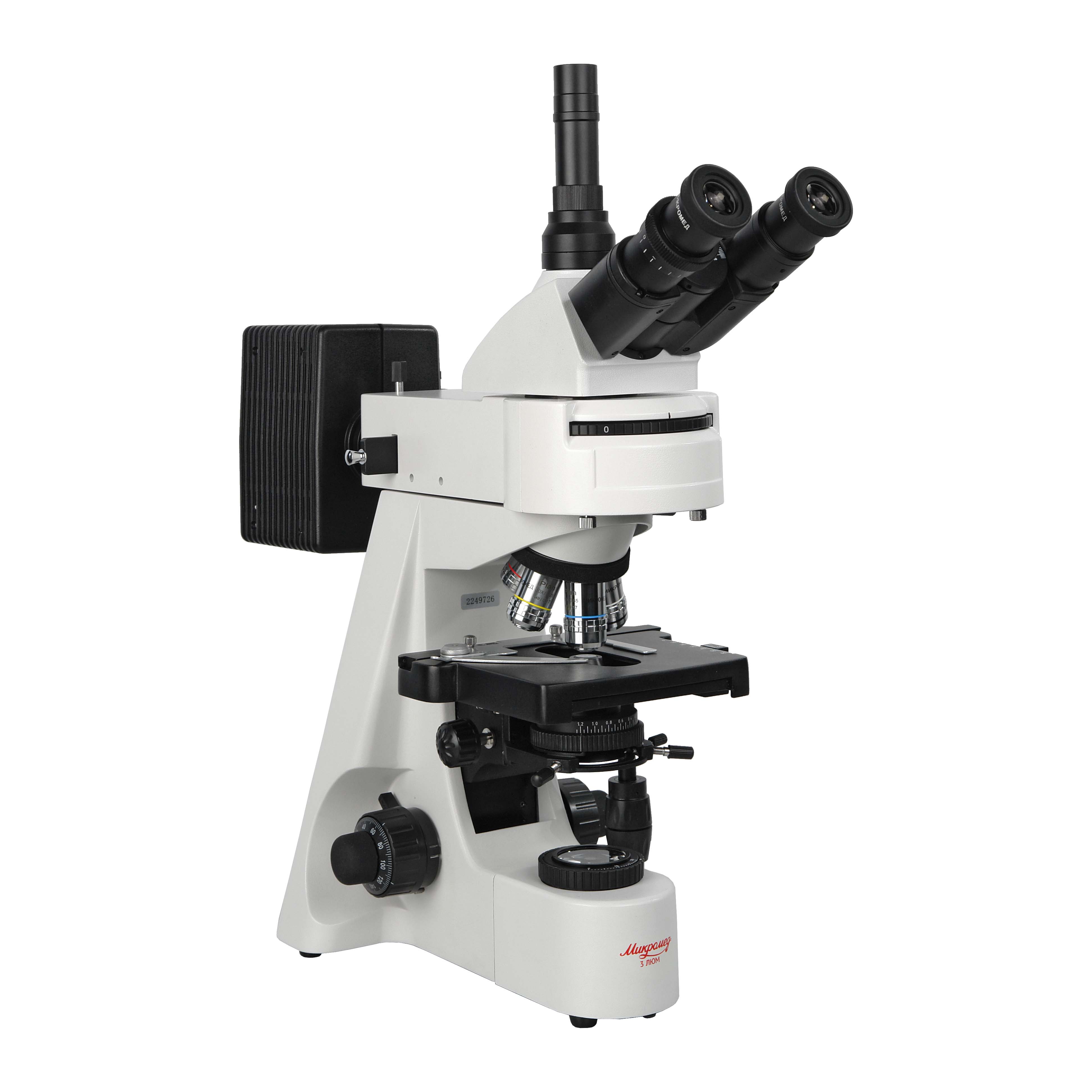

Микроскоп Микромед 3 ЛЮМ

Области применения микроскопа – исследования в обыкновенном свете и в свете видимой люминесценции. Микроскоп применяется в клинической лабораторной диагностике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в ветеринарных, санитарно-эпидемиологических службах. Также микроскоп используется в высших учебных заведениях.

Оптическая схема микроскопа рассчитана на бесконечность и включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветителя, модуль отраженного света с блоками люминесцентных фильтров и фонарь осветителя с ртутной лампой.

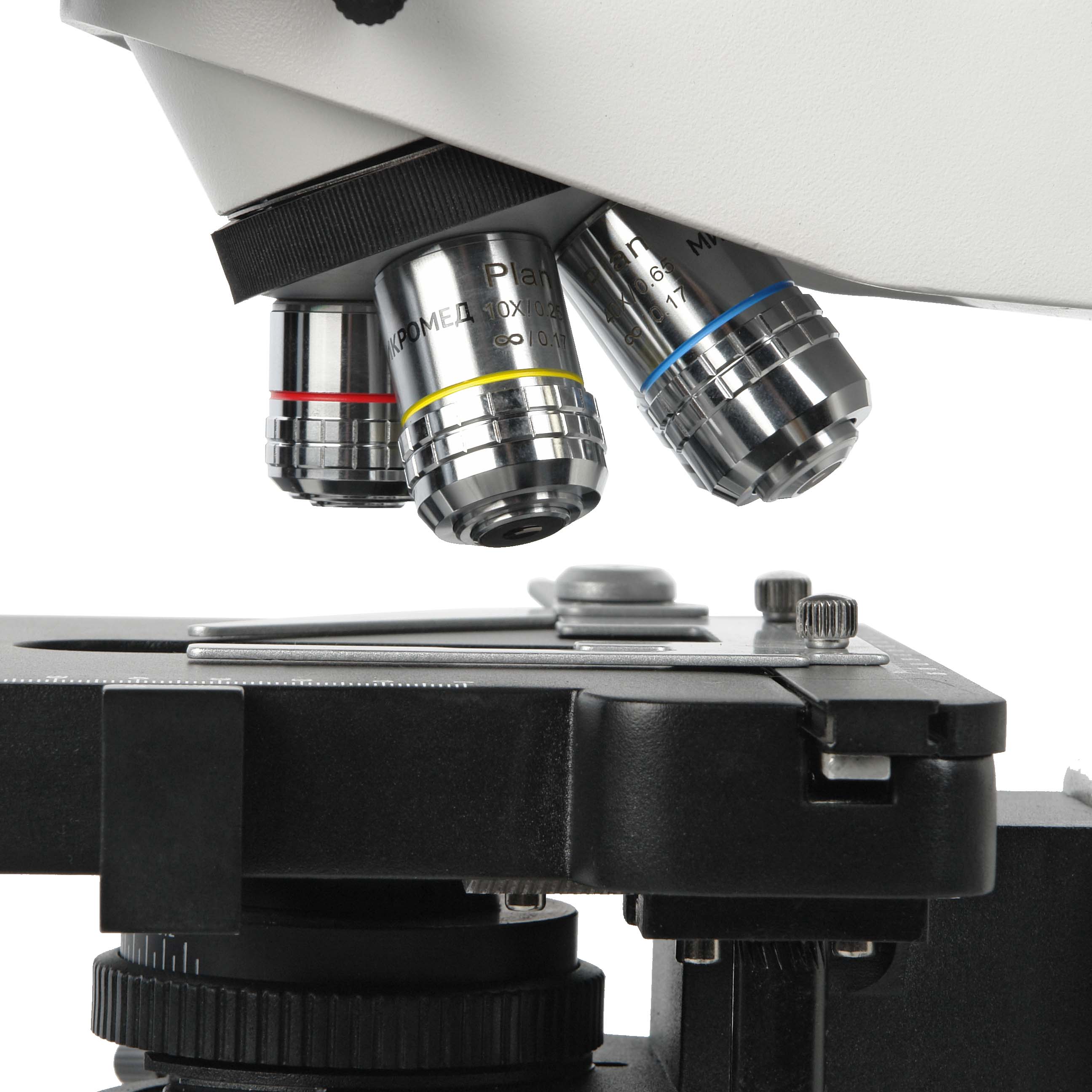

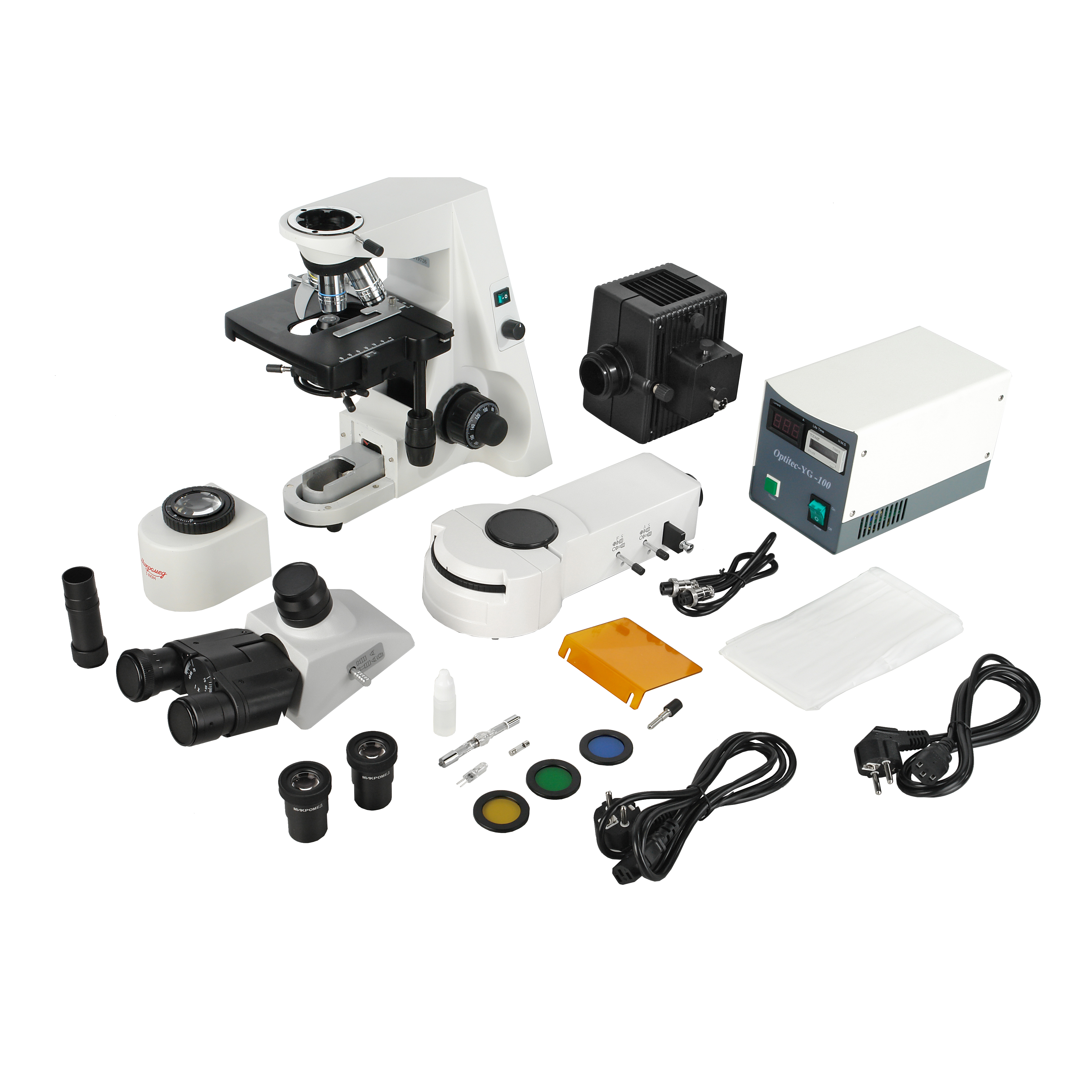

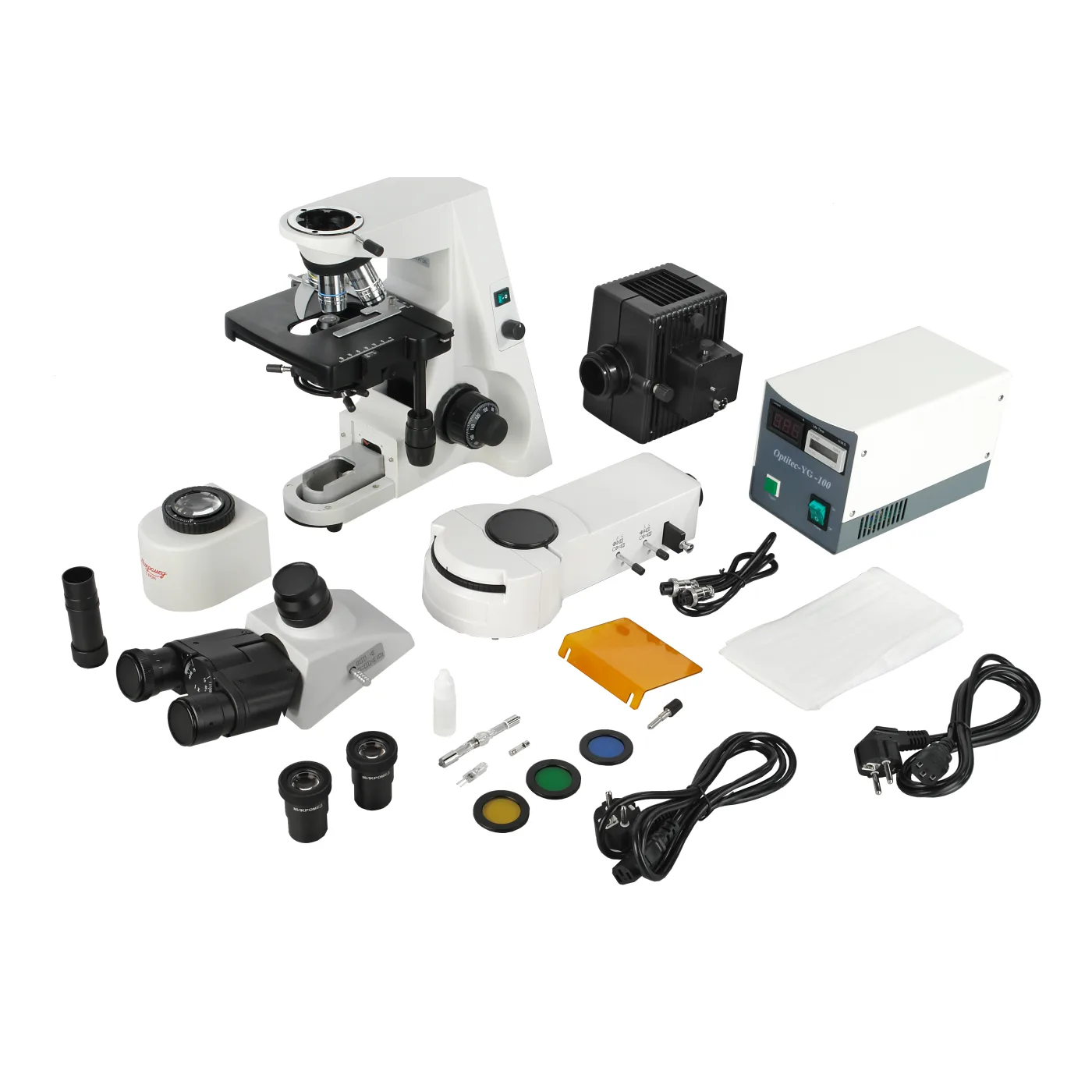

В комплект микроскопа входят объективы Plan 4х/0.10, Plan 10х/0.25, Plan 40x/0.65 и Plan 100x/1.25 oil. Все объективы корректированы на бесконечность и покровные стекла 0.17 мм. Объективы стандартизованы по DIN и имеют парфокальную высоту 45 мм. В комплекте микроскопа окуляры широкого поля с вынесенным выходным зрачком WF 10х/22. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 20x/0.4, Plan 60x/0.85, флюоритовыми объективами Plan Fluor и окулярами WF 5х/18, PL 12.5х/15, WF 16х/16, WF 20х/12 и WF 10х/22 со шкалой. Объективы микроскопа установлены на револьверном устройстве с 5 гнездами для объективов.

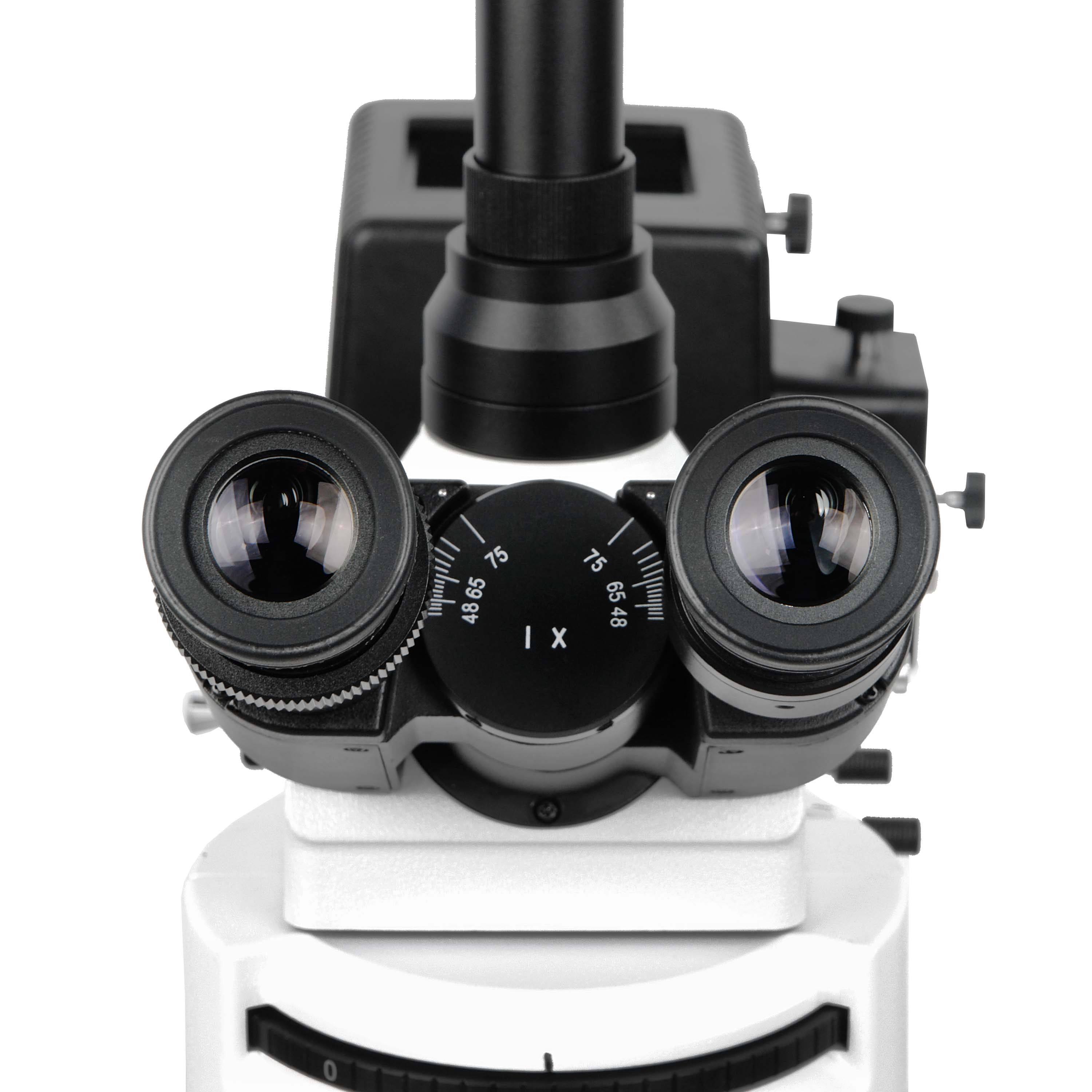

Визуальная насадка оснащена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Визуальная насадка имеет конструкцию с переключателем светового потока с окуляров на канал визуализации. Камера устанавливается в адаптер тубуса с посадочным диаметром 23,2 мм. Оптический адаптер поставляется по дополнительному заказу. Межзрачковое расстояние настраивается в пределах от 48 до 75 мм. Компенсация аметропии в пределах ±5 дптр осуществляется кольцом на левом окулярном тубусе.

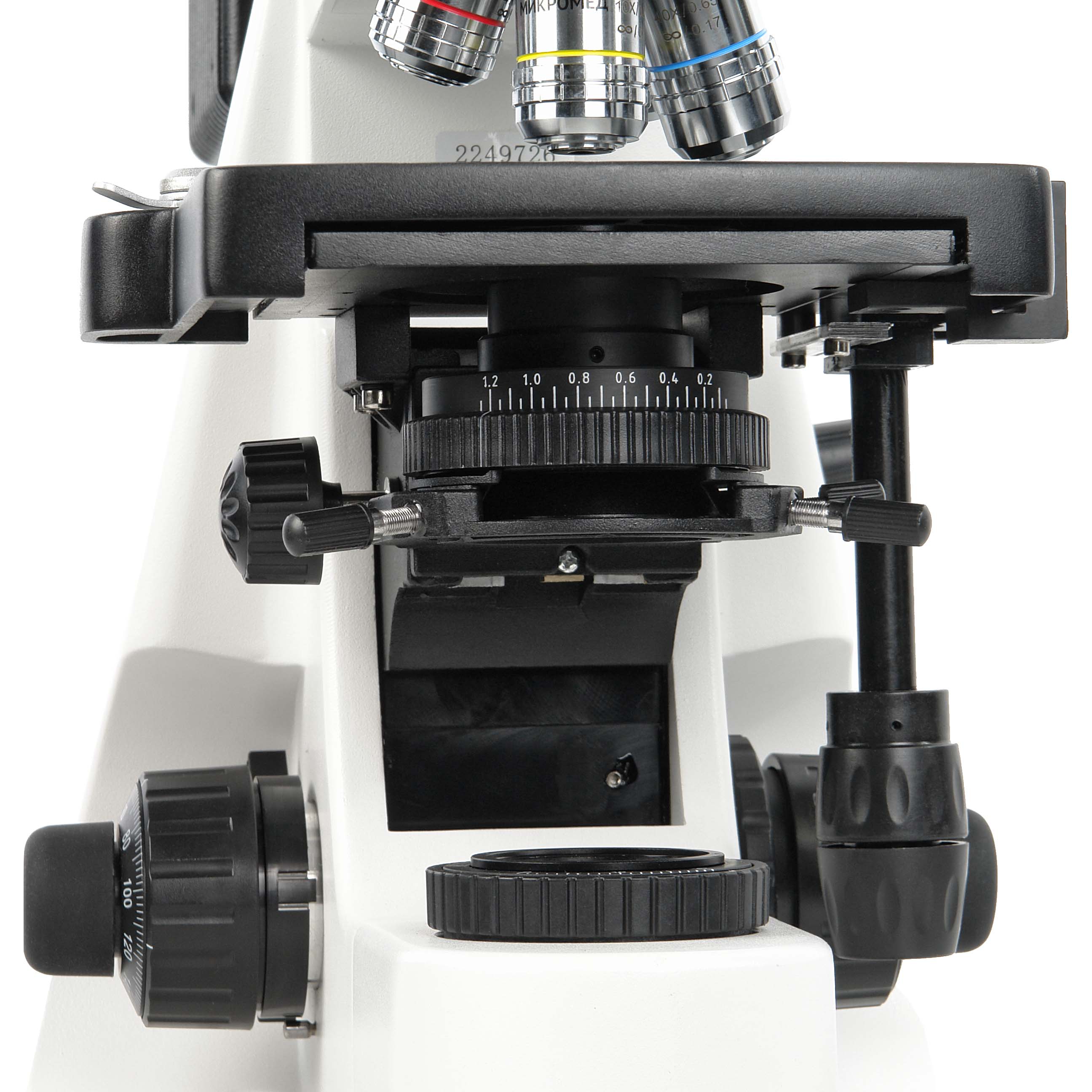

Осветитель проходящего света имеет схему Кёлера, что позволяет максимально использовать разрешающую способность объективов и достигать высокого контраста наблюдаемых изображений. Осветитель состоит из коллектора с полевой диафрагмой, конденсора Аббе с апертурной диафрагмой и галогенной лампы 30Вт / 12В с регулируемой яркостью. Блок питания осветителя встроен в основание микроскопа.

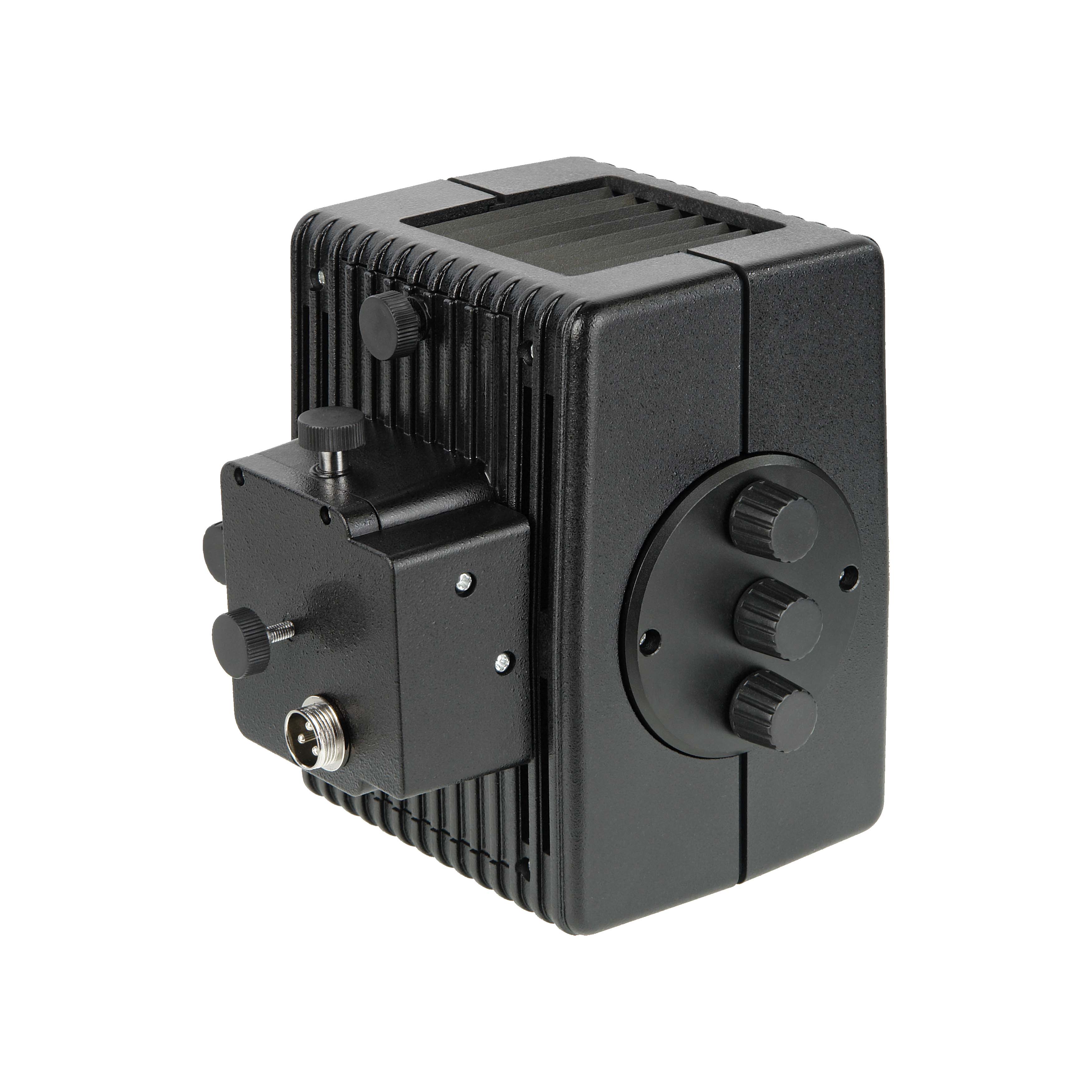

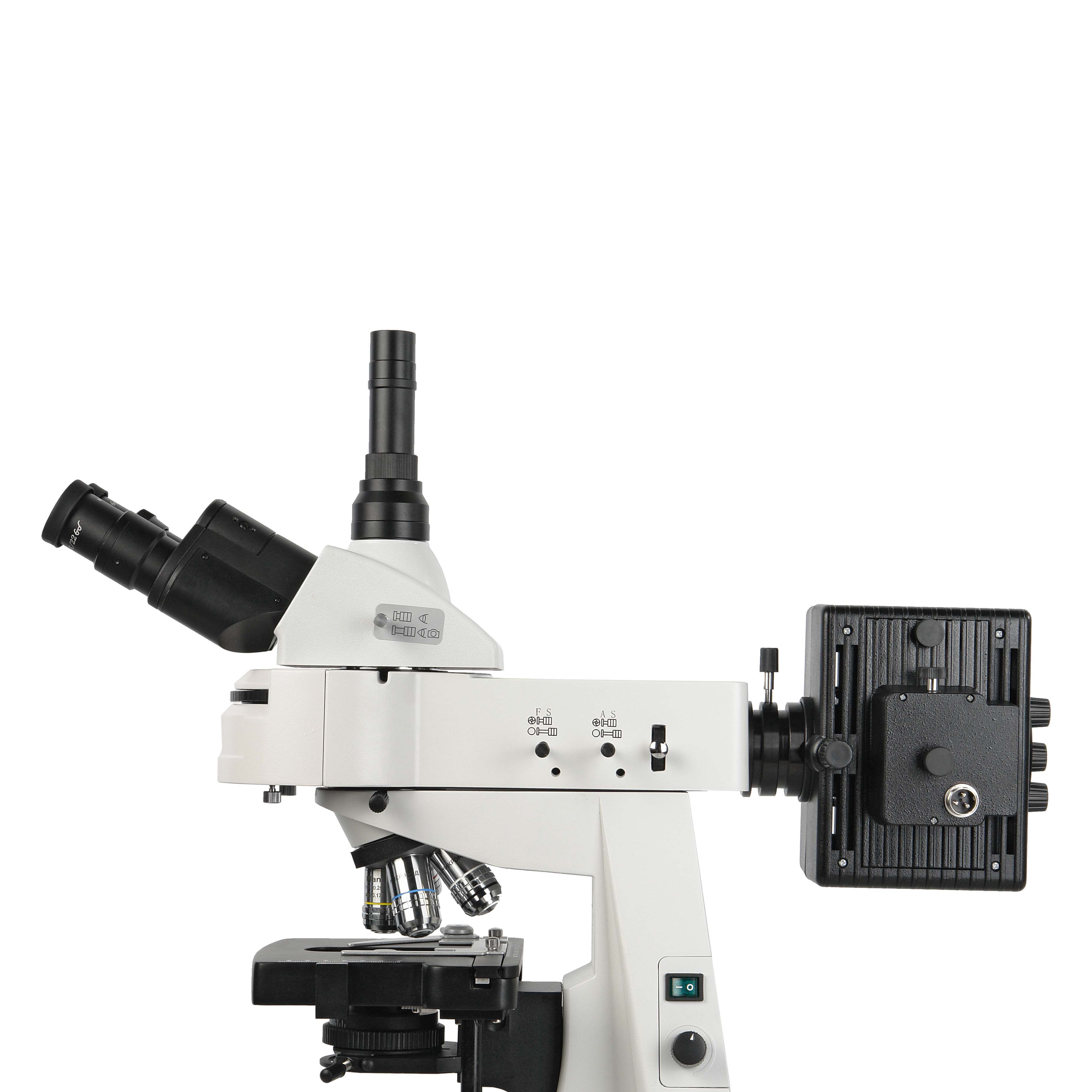

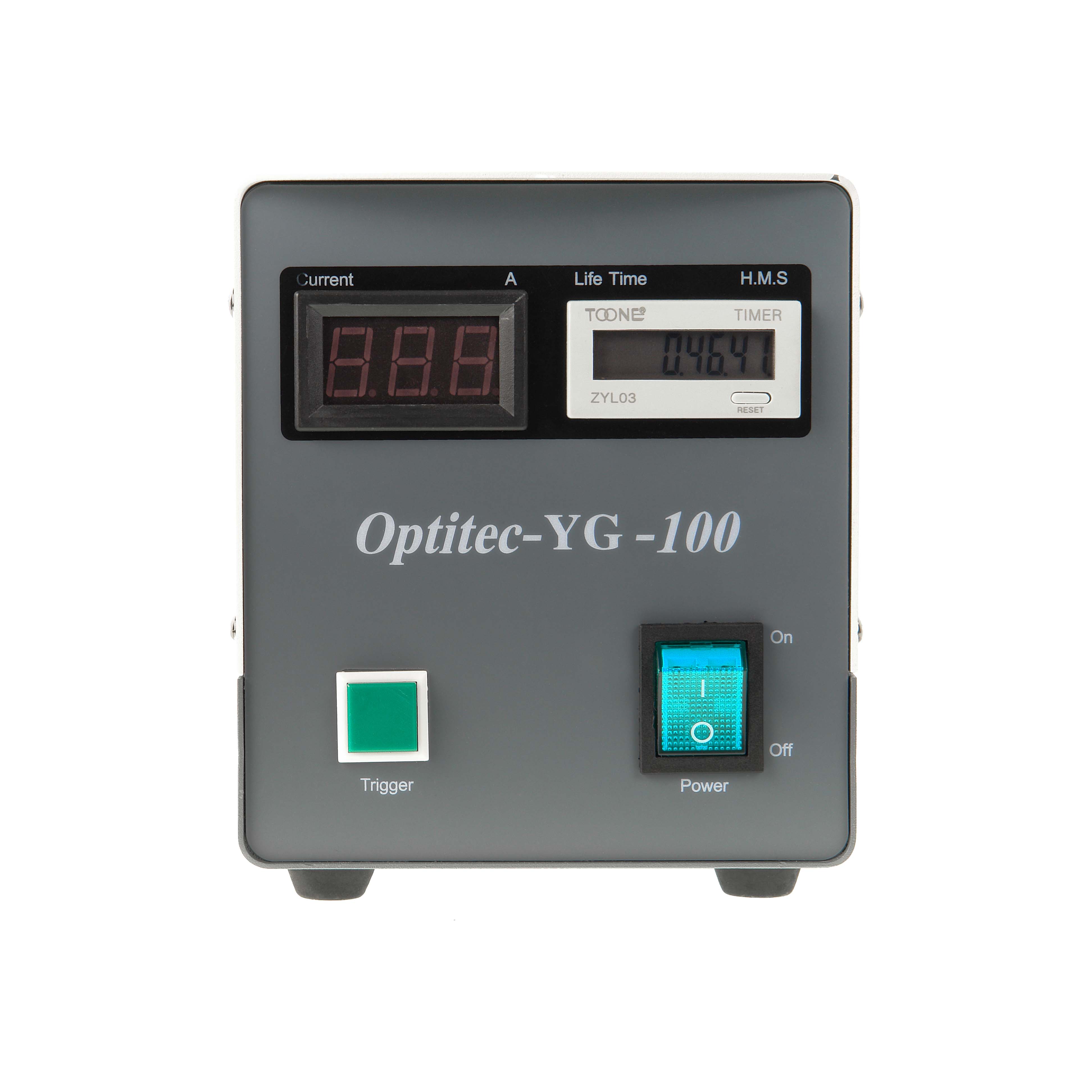

Осветитель отраженного света используется для исследований в обычном свете и в свете видимой люминесценции в 2 спектральных областях с прямым освещением предмета через объектив. Осветитель состоит из фонаря с ртутной лампой 100Вт, зеркала, коллектора, полевой диафрагмы и оборудован переключаемыми люминесцентными блоками и ослабляющим фильтром. Поджиг и питание ртутной лампы осуществляется от выносного блока питания.

Два диапазона люминесценции – голубой B и зеленый G выделяются из спектра ртутной лампы блоками, состоящими из дихроичного зеркала и фильтров возбуждения и запирания. Эти оптические элементы рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра. Спектральные области B и G позволяют исследовать препараты окрашенные широко распространенными флюорохромами FITC и TRITC.

Голубая (В) область расположена в диапазоне 420-490 нм, максимум спектра эмиссии располагается на 520 нм. Зеленая (G) область расположена в диапазоне 500-550 нм, максимум спектра эмиссии располагается на 590 нм. В этих спектральных областях можно наблюдать свечение препарата в цветах от желто-зеленого до красного. Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения «G» и «B» соответствуют зеленому и голубому спектру возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.

Два диапазона люминесценции позволяют применять микроскоп в большинстве направлений биологии, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители различных заболеваний, может проводиться диагностика, определение белка в тканях и многое другое.

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, снабжен регулятором усилия хода и ограничителем перемещения. Величина хода грубой фокусировки составляет 30 мм. Цена деления тонкой фокусировки – 2 мкм. В микроскопе применен зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

Предметный столик микроскопа – двухкоординатный, размером 180х150 мм со съемным препаратодержателем. Перемещение объекта с помощью коаксиальных рукояток по X-Y в диапазоне 90-60 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности шкалы снабжены нониусами.
