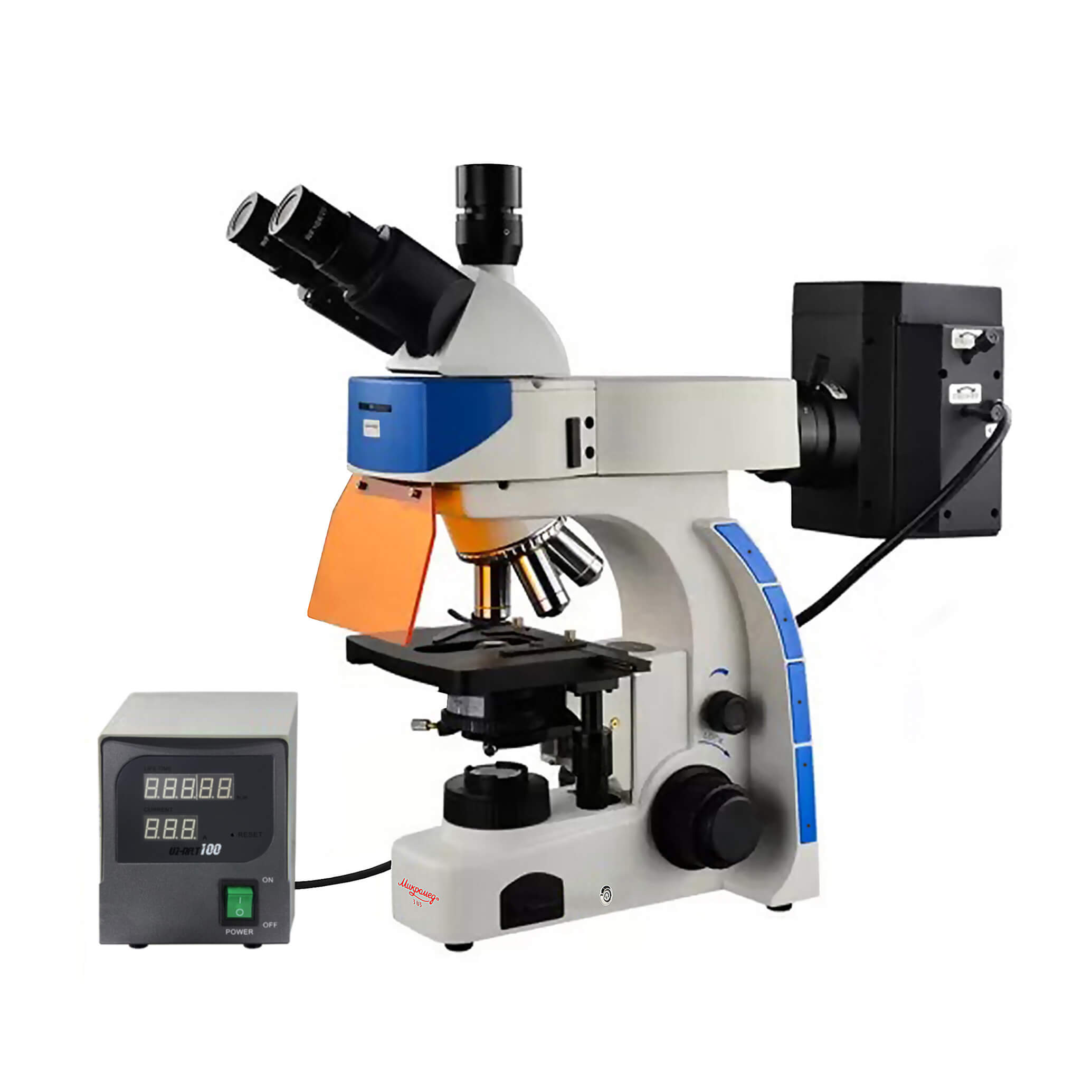

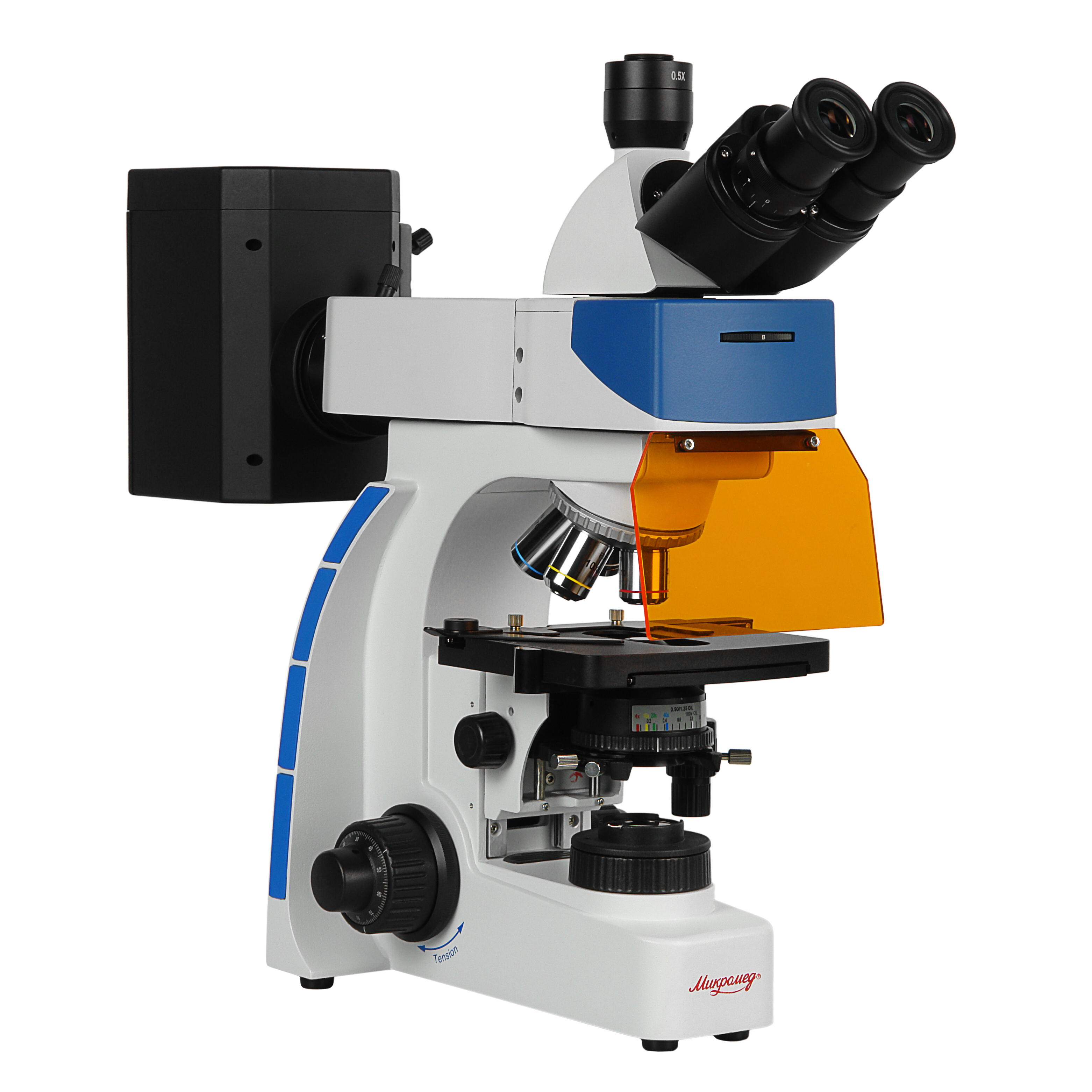

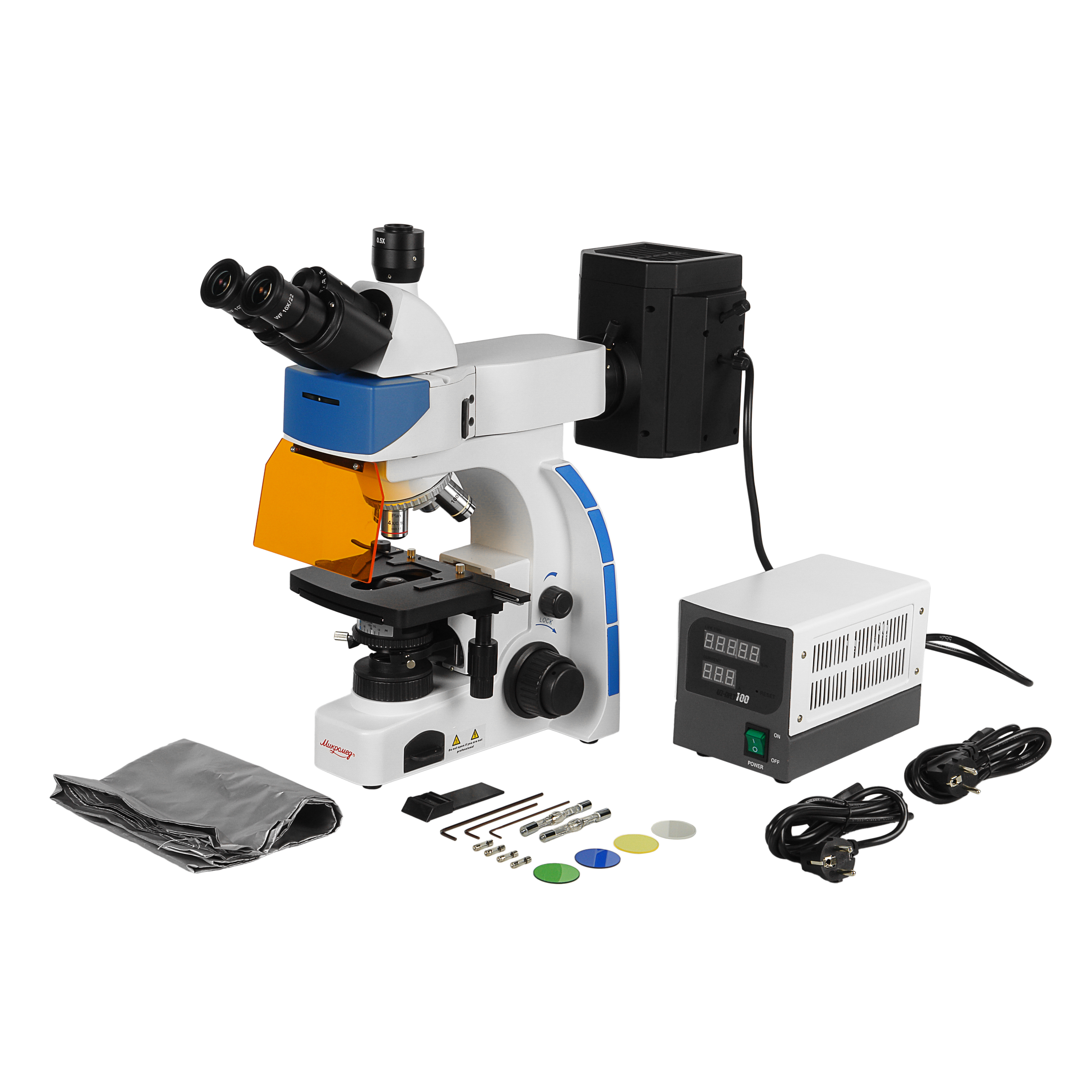

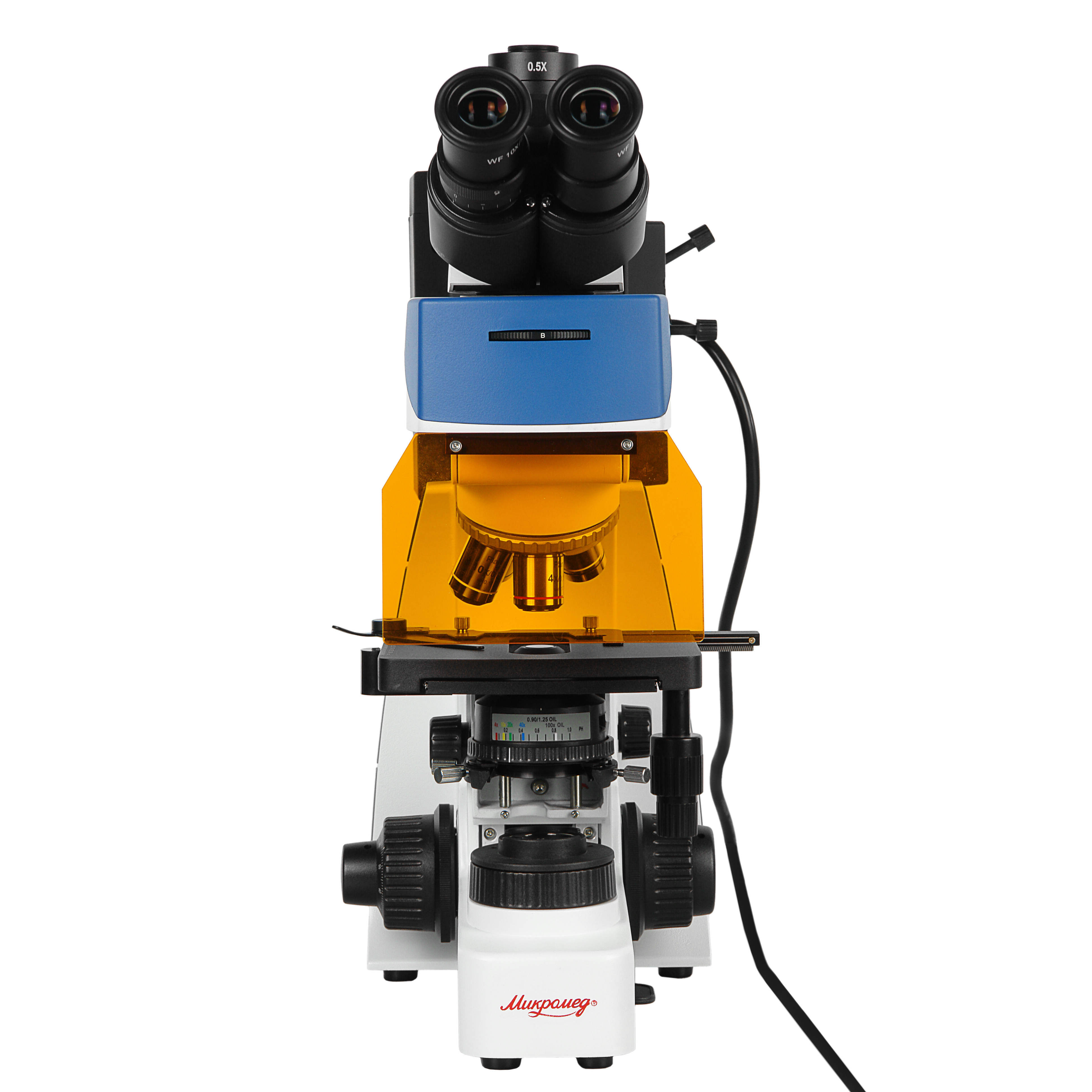

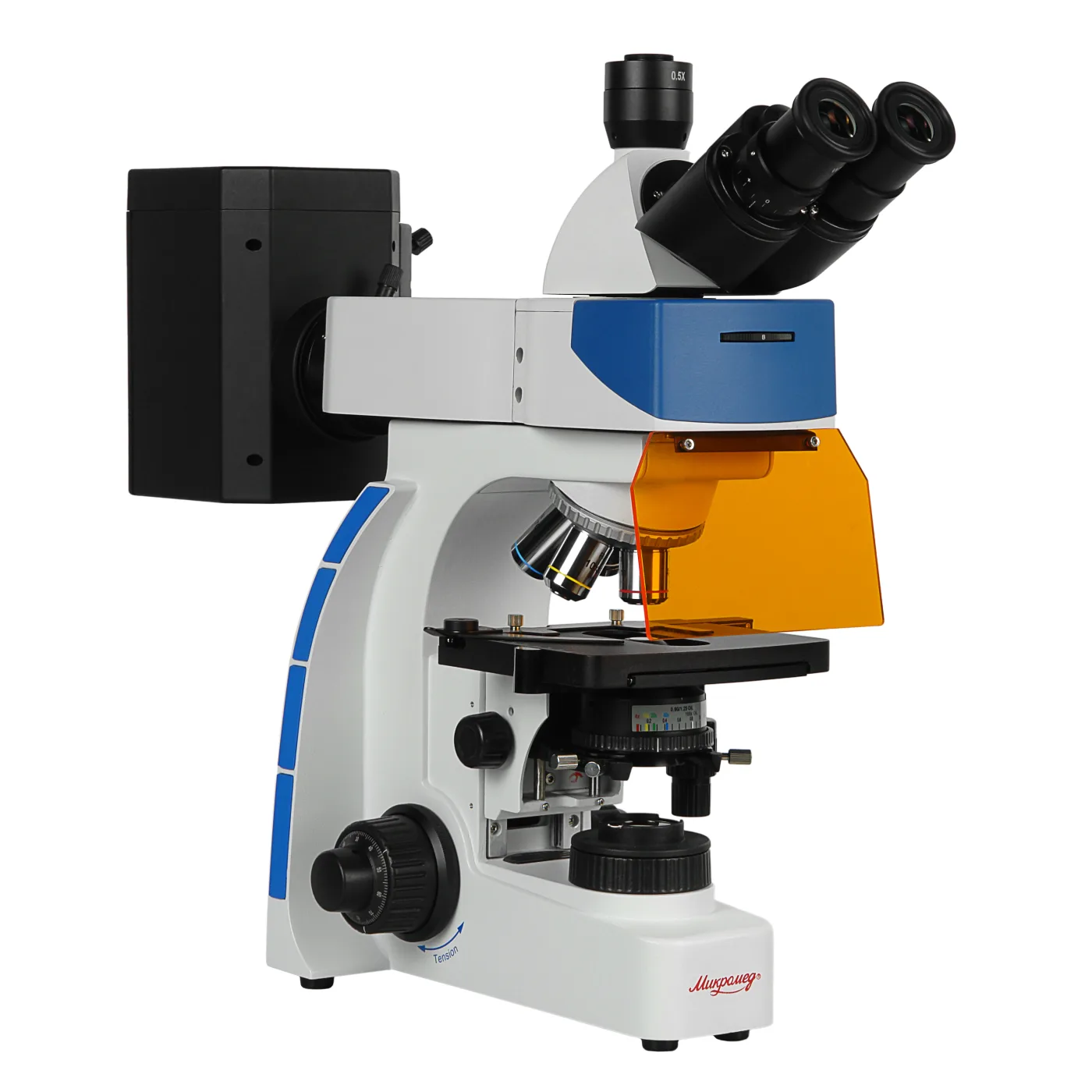

Микроскоп биологический Микромед 3 (вариант ЛЮМ 2 РТ) тринокулярный

Микроскоп применяется для наблюдения объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинических лабораториях диагностике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля.

Оптическая система микроскопа включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит модуль осветителя отраженного света с коллектором, ртутной лампой и поворотным устройством с блоками люминесцентных фильтров. Микроскоп построен по оптической схеме «бесконечность».

В комплекте микроскопа пять объективов с планахроматической коррекцией Plan 4х/0.13, Plan 10х/0.25, Plan 20x/0.45, Plan 100x/1.25 oil и флюоритовый объектив Plan Fluor 40х/0.85. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 40x/0.65, Plan 60x/0.80, Plan Fluor 10х/0.35, Plan Fluor 20х/0.50 и Plan Fluor 100х/1.3 oil. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. Все оптические детали объективов имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие позволяет без ограничений использовать микроскоп в биологических лабораториях.

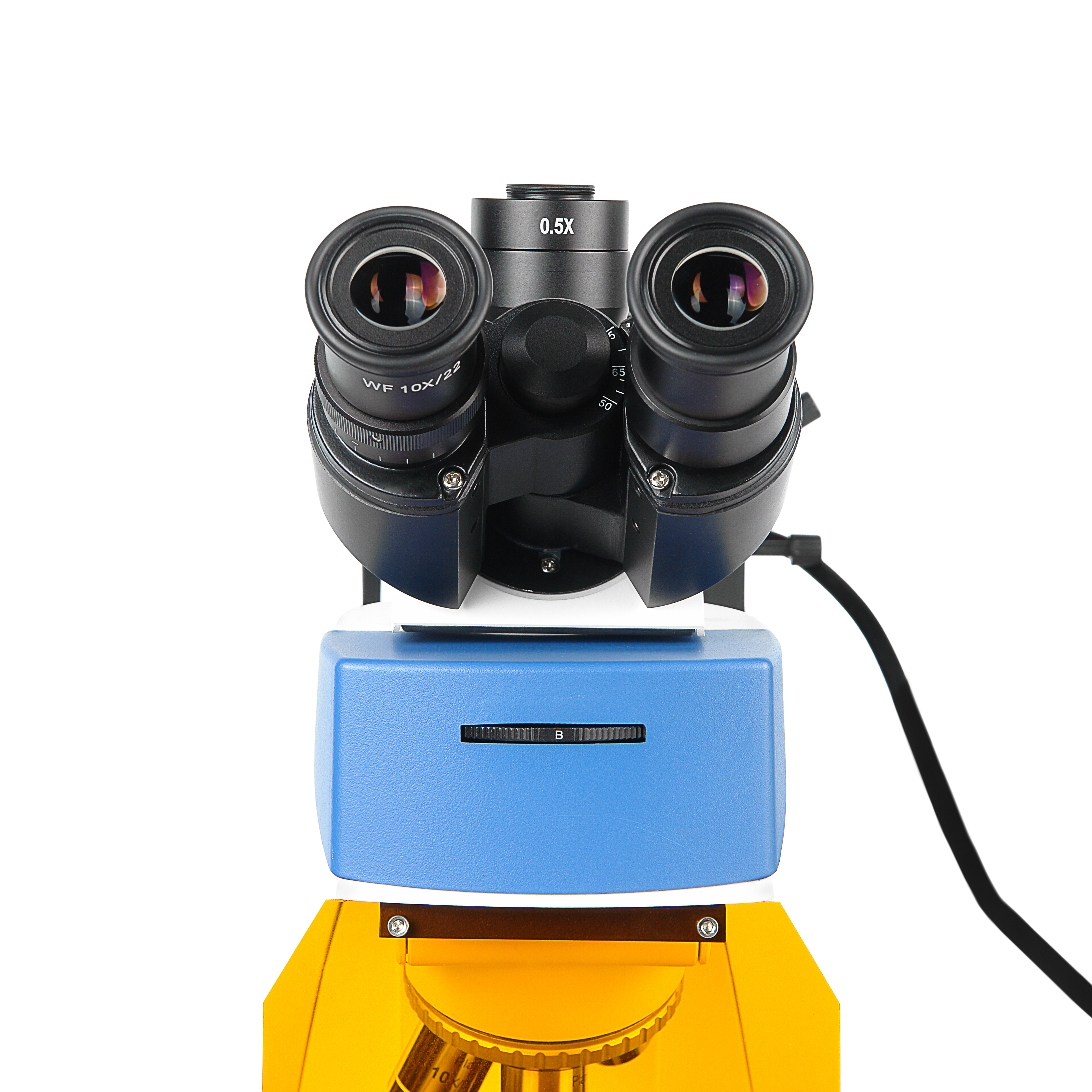

Визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Окулярная камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовом варианте микроскоп комплектуется оптическим адаптером с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"-1/3". Конструкция насадки со светоделителем 20:80 позволяет проводить визуальное наблюдение через оптические окуляры и одновременно использовать цифровой канал без переключения светового потока.

Осветительная система Кёлера позволяет в полной мере использовать высокую разрешающую способность объективов, приближая разрешение микроскопа к дифракционному пределу и достигать высокой яркости в пространстве изображений, что необходимо при работе с тринокулярной насадкой со светоделителем. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой, слотом для дополнительных слайдеров и держателем светофильтров.

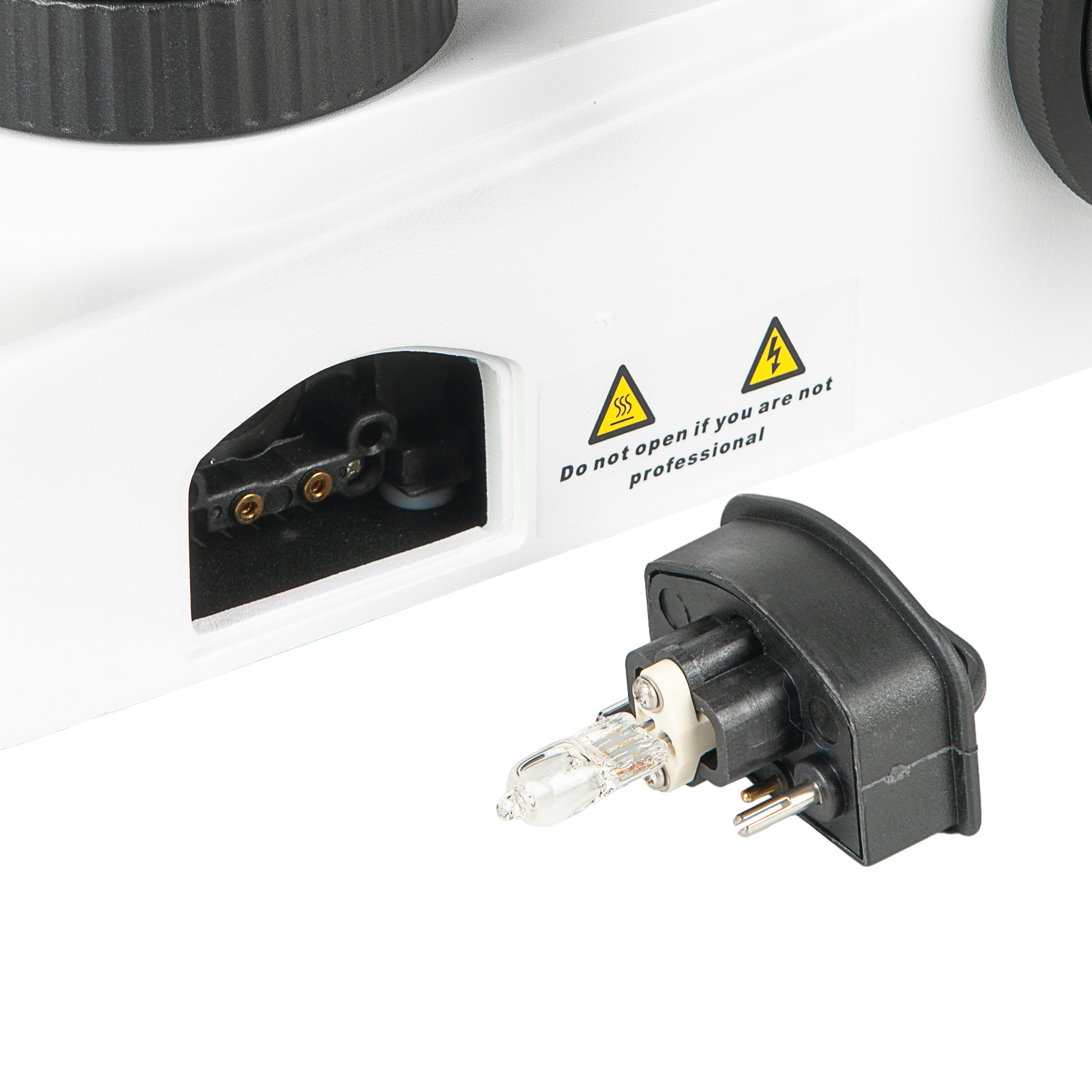

Два источника проходящего света позволяют исследователю выбрать светодиодный свет 5Вт «теплого белого» спектра 4500-5000⁰К с высокой интенсивностью или традиционную галогенную лампу. Смена источников производится простой заменой вставного блока в основании микроскопа. Для удобства настройки микроскоп оснащен системой индикации яркости осветителя «Менеджер света». Светодиодная линейка на штативе индицирует установленную яркость осветителя. Свечение светодиодов соответствует яркости осветителя 20, 40, 60, 80 и 100%. Индикация включается и выключается кнопкой на основании.

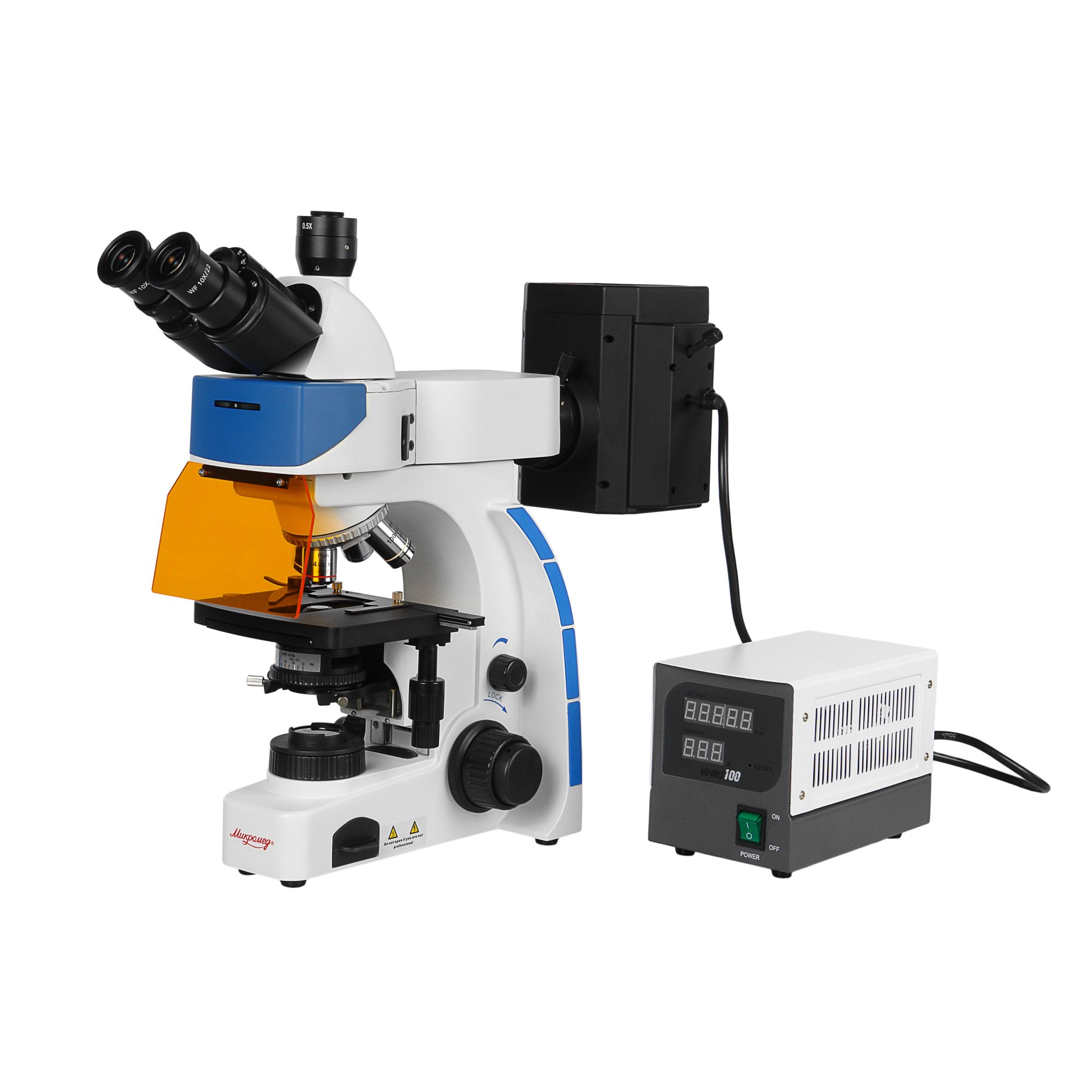

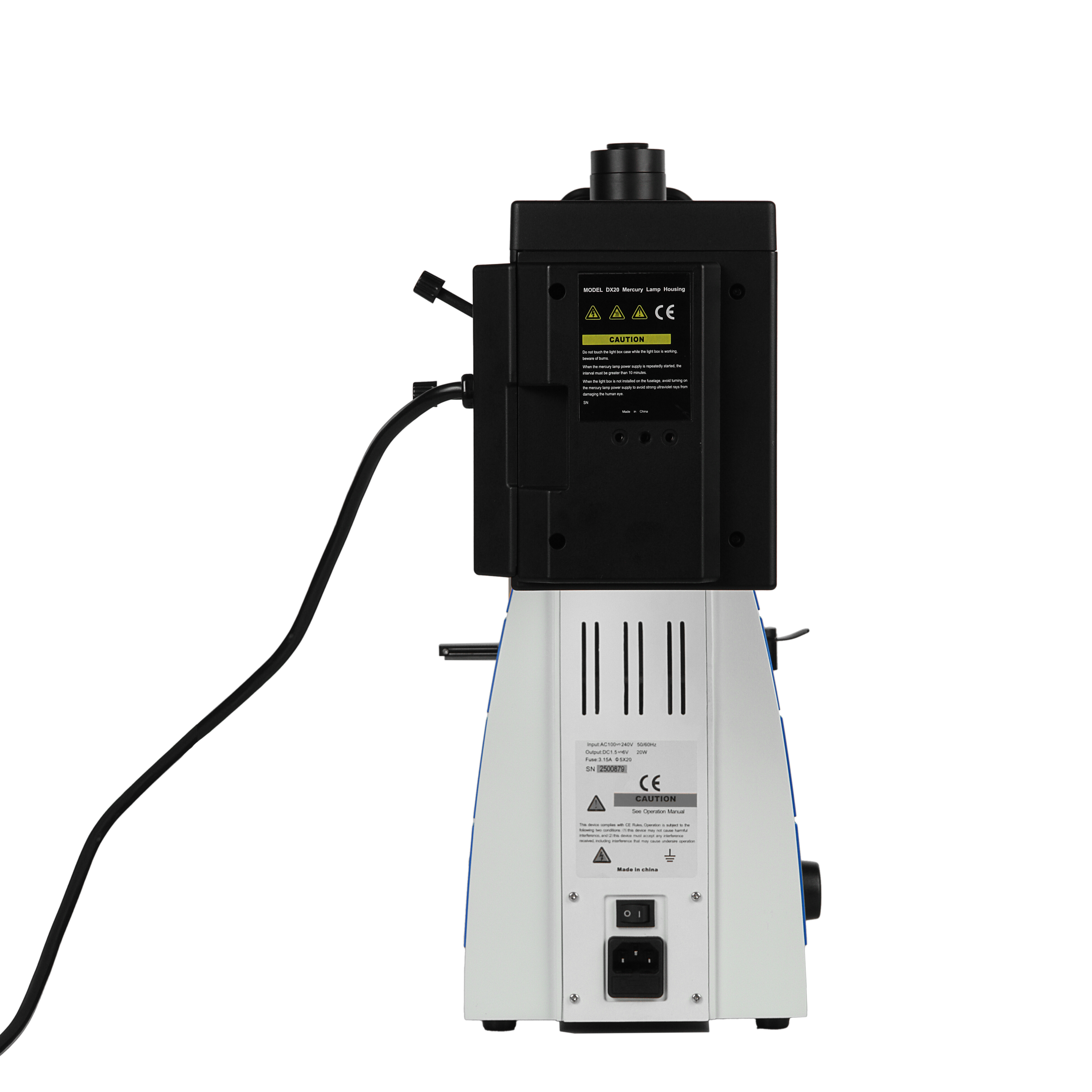

Люминесцентные исследования могут проводиться в 2 спектральных диапазонах с помощью схемы прямого отраженного освещения предмета через объектив. Осветительный модуль отраженного света для работы с люминесценцией состоит из фонаря с ртутной лампой 100Вт на регулируемом держателе, зеркала, коллектора и полевой диафрагмы. В корпусе насадки размещены апертурная диафрагма, переключаемые люминесцентные блоки и слайдер световой заглушки. Поджиг и питание ртутной лампы осуществляется от выносного блока питания. Микроскоп имеет два люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения, соответствующие установленному спектру возбуждения обозначены «G» и «B» – зеленый и синий цвет возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.

Две спектральные области люминесценции позволяют применять все наиболее распространенные флюорохромы FITC и TRITC. Благодаря этому, микроскоп широко востребован в медицине, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители различных заболеваний, изменения и повреждения тканей.

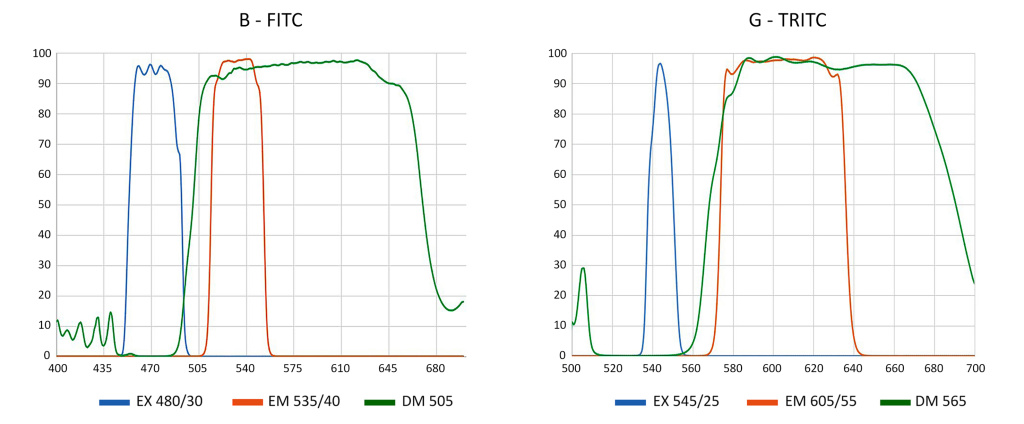

Исследования осуществляются в одной из двух спектральных областей возбуждения:

В синей (В) – 480 (30) нм с длиной волны эмиссии 535 (40) нм.

В зеленой (G) – 545 (25) нм с длиной волны эмиссии 605 (55) нм.

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. Механизм расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

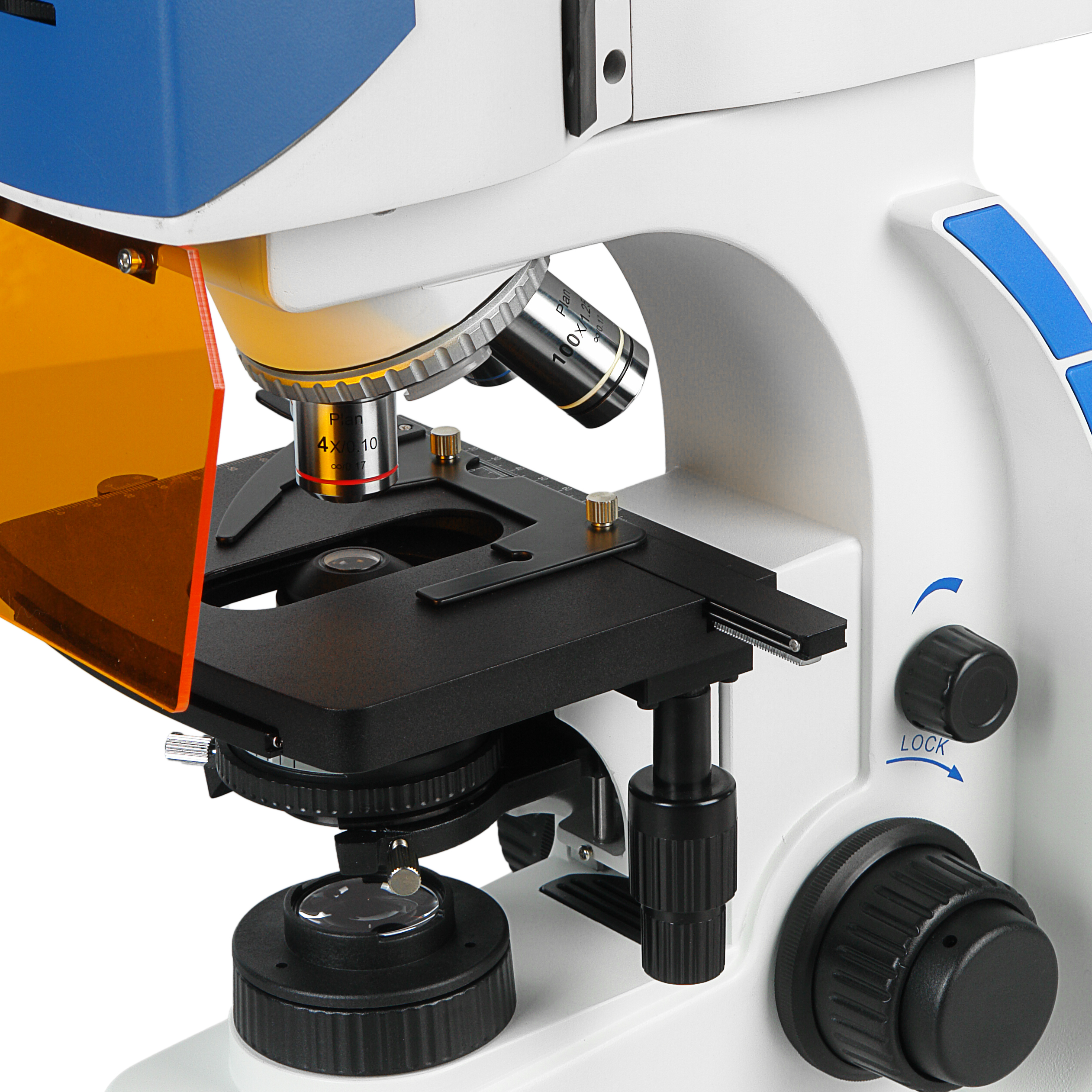

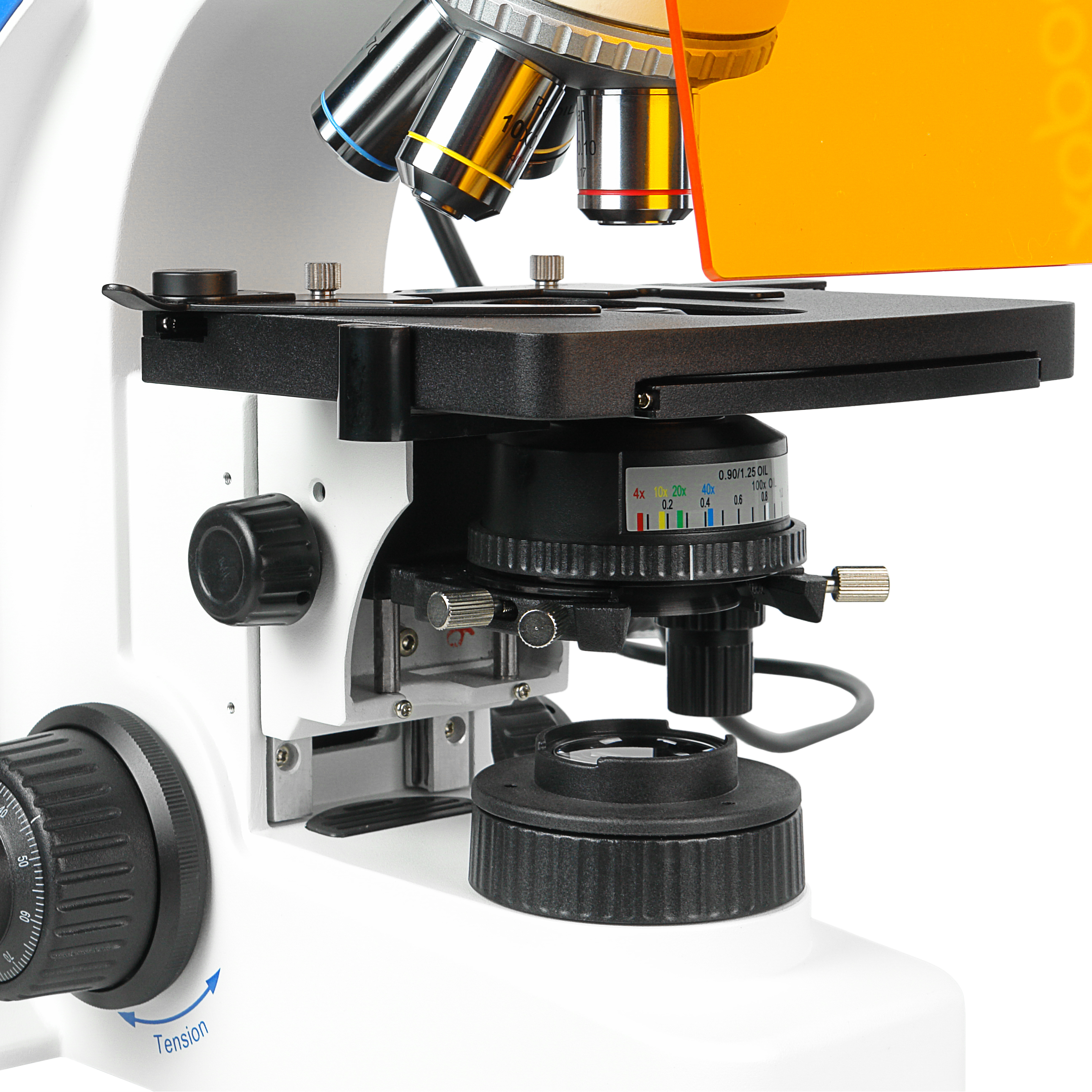

Предметный столик размером 185х177 мм допускает перемещение образца в направлениях X и Y в пределах до 75x50 мм с помощью коаксиальных рукояток. Столик оборудован механизмом на ременных передачах, этим достигается отсутствие люфтов, плавность перемещения, плюс подобная конструкция не имеет выступающей рейки Х, что способствует комфорту и безопасности эксплуатации. Столик снабжен шкалами с нониусами и комплектуется съемным препаратодержателем с пружинным прижимом.

Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Штатив и основание изготовлены из алюминиевого сплава, на них нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами. Компактная и эргономичная конструкция позволяет микроскопу занимать минимальное рабочее пространство.
