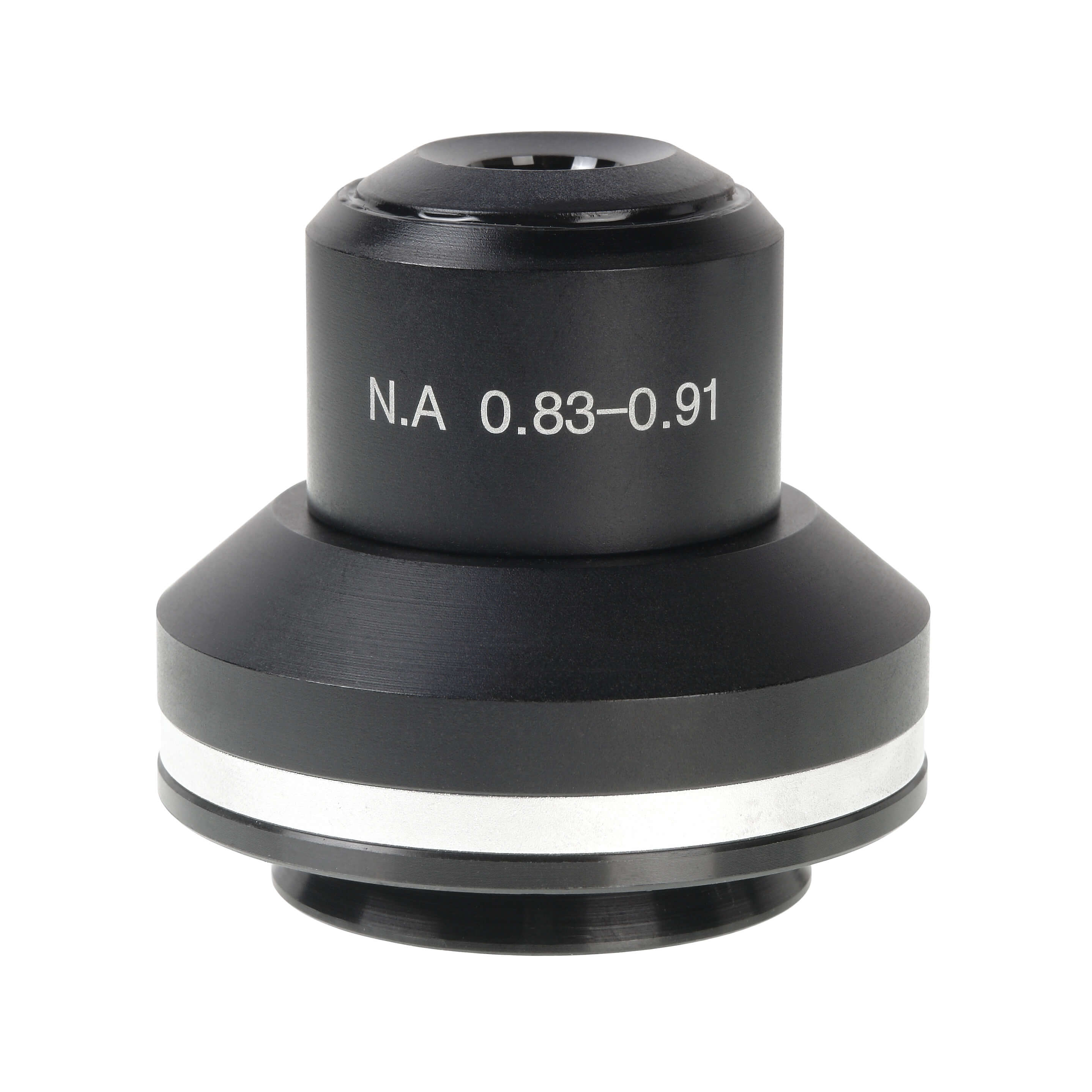

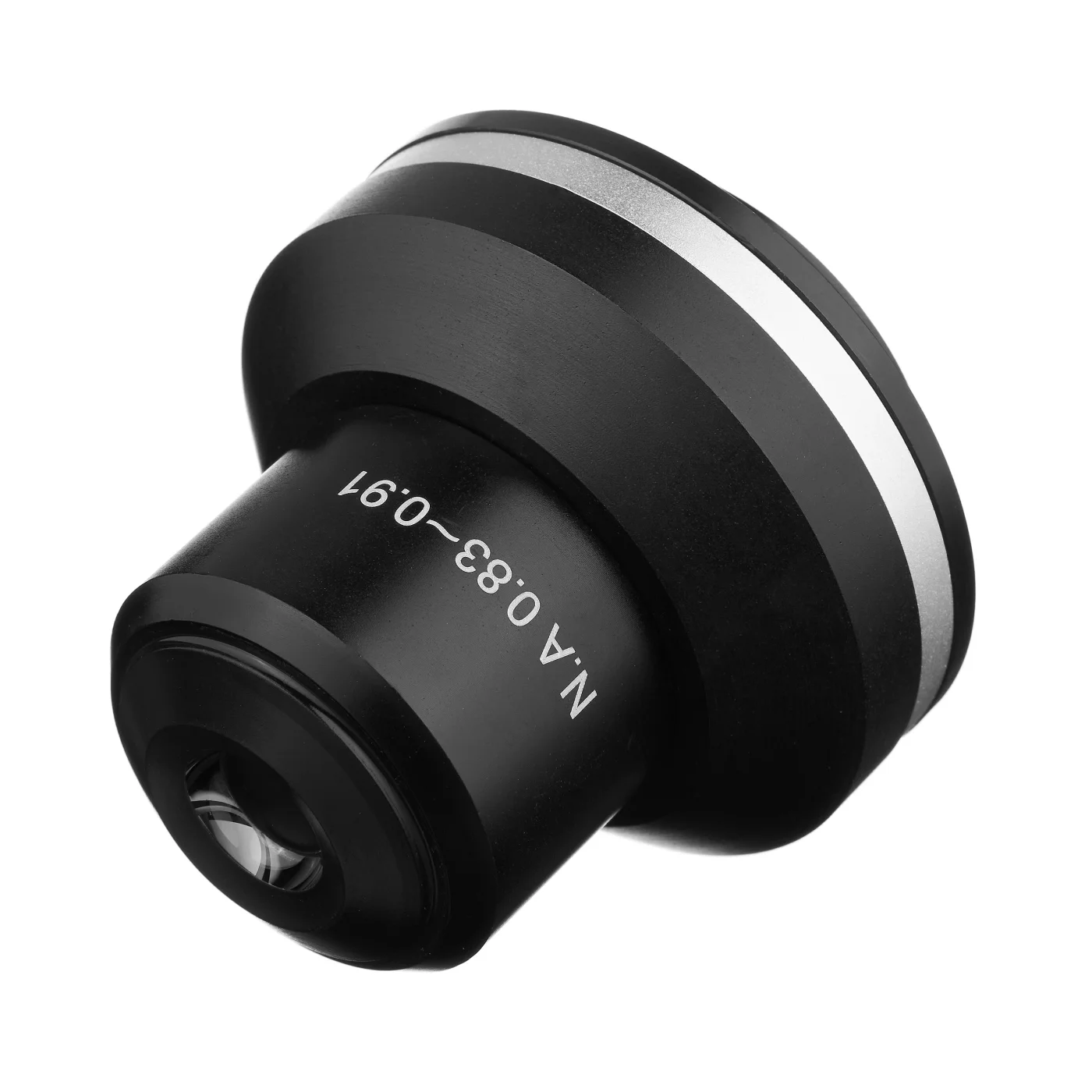

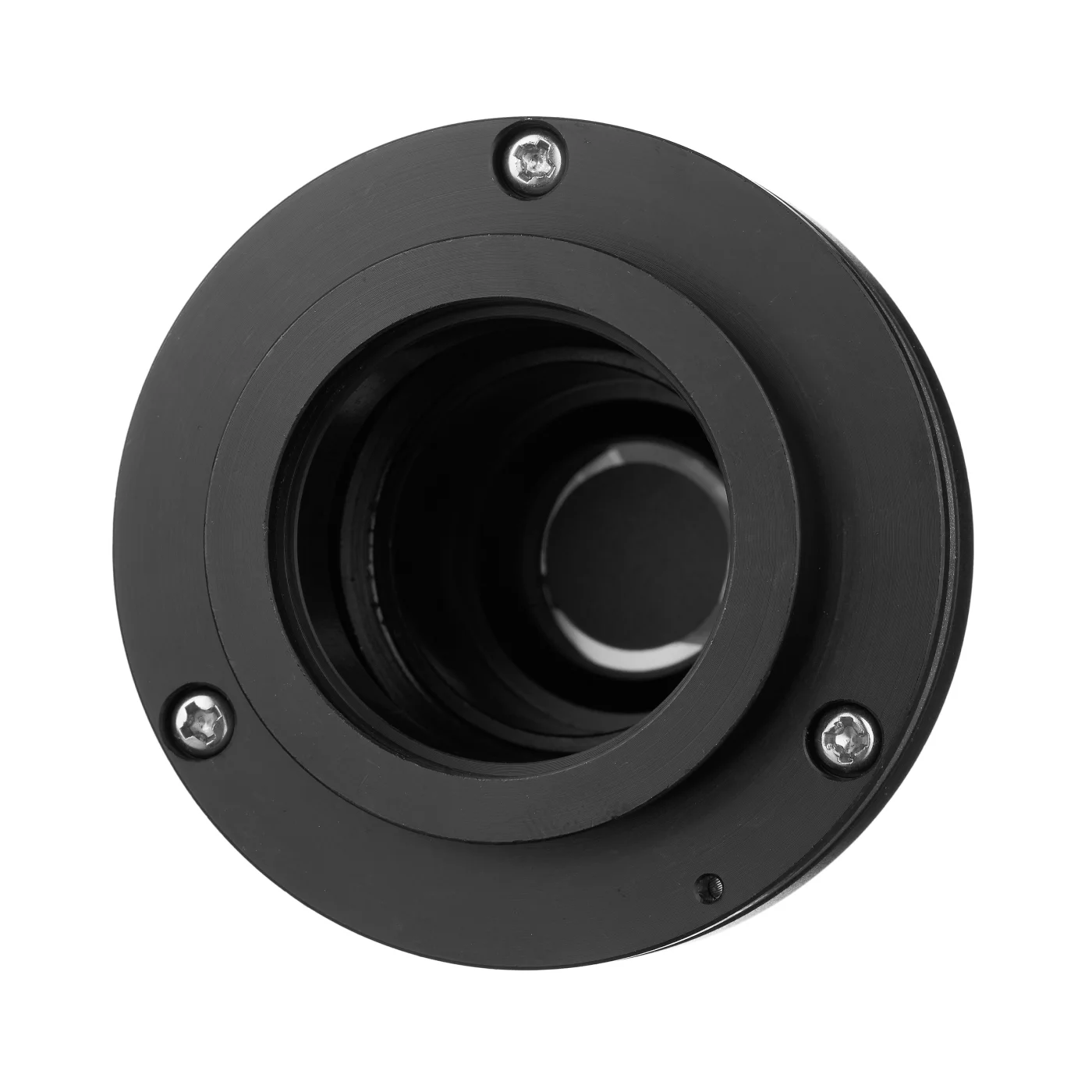

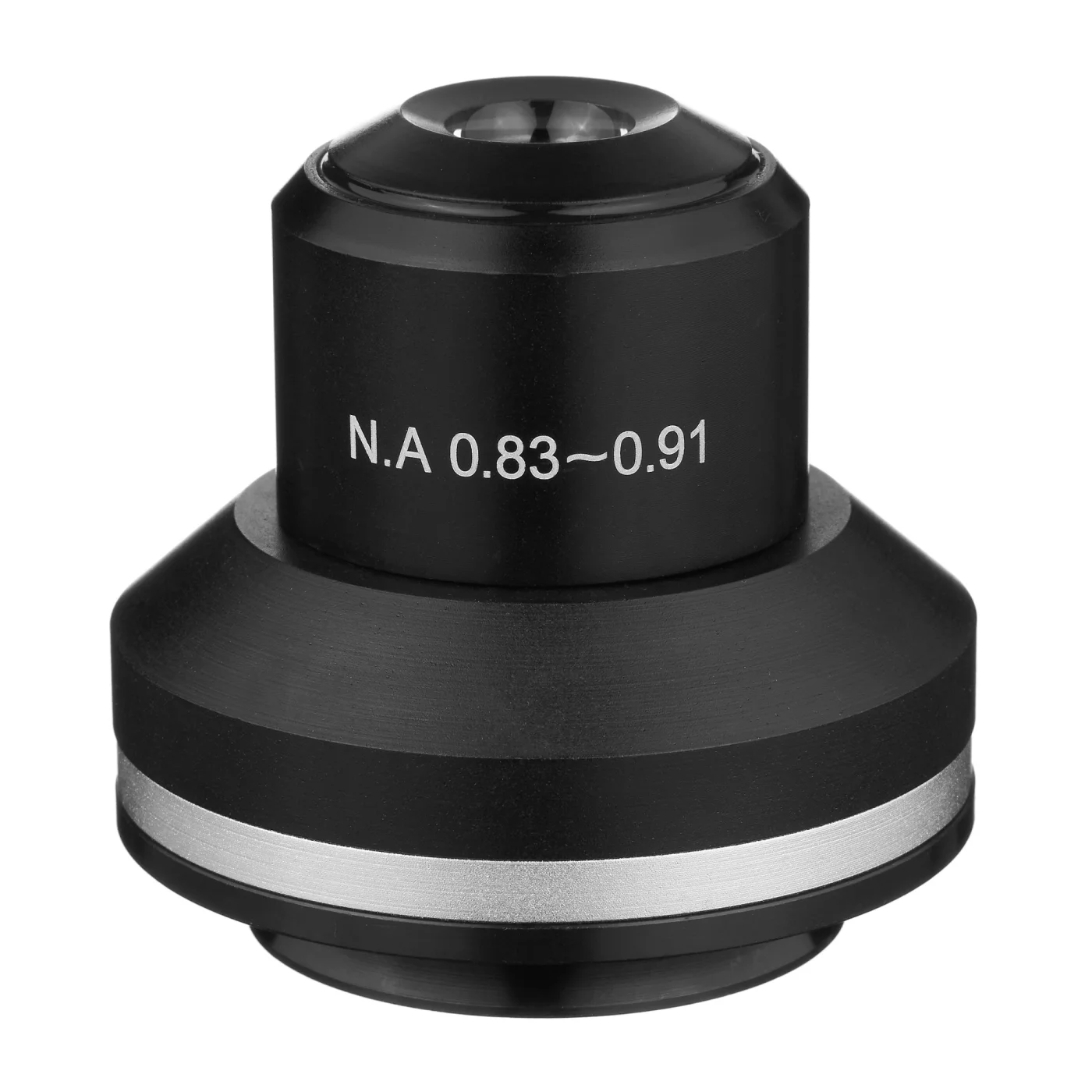

Конденсор темного поля Микромед N.A. 0.83-0.91

Конденсор темного поля Микромед N.A. 0.83-0.91 предназначен для исследований по методу темного поля без использования иммерсионной среды. Конденсор может использоваться со всеми вариантами микроскопов Микромед 1, 2 и 3 оснащенными съемным конденсором, установочным кронштейном с подвижкой по оптической оси и механизмом центрировки конденсора. С конденсором применяются объективы с числовой апертурой не более 0,70.

Метод темного поля применяется для исследования объектов, плохо поглощающих свет и поэтому слабо визуализируемых при работе в светлом поле, например при изучении прозрачных живых биологических объектов, особенно объектов, которые не могут быть окрашены – микроорганизмов, тканевых культур и клеточных структур живых клеток. Также метод используется и в других областях для исследования прозрачных объектов, например в материаловедении и ювелирной промышленности.

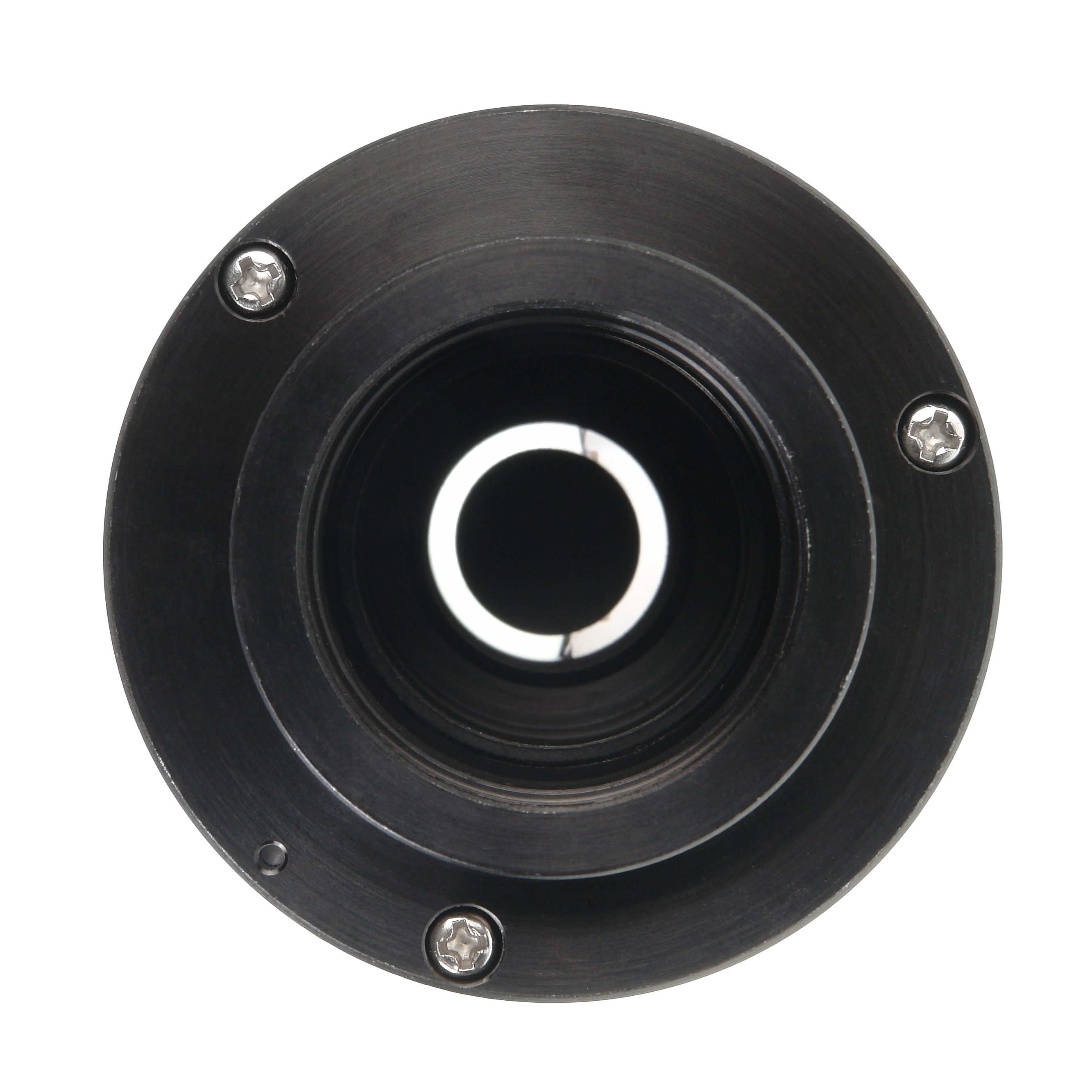

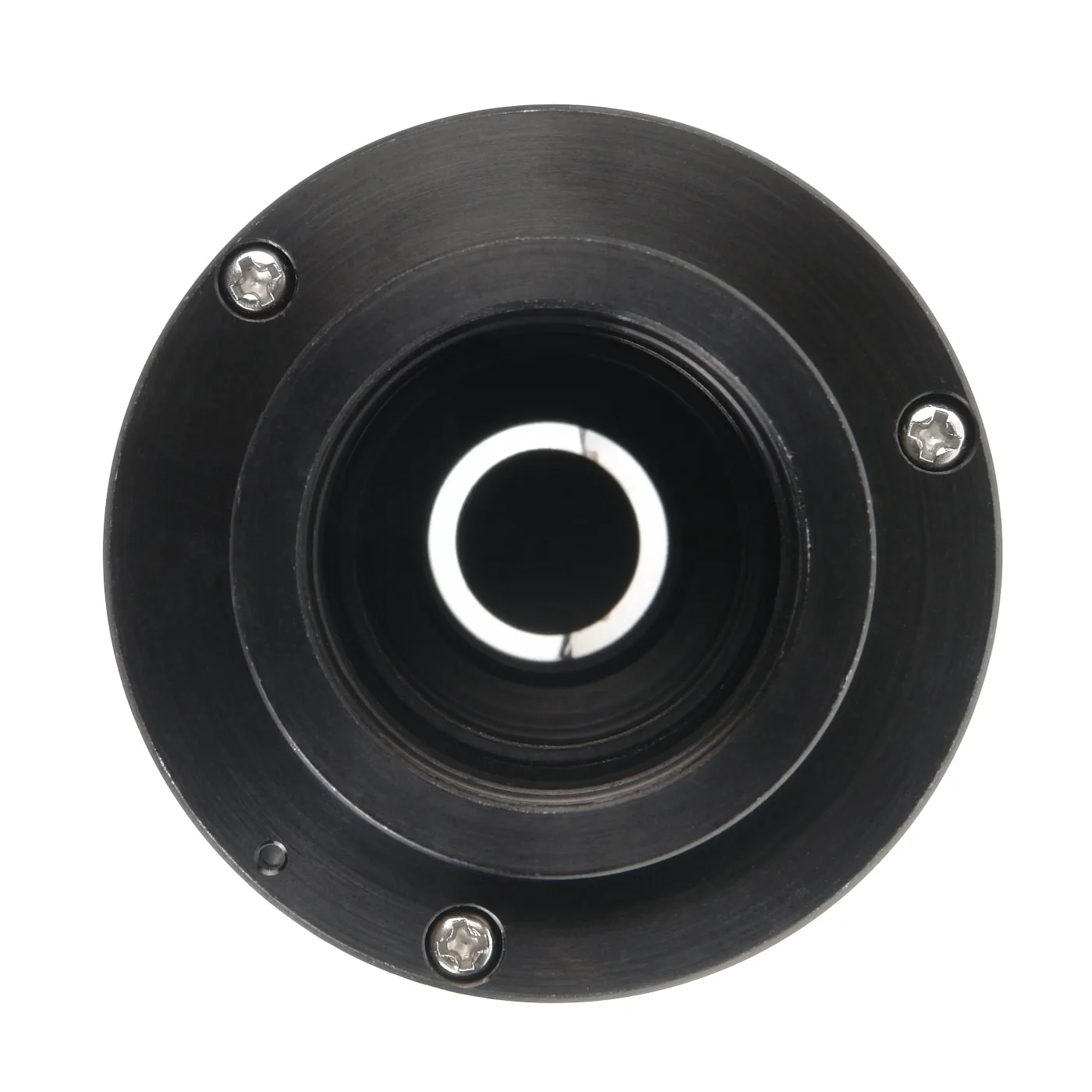

При работе по методу темного поля препарат освещается полым световым конусом с внутренней апертурой, превышающей апертуру используемого объектива. Входной зрачок объектива, таким образом, оказывается в области геометрической тени и прямой свет, прошедший через препарат, не участвует в создании изображения. Однако оптически неоднородные детали препарата рассеивают свет, за счет этого создается изображение с контрастом, достаточным для визуализации. Для формирования такого освещения конденсор оснащен неподвижной кольцевой диафрагмой, внешний и внутренний диаметр которой ограничивают световой пучок, создавая полый конус с двумя апертурами – внешней и внутренней.

Изображение формируется с использованием незначительной части света, создаваемого осветителем микроскопа. Поэтому высокая яркость осветителя имеет большое значение.

Использование конденсора темного поля ограничивает разрешающую способность микроскопа, поскольку апертура объективов, применяемых для исследований в темном поле всегда меньше внутренней апертурой конденсора.

Для получения контрастных и легко визуализируемых изображений в темном поле требуется точная настройка освещения.

При использовании микроскопа с осветителем на галогенной лампе нужно учитывать, что подобная лампа является источником инфракрасного излучения. Это может вызвать избыточный нагрев препарата и привести к его повреждению.

Особенностью метода темного поля является невысокая общая яркость в пространстве предметов. Но при этом детали объекта, освещенные рассеянным средой препарата светом, могут иметь значительную яркость. Такой характер распределения света создает высокий диапазон яркостей, что вносит дополнительные требования к окулярной камере.

Поэтому при необходимости записывать и передавать изображения с высоким качеством на монитор, камера должна удовлетворять минимальным требованиям:

Чувствительность камеры не менее 1000 мВ/люкс-сек.

Камера должна обеспечивать длительные выдержки не менее 1000 мс.

Динамический диапазон камеры должен составлять не менее 65 дБ.

Например:

ToupCam SCMOS02100KPB

Микромед Эврика 1.3 MP

ToupCam XCAMLITE1080PA HDMI USB
