Система визуализации Микромед Visual 5MP 9,7” для микроскопа

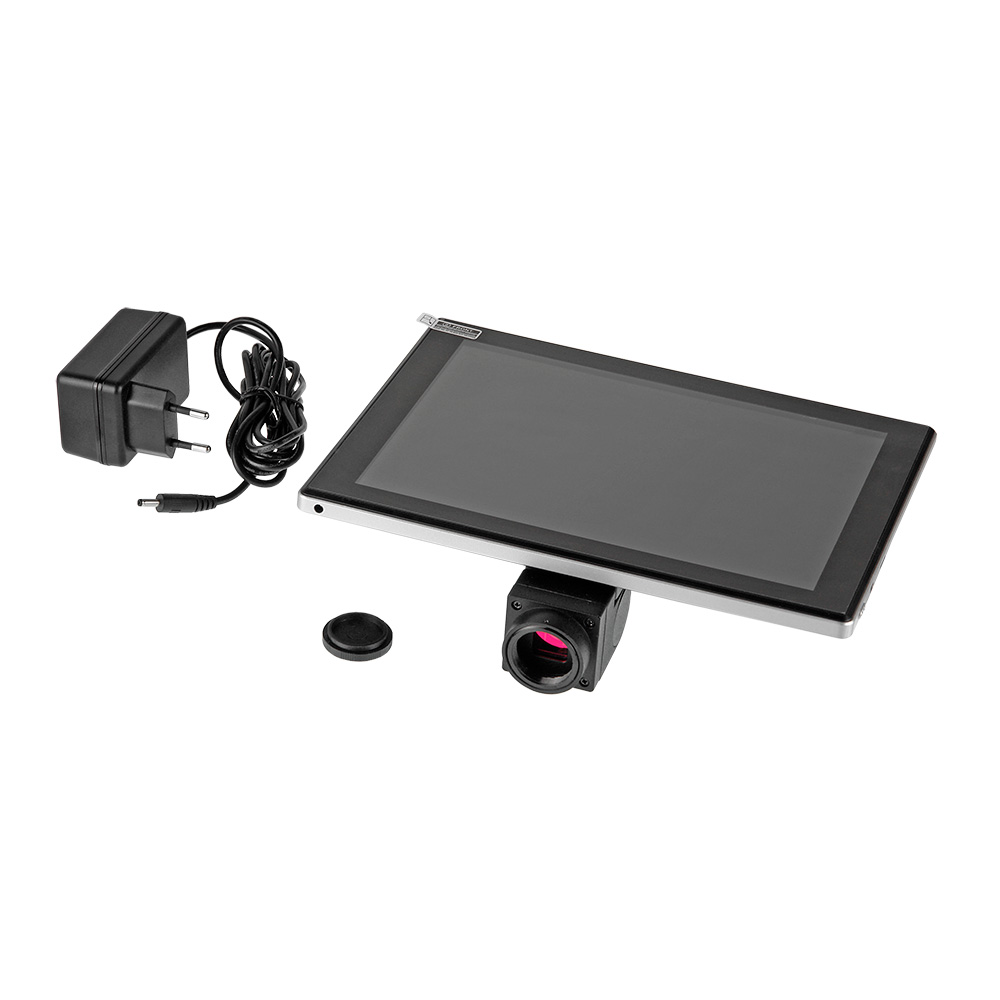

Система визуализации для использования с микроскопами состоит их планшетного ПК со встроенной в него 5Мр камерой. Устанавливается в окулярный тубус микроскопа с помощью адаптера стандарта C-mount.

Система применяется для наблюдения, изучения и анализа изображений объектов в реальном времени. Система используется в медицине, химии, медицине, в промышленности. Также в учебном процессе и при домашних исследованиях.

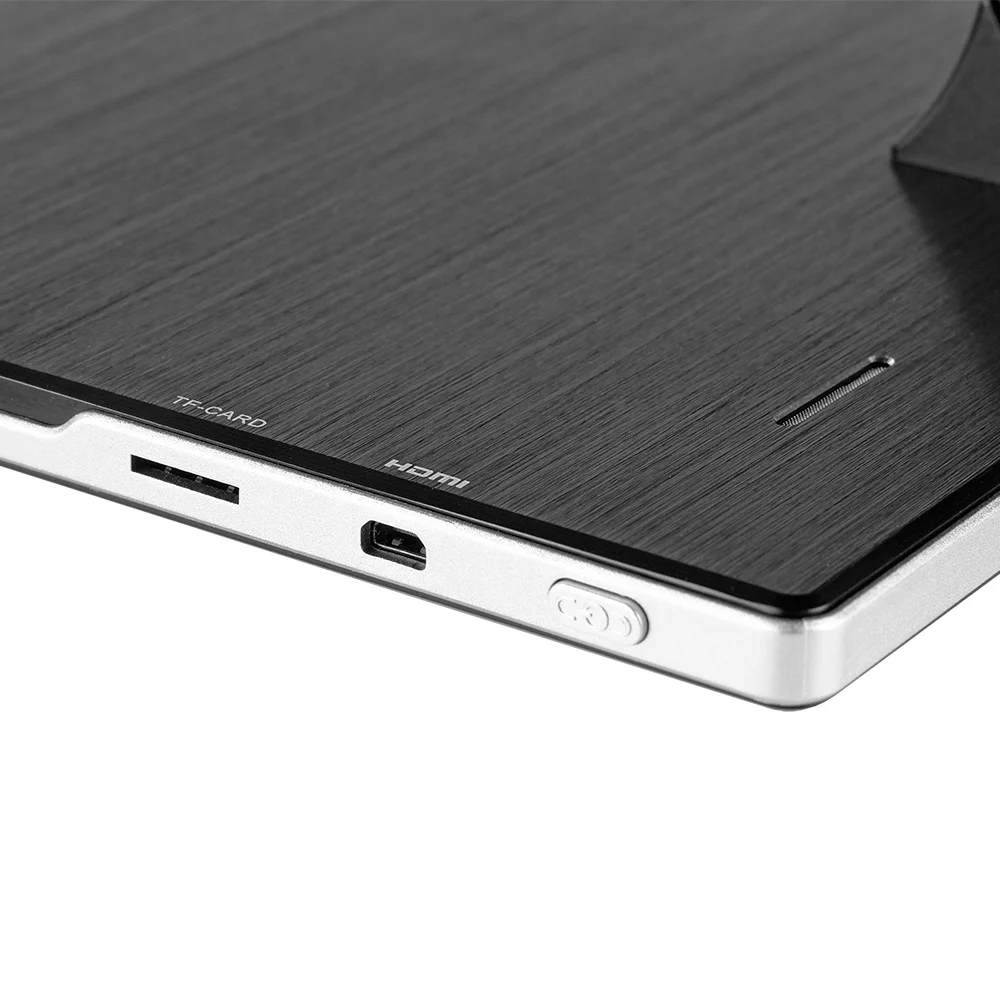

Результаты исследований могут просматриваться на мониторе устройства, могут выводиться на РС через порт USB и по сети WI-FI. Также файлы можно сохранить на внутреннюю память или на внешнюю SD-карту, слот для нее имеется на корпусе монитора.

Встроенное ПО S-EYE позволяет захватывать и сохранять фото и видео файлы.
ПО обеспечивает просмотр и редактирование файлов, управление режимами съемки и параметрами экспонирования, содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, измерения размеров, площадей, углов и многое другое. ПО позволяет измерять размеры частиц и осуществлять анализ состава смесей частиц почв, горных пород или искусственных смесей частиц для гранулометрического анализа. ПО русифицировано, что упрощает и делает более удобным процесс настройки параметров и работы с устройством.

Cенсор Aptina AR0521 с разрешением 5Мр имеет формат 1/2.5 дюйма с размером пикселя 2.2 х 2.2 мкм. В режиме просмотра и при записи видеофайлов с частотой 30 кадров в секунду поддерживается разрешение Full HD – 1920 х1080. При записи фото файлов поддерживается максимальное разрешение - 2592 x 1944.

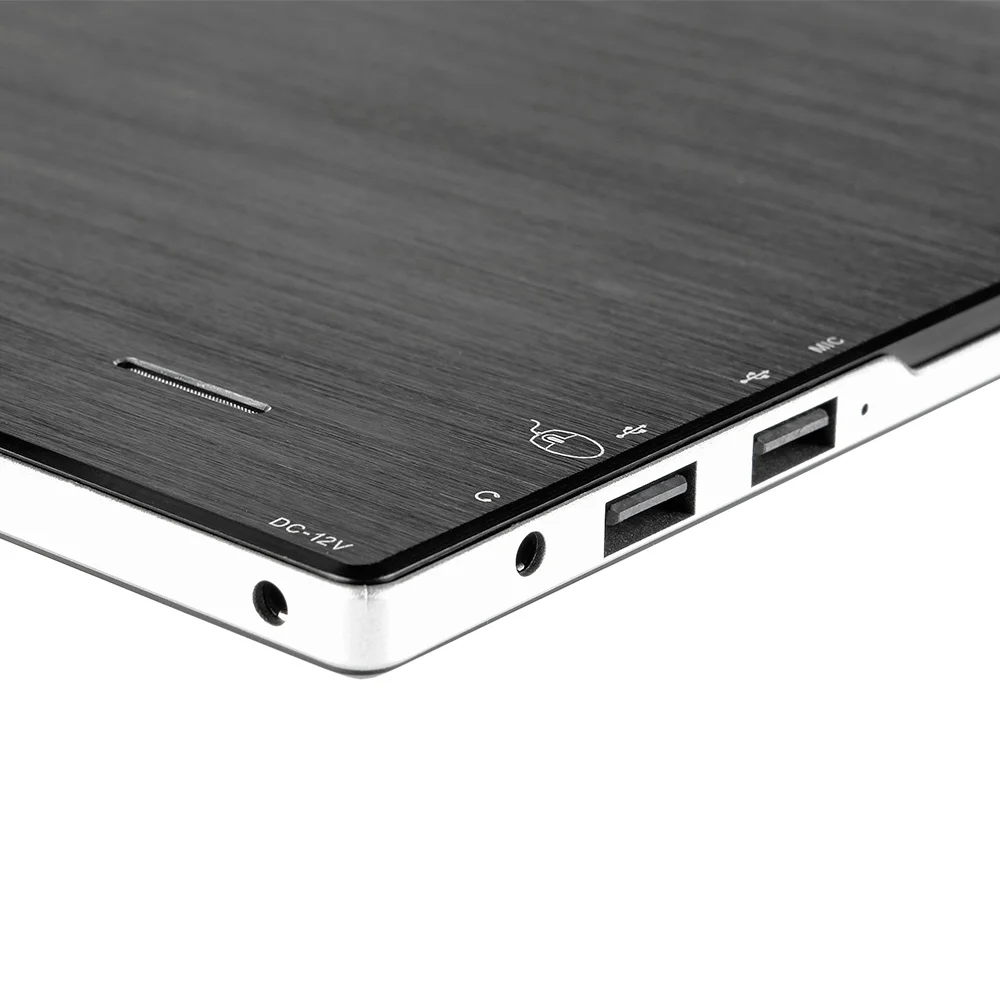

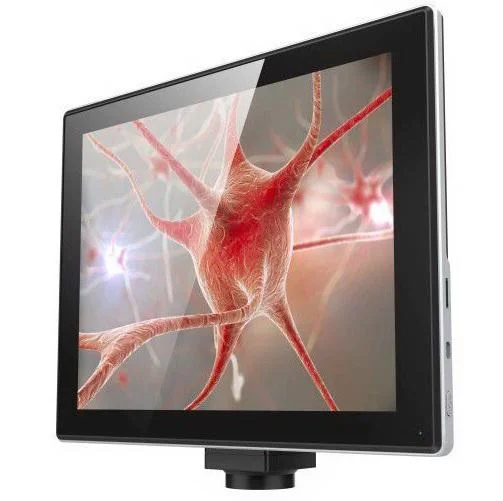

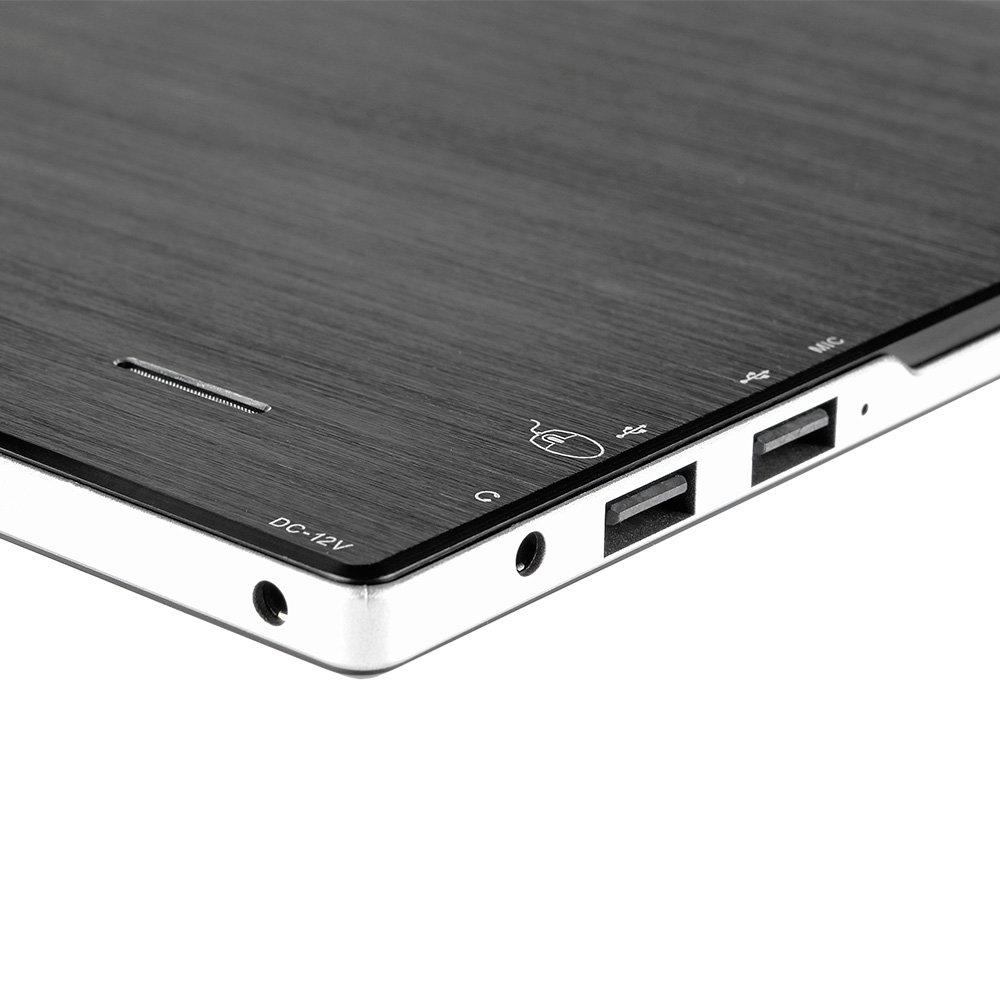

Монитор IPS форматом 9,7” имеет разрешение 2048х1536. Матрица монитора изготовлена по технологии Retina отличающейся повышенной плотностью пикселей и малым временем отклика, это позволяет наблюдать изображения высокой четкости с насыщенными цветами. На корпусе монитора имеется разъем для наушников, в монитор встроены два динамика и микрофон. Это позволяет в процессе исследований записывать и прослушивать синхронный аудио ряд. Все порты для внешних устройств также расположены на корпусе монитора.

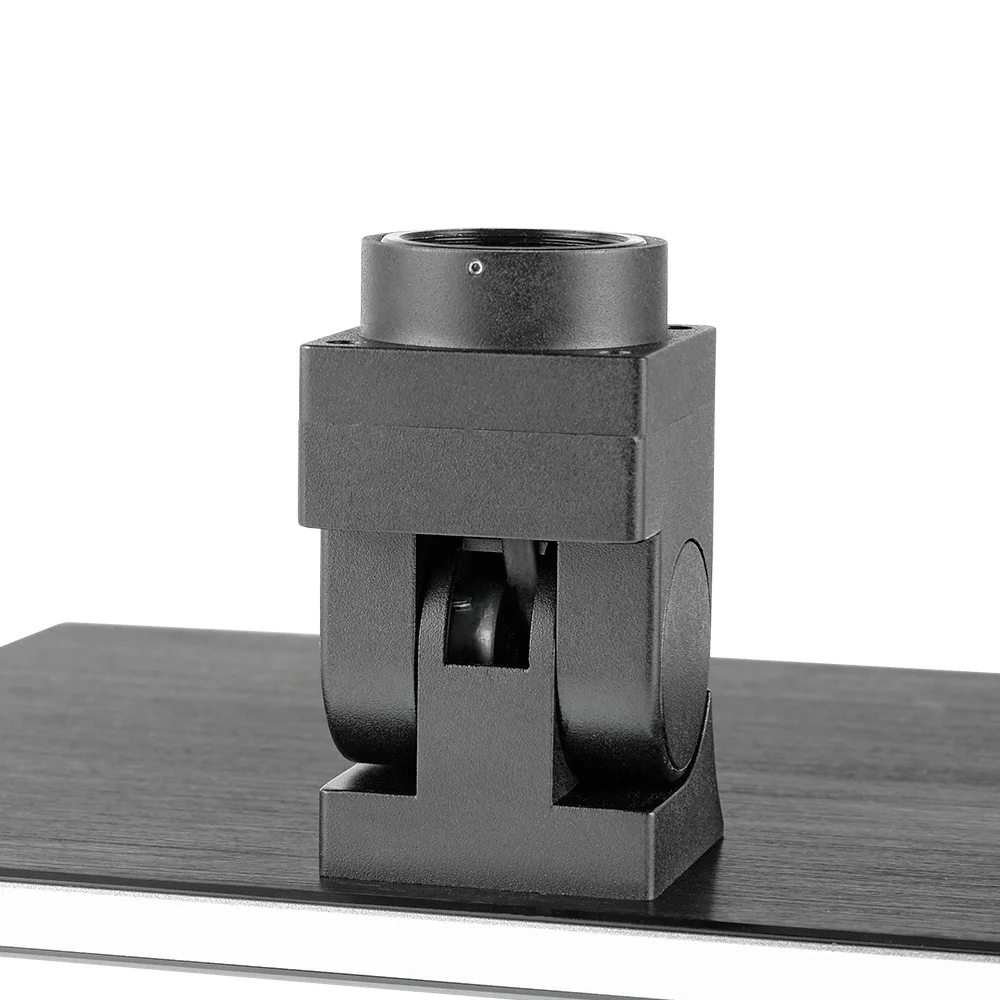

Монитор установлен на металлическом кронштейне с возможностью поворота до 90⁰ в вертикальной плоскости, что позволяет настроить его для комфортной работы с микроскопом.

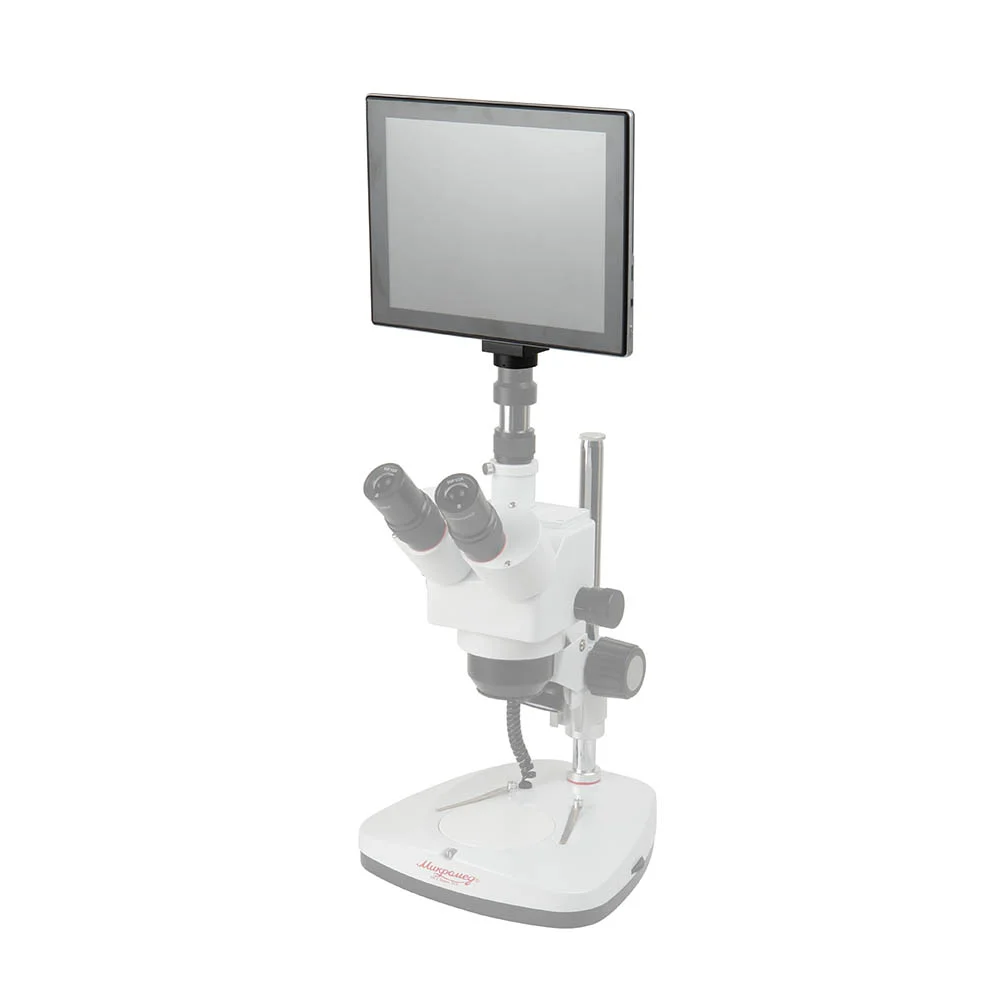

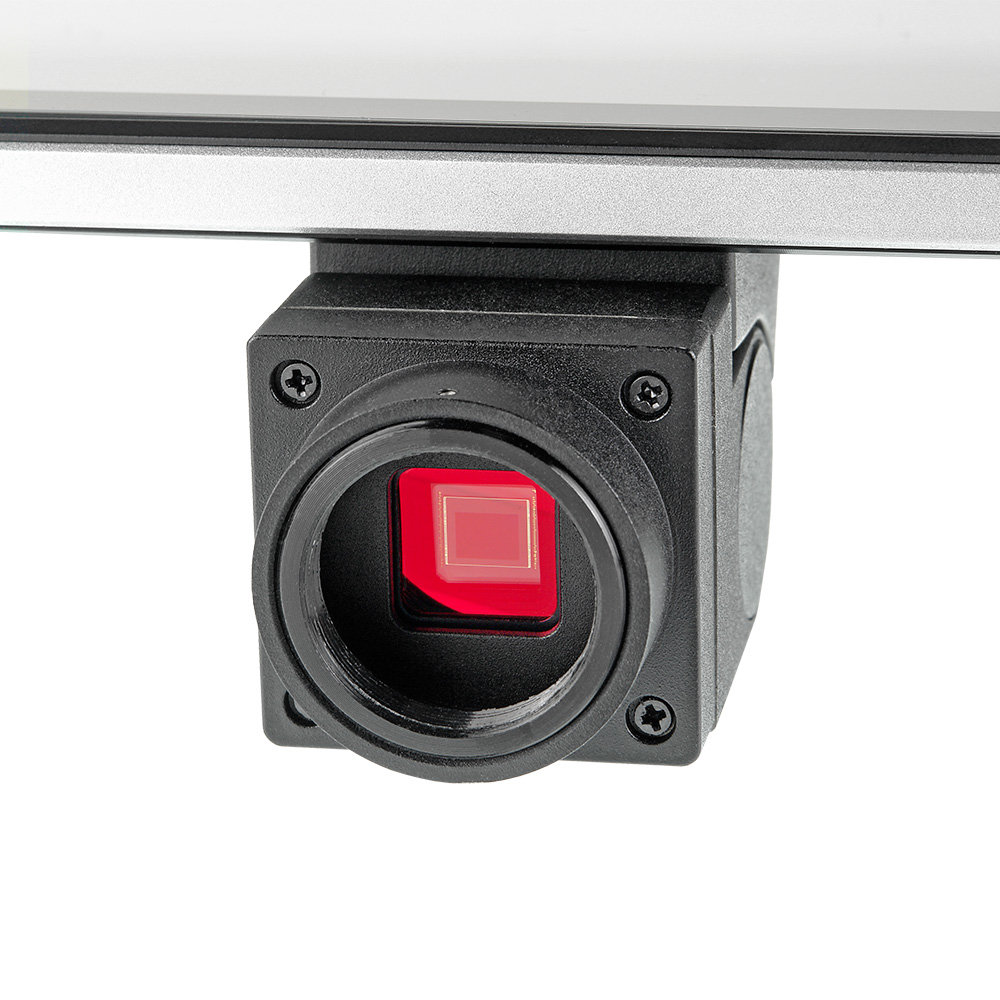

Система устанавливается с помощью резьбы C-Mount, на эту резьбу привинчивается адаптер, после чего систему можно установить на микроскоп. При работе с тринокулярным микроскопом используется вертикальный тубус, у бинокулярного микроскопа используется окулярный тубус с диоптрийной подвижкой. Адаптер в комплект системы не входит и приобретается дополнительно.

Крепление C-Mount, используемое в системе, позволяет применять оптические адаптеры.
Эти адаптеры применяются не только для соединения - они имеют собственное оптическое увеличение, например 0.37х, 0.5х или 0.75х. Увеличение адаптера подбирается исходя из размеров сенсора камеры, это позволяет согласовать сенсор и поле изображения по размеру. Для системы Микромед Visual 5MP 9,7” с сенсором 1/2.5” оптимальным является адаптер с увеличением 0.5х.
