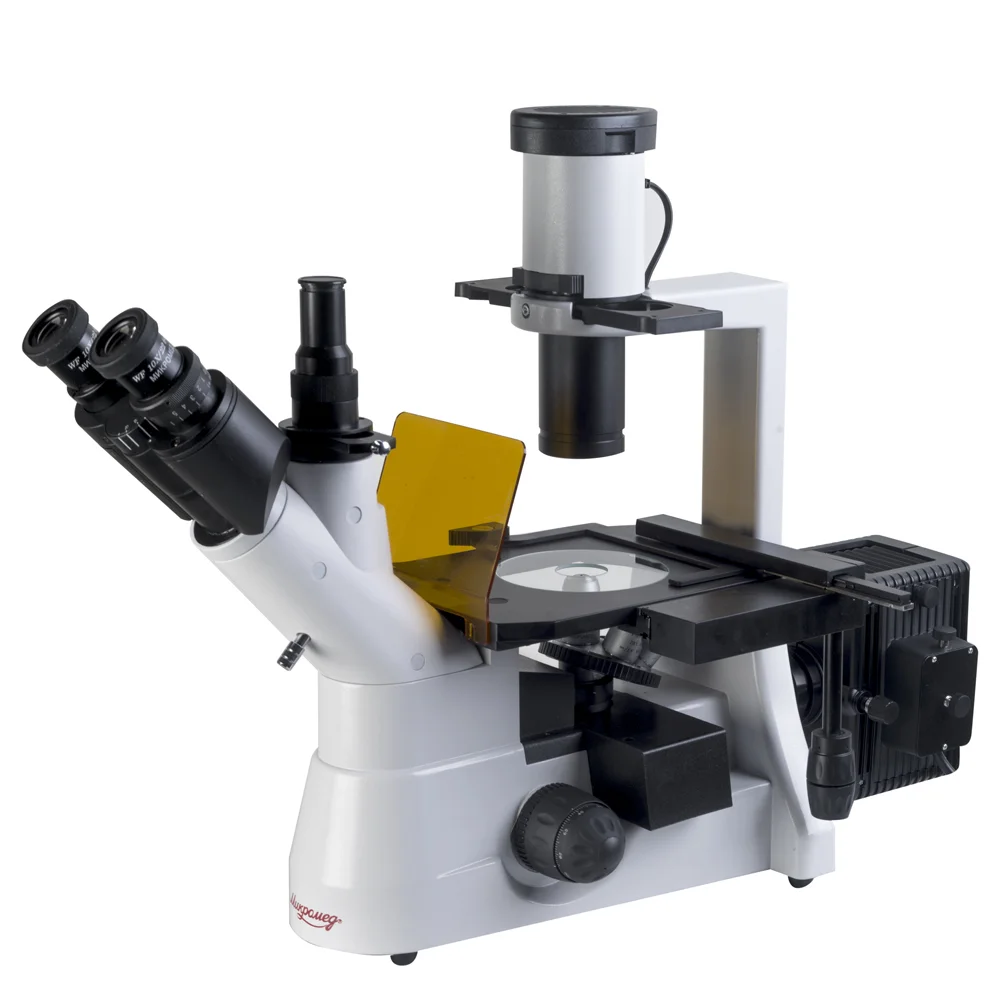

Микроскоп Микромед И ЛЮМ

Области применения микроскопа – исследования малоконтрастных клеточных культур тканей, жидкостей и их осадков в лабораторной посуде в проходящем обычном свете по методу светлого поля и в отраженном свете при видимой люминесценции в двух спектральных диапазонах. Инвертированное строение микроскопа позволяет проводить исследования крупных образцов и жидкостей в лабораторной посуде высотой до 70 мм. Конструкция осветителя позволяет устанавливать посуду высотой до 150 мм. Благодаря наличию фазово-контрастного устройства, с помощью микроскопа могут проводиться исследования структур, имеющих крайне малый контраст. Микроскоп востребован в биологии, химии, фармацевтике, для исследования пищевых продуктов, в клинической лабораторной диагностике, для проведения диагностики различных заболеваний и выявления скрытых инфекций и во многих других областях. Также он с успехом используется в высших учебных заведениях.

Инвертированное строение микроскопа позволяет проводить исследования, недоступные при использовании прямых микроскопов – наблюдать крупные образцы или объекты, помещенные в специальную посуду. Например, в химии для изучения кинетики реакций и для определения веществ, в материаловедении для определения примесей и включений в материалы, в геологии для анализа горных пород и обнаружения полезных ископаемых.

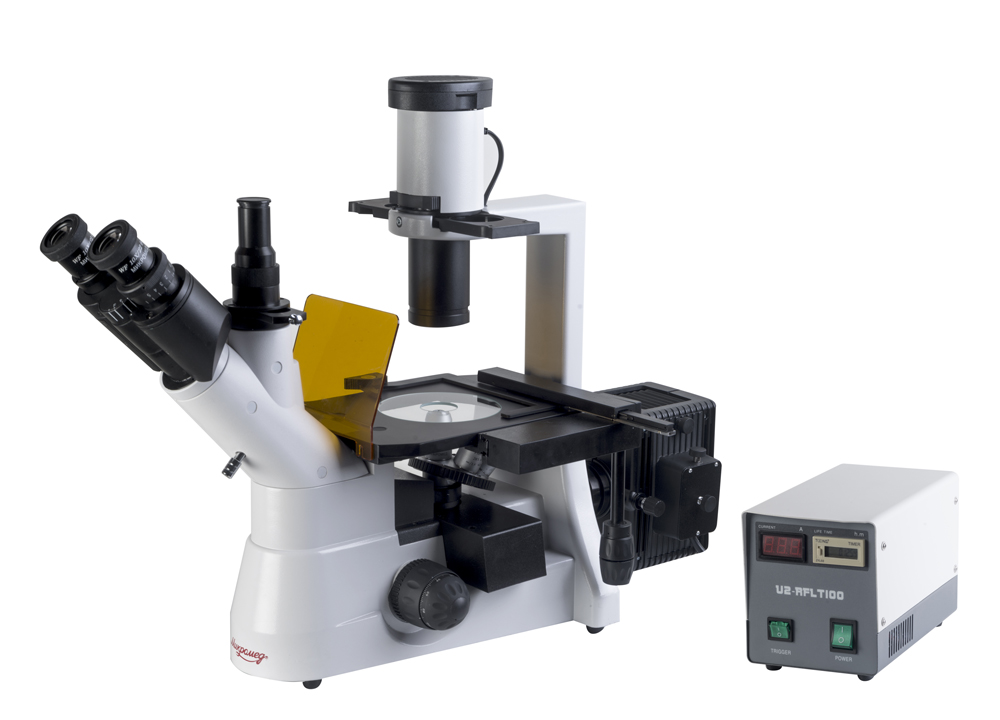

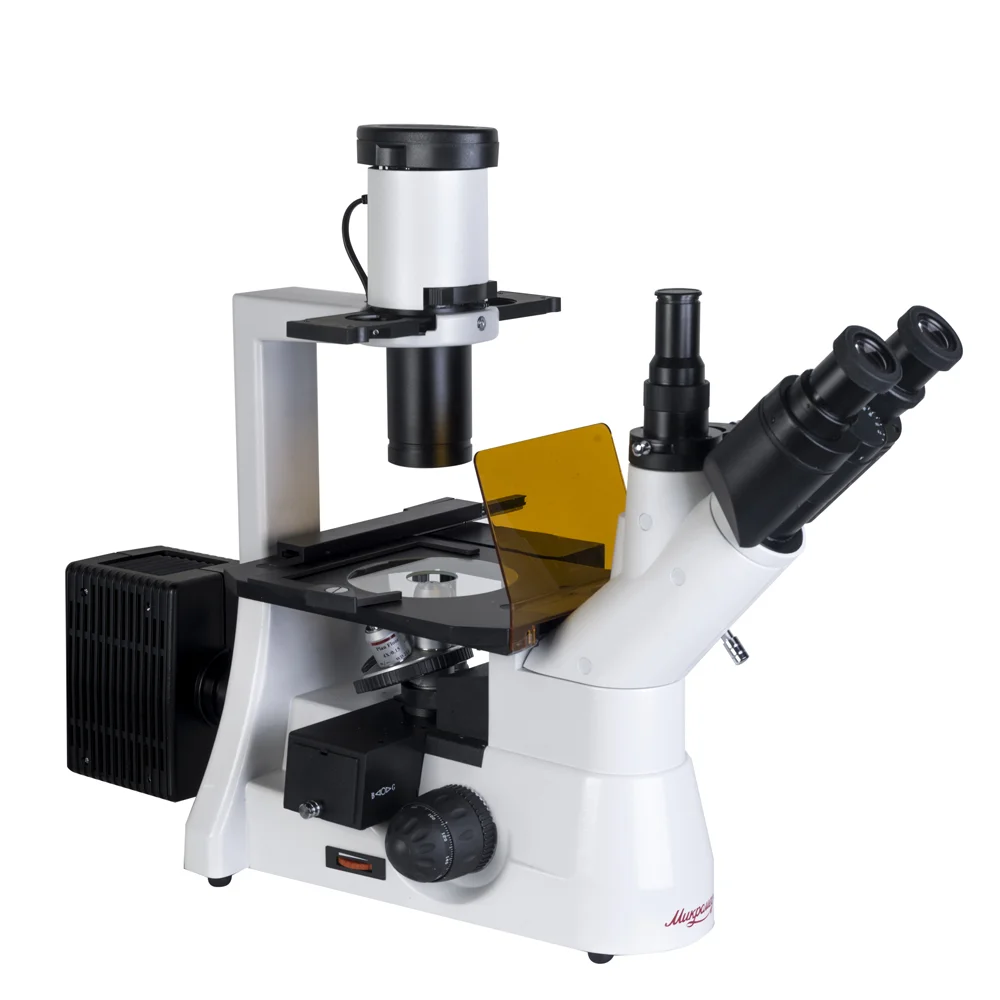

Оптическая схема микроскопа скорректирована на бесконечность и включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, осветитель проходящего света и осветитель прямого отраженного света с люминесцентным модулем и ртутной лампой. В оптическую схему микроскопа встроено фазово-контрастное устройство, предназначенное для работы с объективами Ph 10x/0.30 и Ph 20х/0.50.

В комплект микроскопа входят четыре объектива с планахроматической коррекцией – 4x/0.15, Ph 10x/0.30, Ph 20х/0.50 и 40x/0.60. Объективы имеют увеличенное расстояние, парфокальная высота 45 мм, установочный стандарт DIN, рассчитаны на использование лабораторной посуды с толщиной дна до 1,5 мм. Объективы предназначены для работы как в обыкновенном свете, так и при свете люминесценции в голубой и зеленой спектральной области. По запросу возможна комплектация микроскопа флюоритовыми объективами Plan Fluor. В комплекте микроскопа окуляры широкого поля с вынесенным выходным зрачком WF 10х/22. По запросу микроскоп может быть укомплектован дополнительными окулярами.

Тринокулярная визуальная насадка позволяет устанавливать цифровую окулярную камеру для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации. Посадочный диаметр тубуса составляет 23,2 мм. Для работы с люминесценцией тубус визуализации оснащен переключаемым ослабляющим нейтральным светофильтром. Межзрачковое расстояние настраивается в пределах от 50 до 75 мм, компенсация аметропии в пределах ±5 дптр осуществляется кольцом на правом окулярном тубусе.

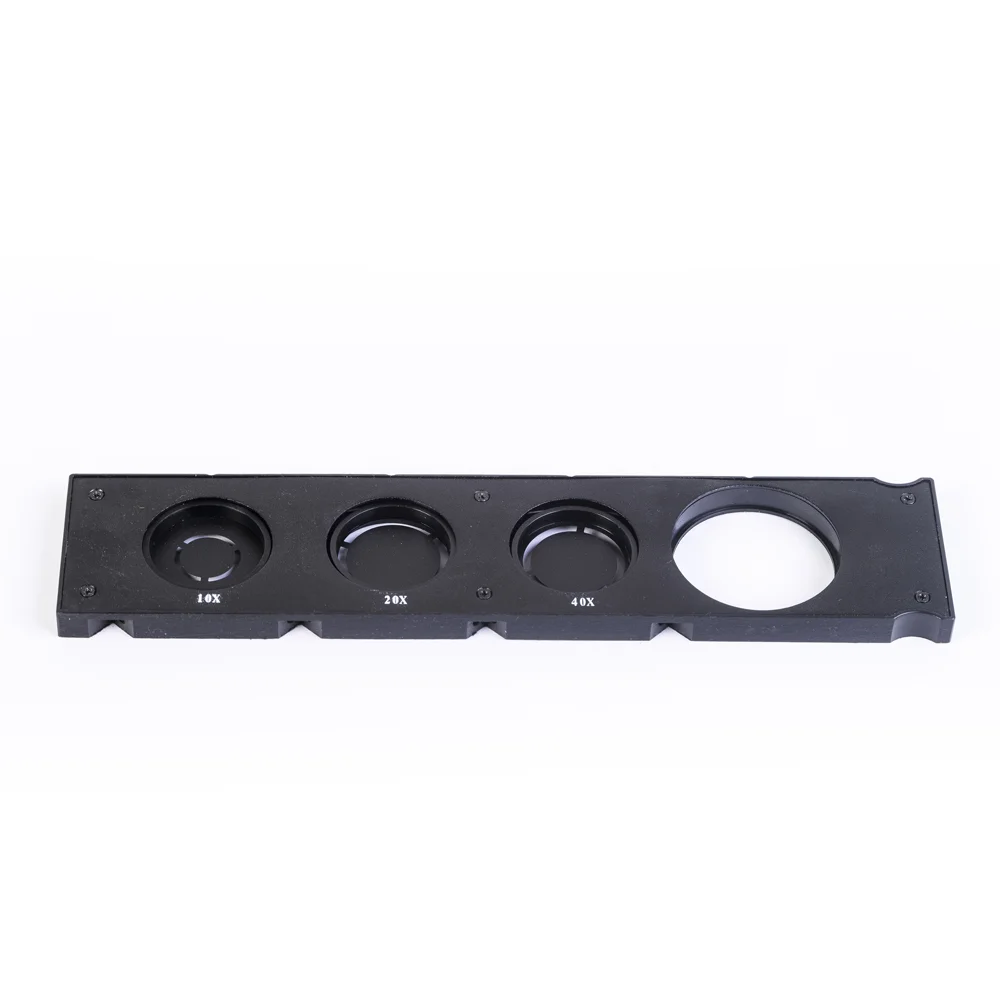

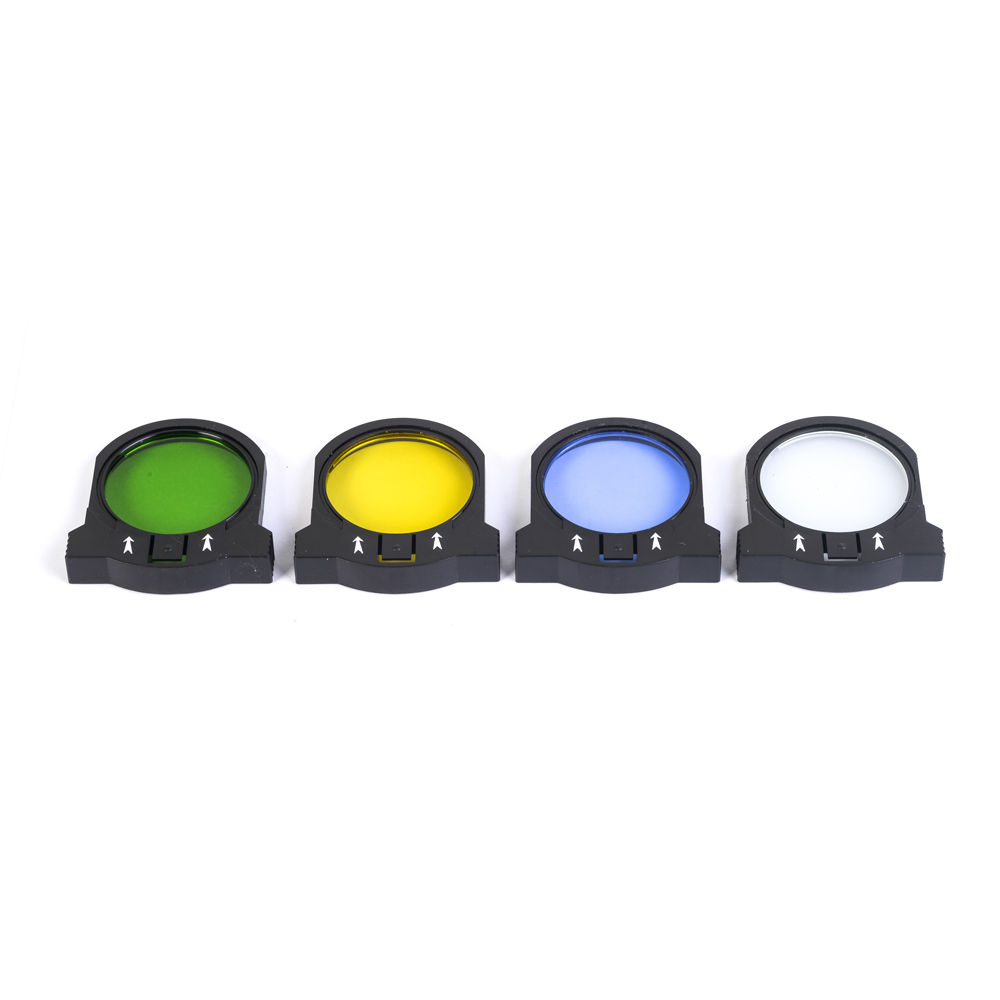

Осветитель проходящего света предназначен для исследований по методу светлого поля и фазового контраста. Состоит из конденсора с N.A.=0.3, регулируемой апертурной диафрагмы и коллектора с галогенной лампой 30Вт / 12В. В осветителе имеется слот для установки цветных фильтров из комплекта микроскопа и выдвижное устройство фазового контраста для работы с объективами Ph 10x/0.30 и Ph 20х/0.50.

Осветитель отраженного света микроскопа используется для исследований в обычном свете и в свете видимой люминесценции в 2 спектральных областях с прямым освещением предмета через объектив. Осветитель состоит из фонаря с ртутной лампой 100Вт, зеркала, коллектора, полевой диафрагмы и оборудован переключаемыми люминесцентными блоками. Поджиг и питание ртутной лампы осуществляется от выносного блока.

Два диапазона люминесценции – голубой B и зеленый G – выделяются из спектра ртутной лампы блоками, состоящими из дихроичного зеркала и фильтров возбуждения и запирания. Эти оптические элементы рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра. Спектральные области B и G позволяют исследовать препараты окрашенные широко распространенными флюорохромами FITC и TRITC.

Голубая (В) область расположена в диапазоне 410-490 нм, максимум спектра эмиссии располагается на 515 нм. Зеленая (G) область расположена в диапазоне 500-550 нм, максимум спектра эмиссии располагается на 590 нм. В этих спектральных областях можно наблюдать свечение препаратов в цветах от желто-зеленого до красно-оранжевого.

Фокусировка микроскопа осуществляется перемещением по высоте револьверного устройства с объективами. Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, снабжен регулятором усилия хода и ограничителем перемещения. Величина хода грубой фокусировки составляет 38 мм. Цена деления тонкой фокусировки – 2 мкм.

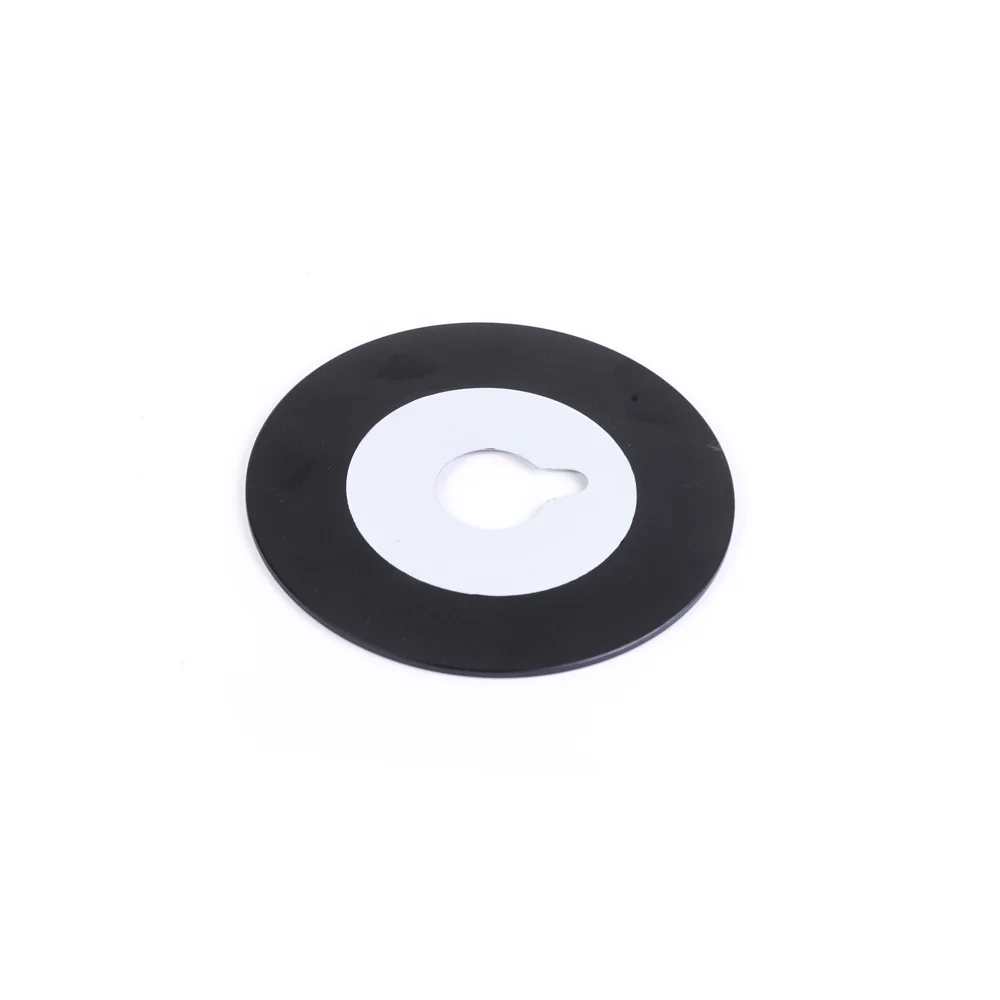

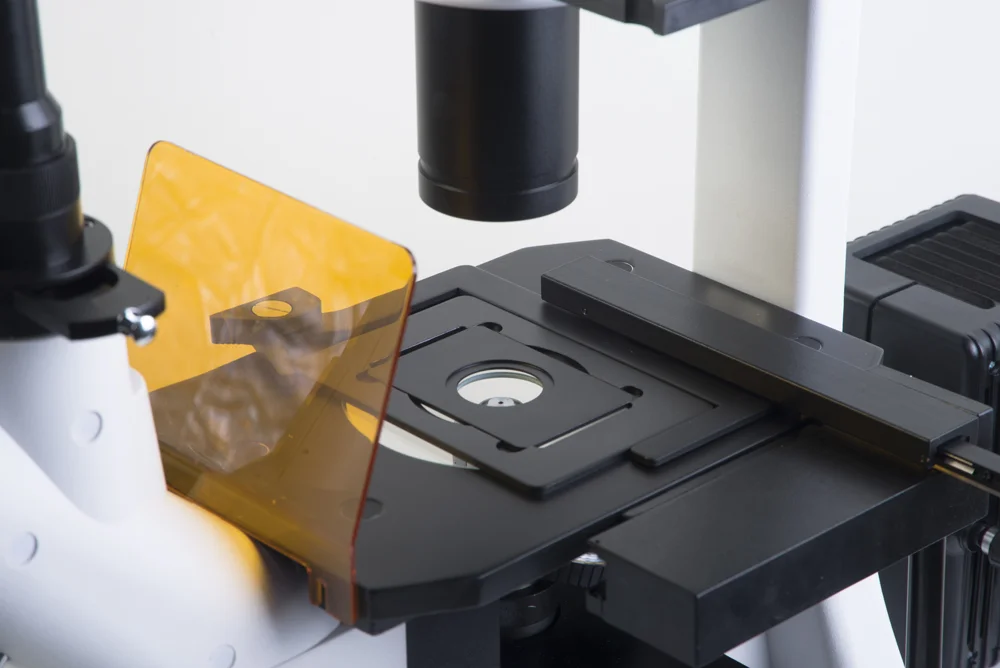

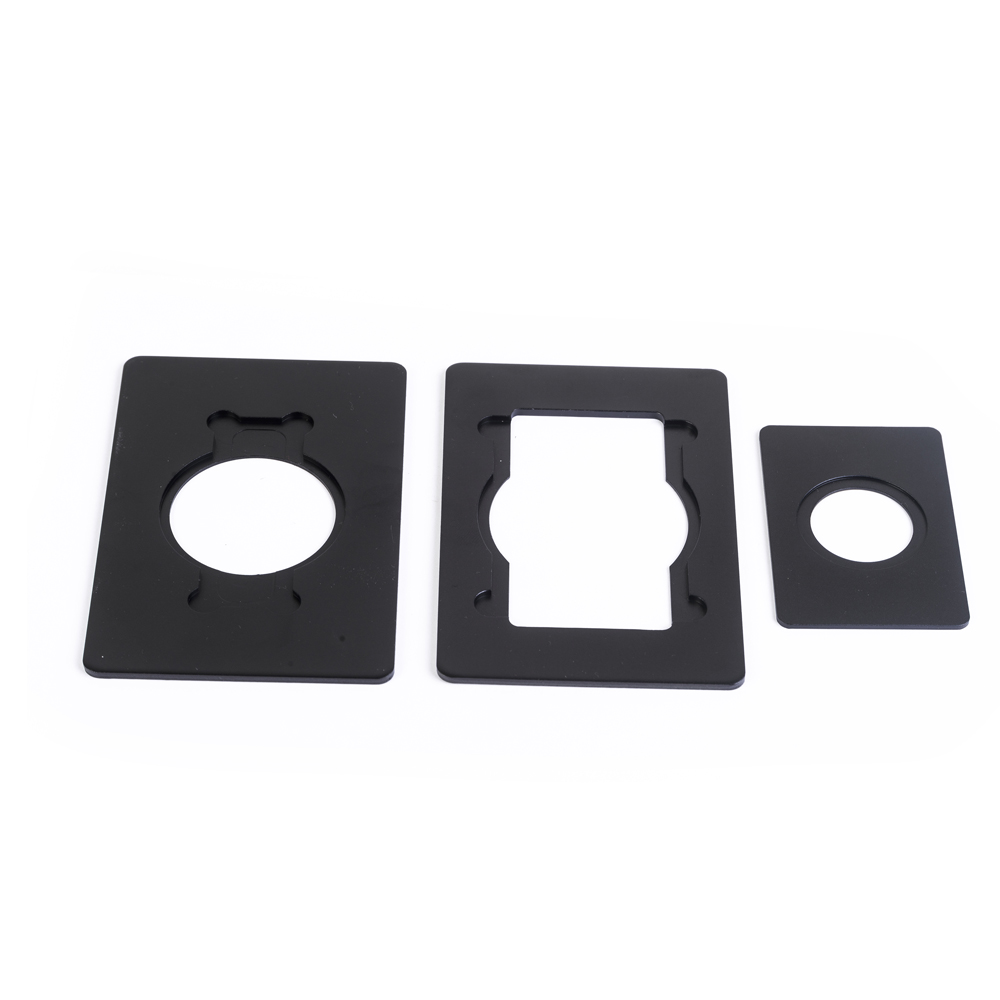

Предметный столик предназначен для размещения крупных образцов и лабораторной посуды и имеет увеличенный размер 170х240 мм. Столик расположен над револьверным устройством и обеспечивает перемещение образца по осям X и Y в пределах 80-120 мм. Для исследований в чашках Петри и планшетах Терасаки с предметным столиком могут быть использованы дополнительные рамки, соответствующие форме используемой посуды. При необходимости работы с посудой больших размеров для столика предусмотрена дополнительная вставка, увеличивающая размер столика.
