Фазово-контрастное устройство для М3 ЛЮМ LED

Фазово-контрастное устройство для Микромед 3 ЛЮМ LED (ФКУ) является устройством для наблюдения методом фазового контраста и предназначается для исследования малоконтрастных объектов, не видимых в микроскоп при наблюдении по методу светлого поля. Устройство может применяться на микроскопе Микромед 3 ЛЮМ LED.

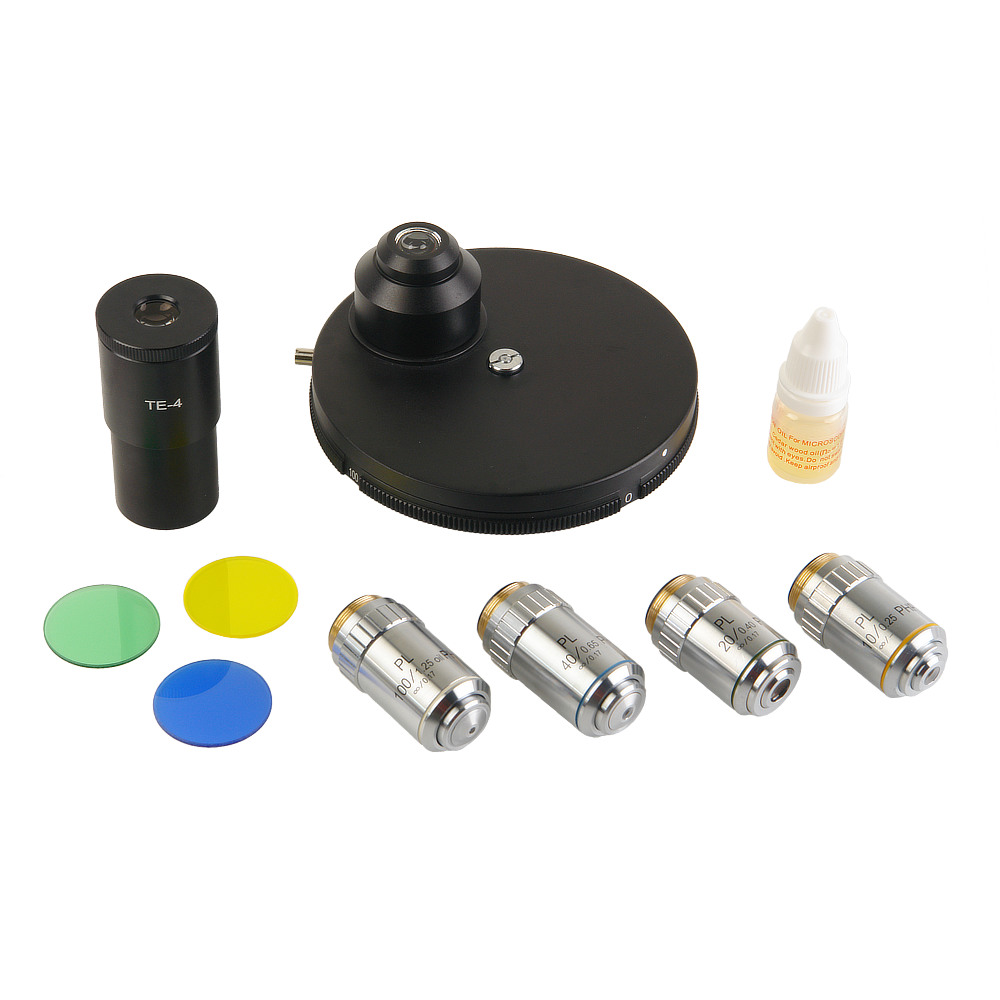

Основными частями устройства являются фазовый конденсор, фазовые объективы и вспомогательный микроскоп. Крепление фазового конденсора типа "под винт". В комплект входят фазовые объективы-планахроматы 10х/0,25; 20х/0,4; 40х/0,65; 100х/1,25. Объективы рассчитаны на длину тубуса "бесконечность" и толщину покровного стекла 0,17 мм.

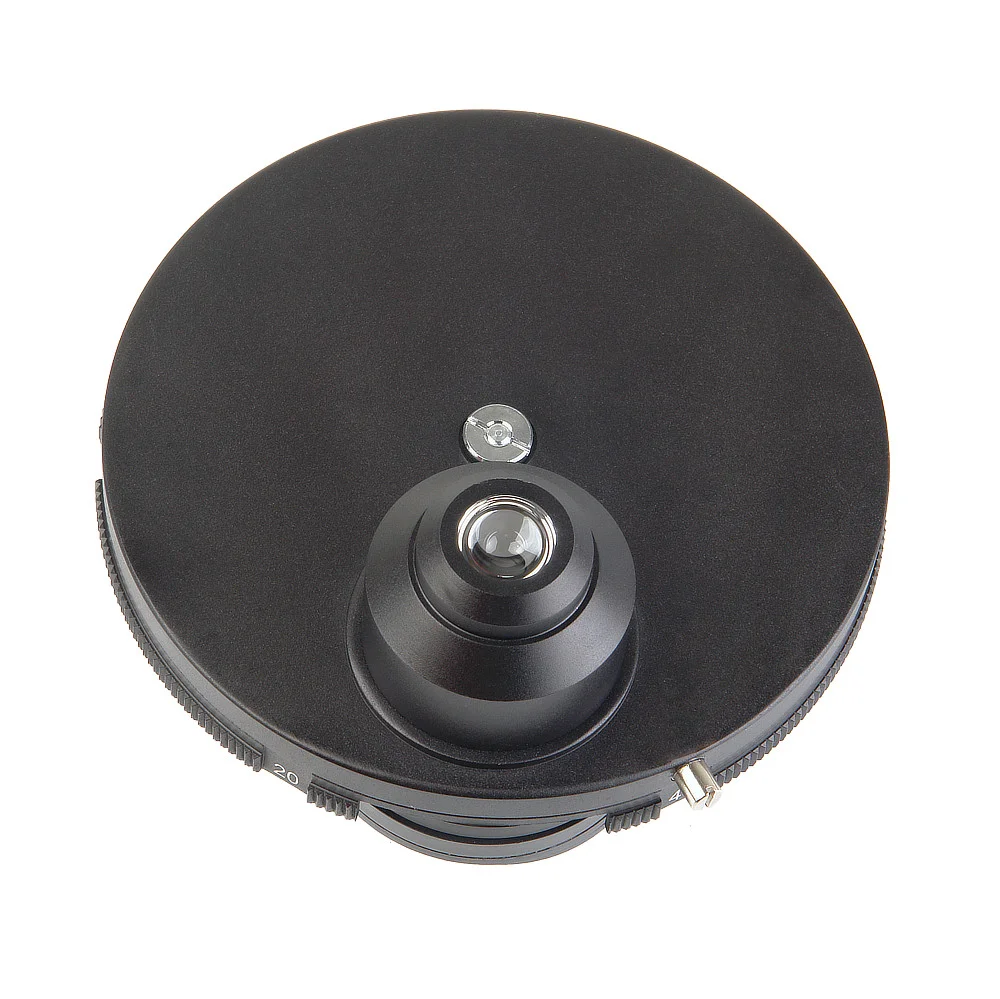

Принцип действия устройства основан на методе фазового контраста, позволяющем наблюдать неокрашенные малоконтрастные препараты. Конденсор может быть использован для наблюдения обычным способом; для этого под револьверным диском имеется ирисовая диафрагма, а в диске револьвера, кроме кольцевых диафрагм, имеется свободное отверстие для пропускания всего пучка света. Фазовый конденсор вставляется в кольцо кронштейна конденсора микроскопа вместо обычного светлопольного конденсора и зажимается винтом обычным способом.

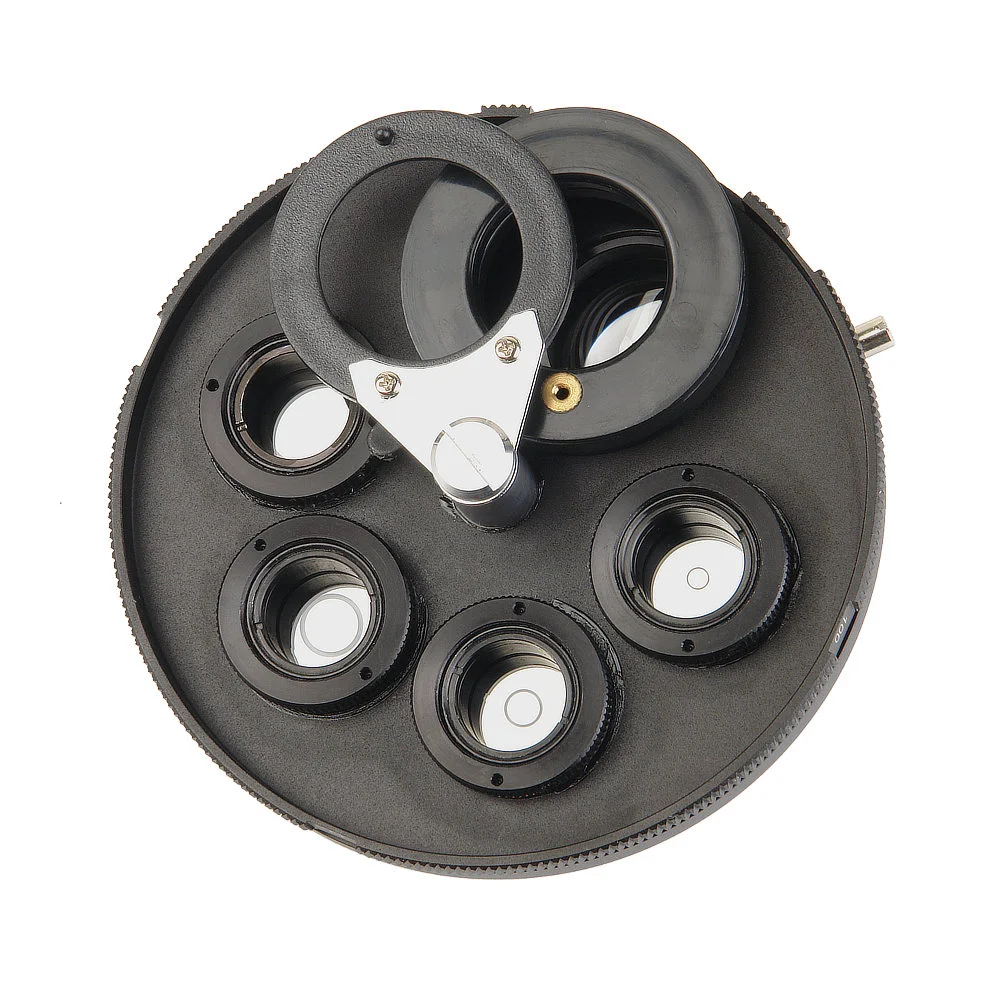

Смена кольцевых диафрагм, в зависимости от применяемого объектива, производится поворотом револьверного диска за накатанную часть до фиксации, причем в окне кожуха конденсора должна появиться цифра, соответствующая увеличению применяемого объектива или цифра «0», соответствующая свободному отверстию. Вспомогательный микроскоп применяется при центрировке изображения кольцевой диафрагмы конденсора относительно фазового кольца объектива.

Фазово-контрастная микроскопия - это метод исследования, основанный на получении с помощью специальных приспособлений контрастного изображения различающихся по плотности структур бесцветных прозрачных микрообъектов (например, живых микроорганизмов и тканевых культур). При прохождении пучка света через неокрашенный объект изменяется лишь фаза колебания световой волны, что не воспринимается человеческим глазом. Чтобы изображение стало контрастным, необходимо превратить фазовые изменения световой волны в видимые амплитудные. Это достигается с помощью фазово-контрастного конденсора и фазового объектива.
